Kingmach გადაადგილების მრიცხველის სპეციფიკაციების სახელმძღვანელო

დაიწყეთ იმ მოძრაობით, რომელიც უნდა გაზომოთ

განსაზღვრეთ გადაადგილების რეჟიმი მონაცემთა ცხრილების შედარებამდე. ბზარის ლიანდაგი, რომელიც ზომავს 20 მმ-იან სახსარს, არ წყვეტს იგივე პრობლემას, რასაც GNSS-ის ერთეული თვალთვალის ფერდობზე მოძრაობას, მავთულის თოკის სენსორს, რომელიც ზომავს გრძელ მგზავრობას, ან მრიცხველის მულტიპუნქტიანი წაკითხვის მოძრაობას კლდის სხვადასხვა ფენებზე. დიაპაზონი, ინსტალაციის მეთოდი და მონაცემთა ინტერპრეტაცია დამოკიდებულია მოძრაობის ტიპზე.

Kingmach-ის გადაადგილების დიაპაზონი მოიცავს წრფივ გადაადგილებას, ბზარის სიგანეს, გაფართოების სახსრის მოძრაობას, ზედაპირის ფართომასშტაბიან გადაადგილებას, გეოგრიდის დეფორმაციას, ყალიბის დასახლებას, კლდის მიმდებარე ქანების გადაადგილებას და ფსკერის გადაადგილებას. ჯერ აირჩიეთ გაზომვის სტრუქტურა აპლიკაციიდან, შემდეგ დახვეწეთ რიცხვითი სპეციფიკაცია.

• ბზარის ან სახსრების სიგანეზე, შეამოწმეთ მოკლე დიაპაზონი, გარჩევადობა, სამონტაჟო ბაზა, საზომი ღერო და გრძელვადიანი სტაბილურობა.
• ხიდის, კაშხლის, რკინიგზის ან შენობის შედარებითი გადაადგილებისთვის, შეამოწმეთ სიზუსტე, ტემპერატურის გავლენა, ჰიდროიზოლაცია და შეძენის თავსებადობა.
• ფერდობის ან მეწყერის მონიტორინგისთვის შეამოწმეთ დიაპაზონი, კომუნიკაცია, სიმძლავრე, ამინდის წინააღმდეგობა და უყურადღებო მუშაობა.
• კლდის ფენების ან ფსკერის დეფორმაციისთვის, შეამოწმეთ სამაგრის სტრუქტურა, ბურღვისა და ჩაყრის მეთოდი, საზომი წერტილები და ინსტალაციის სიღრმე.
• ფორმირებისა და მშენებლობის მონიტორინგისთვის შეამოწმეთ დაცვა, რეაგირების საიმედოობა, დროებითი მონტაჟი და განგაშის ინტეგრაცია.

ძირითადი გადაადგილების მრიცხველის სპეციფიკაციები შედარებისთვის

დიაპაზონი: მოერიდეთ როგორც მცირე ზომის, ასევე არასაჭირო გადაჭარბებას

ძალიან მცირე დიაპაზონის მქონე სენსორმა შეიძლება მიაღწიოს თავის ლიმიტს ძირითადი მოვლენის დროს. სენსორმა, რომელსაც გაცილებით მეტი დიაპაზონი აქვს, ვიდრე პროექტს სჭირდება, შეიძლება გაზარდოს ღირებულება მცირე მოძრაობების ხილვადობის გაუმჯობესების გარეშე. დიაპაზონის არჩევამდე შეაფასეთ ნორმალური, სეზონური, სამშენებლო ეტაპის და გაფრთხილების დონის მოძრაობა.

მოკლე სტრუქტურული მოძრაობისთვის, Kingmach JMDL-52XXADT დიფერენციალური გადაადგილების მრიცხველი ხელმისაწვდომია 20 მმ, 50 მმ და 100 მმ დიაპაზონში. The JMDL-22XXAT ჭკვიანი ბზარის ლიანდაგი მოიცავს 20 მმ, 50 მმ, 100 მმ და 200 მმ მოდელებს. ხანგრძლივი მოგზაურობისთვის, JMLS-22XXADT მავთულის თოკის გადაადგილების სენსორი მოიცავს 0-500 მმ, 0-1000 მმ და 0-2000 მმ ვარიანტებს.

დაამატეთ ზღვარი მოძრაობისთვის, რომელიც იწვევს საინჟინრო მოქმედებას და არა თვითნებური პროცენტი. სენსორმა უნდა გადაიღოს გამაფრთხილებელი მოვლენა ისე, რომ არ იმოქმედოს სრულ მასშტაბზე ისე, რომ შერჩეული დიაპაზონი მცირე პრაქტიკულ მნიშვნელობას იძლევა ნორმალური ტენდენციის მონიტორინგისთვის.

გარჩევადობა და სიზუსტე პასუხობს სხვადასხვა კითხვებს

გარჩევადობა არის ყველაზე მცირე ნაჩვენები ნამატი. სიზუსტე არის მოსალოდნელი განსხვავება მოხსენებულ მნიშვნელობასა და ნამდვილ გადაადგილებას შორის. მრიცხველს შეუძლია აჩვენოს 0,01 მმ, ხოლო მისი სიზუსტე გამოიხატება სრული მასშტაბის პროცენტულად, ამიტომ ეს ორი მნიშვნელობა ერთად უნდა განიხილებოდეს.

JMDL-52XXADT მითითებულია 0.01 მმ გარჩევადობით და +/-0.1% FS სიზუსტით. ჭკვიანი ზოგადი დანიშნულების გადაადგილების მრიცხველი მითითებულია 0,01 მმ გარჩევადობით და 0,5% FS სიზუსტით. მაგნიტოსტრიქციული მოდელი მითითებულია 0.01 მმ გარჩევადობით და +/-0.05% FS სიზუსტით. გარჩევადობა გავლენას ახდენს მცირე ტენდენციის ხილვადობაზე; სიზუსტე გავლენას ახდენს აბსოლუტური მნიშვნელობის ნდობაზე.

არ დააყენოთ განგაშის ზღურბლი მხოლოდ ეკრანის მატებასთან მიმართებაში. გაითვალისწინეთ სიზუსტე, განმეორებადობა, ტემპერატურის გავლენა, ინსტალაციის მოძრაობა და პროექტის გადაწყვეტილების ზღვარი, რათა შემცირდეს უსიამოვნო სიგნალიზაცია და ცრუ ინტერპრეტაცია.

შეადარეთ სენსორული პრინციპი საიტს

სენსორული პრინციპი გავლენას ახდენს დრიფტზე, გამძლეობაზე, ინსტალაციაზე, შენარჩუნებაზე და სიგნალის ქცევაზე. ინდუქციური სიხშირით მოდულირებული მრიცხველები ერგება სტრუქტურული გადაადგილების და გაფართოების-ერთობლიობის ამოცანებს, რადგან მათი ციფრული არქიტექტურა მხარს უჭერს სტაბილურ შორ მანძილზე მონიტორინგს. საბაგირო სენსორები ამუშავებენ უფრო გრძელ მგზავრობას ან არაპირდაპირ მოძრაობის ბილიკებს, ხოლო GNSS მხარს უჭერს ფართომასშტაბიანი ზედაპირის მოძრაობას დისტანციურ წერტილებში.

The JMCW-21XXADT მაგნიტოსტრიქციული გადაადგილების მრიცხველი არის დამატებითი უკონტაქტო ვარიანტი Kingmach-ის გადაადგილების პორტფოლიოში; ეს არ არის ვიბრაციული მავთულის გადაადგილების სენსორი. მისი უკონტაქტო სენსორული სტრუქტურა განკუთვნილია აპლიკაციებისთვის, სადაც შემცირებული მექანიკური ცვეთა და აბსოლუტური ხაზოვანი პოზიციის გაზომვა სასარგებლოა. გამოქვეყნებული სპეციფიკაცია მოიცავს IP67 დაცვას, RS485 კომუნიკაციას და მუშაობას -30 C-დან +80 C-მდე.

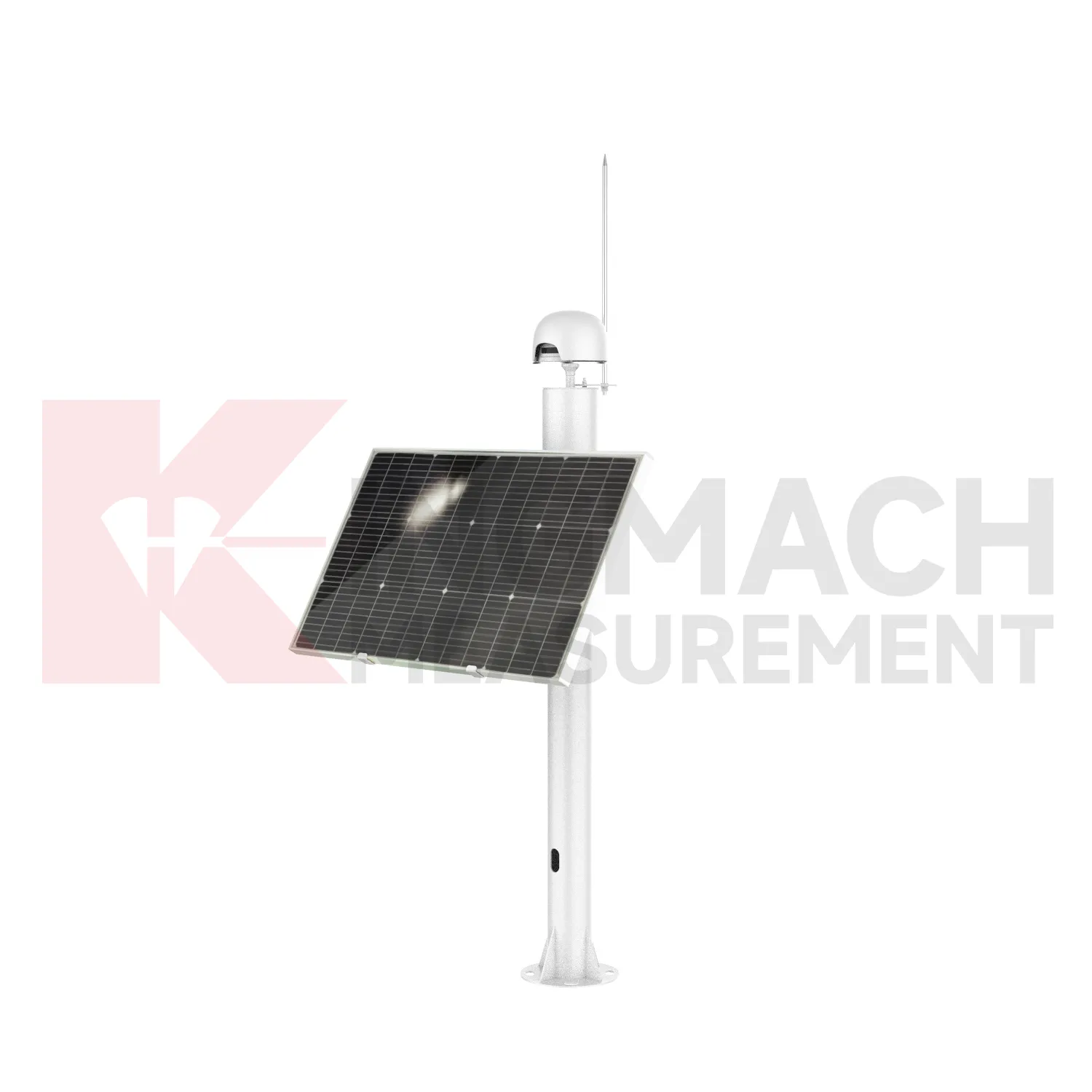

დისტანციური ზედაპირის გადაადგილებისთვის, ინტეგრირებული GNSS JMBD-1050YT მხარს უჭერს მრავალ თანავარსკვლავედის პოზიციონირებას, 4G და RS485 კომუნიკაციას, მზის და ლითიუმის ბატარეის მუშაობას, IP67 დაცვას და გარემოს დიაპაზონს -40 C-დან +85 C-მდე. აირჩიეთ GNSS, როდესაც საჭირო გამოსავალი არის პოზიციური მოძრაობა უფრო დიდ ფართობზე და არა ლოკალური სახსრის გადაადგილება.

ეკრანის ტემპერატურა, წყალი, მტვერი და ელექტრული ზემოქმედება

სამოქალაქო მონიტორინგის ადგილები სენსორებს ექვემდებარება წვიმას, კონდენსაციას, მტვერს, ტალახს, ვიბრაციას, კაბელის გაყვანას, კოროზიულ ჰაერს და ელექტრო აშლილობას. განიხილეთ დალუქვა და გარემოსდაცვითი ლიმიტები, როგორც პირველადი შერჩევის კრიტერიუმები. შესაფერის სენსორულ პრინციპს მაინც შეუძლია მარცხი, თუ დანართი, კონექტორი, კაბელის შესასვლელი ან სამონტაჟო ორიენტაცია არ ემთხვევა ადგილს.

შეადარეთ ოპერაციული დიაპაზონი ინსტალაციის მიკროკლიმატთან და არა ახლომდებარე ამინდის სადგურთან. კაშხლის გალერეას, გვირაბის მოპირკეთებას, ხიდის გემბანს და ღია ფერდობს შეიძლება ჰქონდეს ძალიან განსხვავებული ტემპერატურისა და ტენიანობის პირობები. გადახედეთ კაბელის დაცვას, კონექტორის დალუქვას, დრენაჟს, დამიწებას და დენისგან დაცვას, როგორც ინსტალაციის დიზაინის ნაწილი.

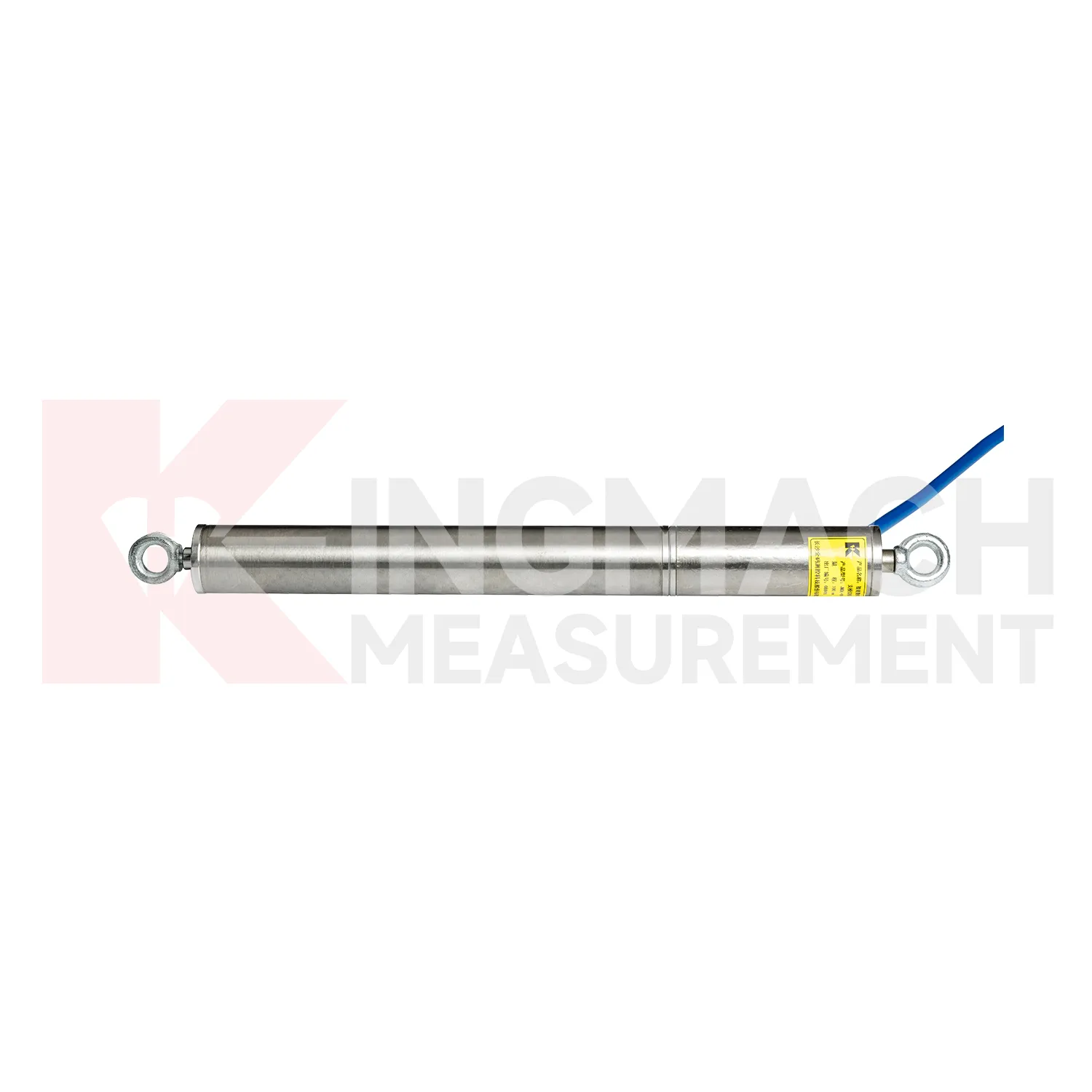

Kingmach-ის მავთულის გადაადგილების სენსორი მითითებულია IP67 და -30 C-დან +70 C-მდე. მაგნიტოსტრიქციული მრიცხველი მითითებულია IP67-ზე და -30 C-დან +80 C-მდე. JMDL-49XXAT Smart Formwork / ფოლადის მავთულის გადაადგილების მრიცხველი მითითებულია IP68-ზე, რომელიც შეიძლება მოერგოს ინსტალაციას უფრო დიდი წყლისა და მტვრის ზემოქმედებით, როდესაც მისი საზომი სტრუქტურა ასევე შეესაბამება პროექტს.

დაადასტურეთ სრული კომუნიკაციისა და შეძენის ჯაჭვი

გადაადგილების მრიცხველი ქმნის გამოსაყენებელ ინფორმაციას მხოლოდ მაშინ, როდესაც სიგნალი მიაღწევს სისტემას, რომელიც ინახავს, ​​ამოწმებს და აცნობებს შედეგს. დაადასტურეთ კომუნიკაციის რეჟიმი, საკაბელო მანძილი, ბაუდის სიხშირე, სადაც შესაძლებელია, ლოგერის თავსებადობა, სიმძლავრე, დამიწება, დენის დაცვა, საინჟინრო ერთეულის კონვერტაცია, დროის სინქრონიზაცია და მონაცემთა ხარისხის შემოწმება შეძენამდე.

RS485 გავრცელებულია უხეში ციფრული მონიტორინგში, რადგან ის მხარს უჭერს საველე ინტეგრაციას და საკაბელო გაშვებას. დისტანციურ წერტილებს შეიძლება ასევე დასჭირდეს 4G, მზის დამუხტვა ან ბატარეის მხარდაჭერით მუშაობა. გადახედეთ სენსორს, კაბელს, ლოგერს, შიგთავსს, პროგრამულ უზრუნველყოფას, განგაშის ლოგიკას და ტექნიკურ წვდომას, როგორც ერთ სისტემას, ვიდრე ცალკეული ხაზის ელემენტებს.

The JMDL-21XXAT ჭკვიანი ზოგადი დანიშნულების გადაადგილების მრიცხველი ინახავს სენსორის იდენტიფიკაციისა და კალიბრაციის ინფორმაციას და შეუძლია იმუშაოს ავტომატური შეძენით უყურადღებო მონიტორინგისთვის. RFQ განხილვისას, დაადასტურეთ ზუსტი წაკითხვა ან ლოგერი, გაყვანილობა, მისამართის, პროგრამული უზრუნველყოფის რუკა და ექსპლუატაციაში შესვლის პროცედურა შერჩეული მოდელისთვის.

განიხილეთ სამონტაჟო ტექნიკა, როგორც გაზომვის ნაწილი

გადაადგილების გაზომვა დამოკიდებულია ფაქტობრივი მოძრაობის გადაცემაზე სენსორულ ელემენტზე გაფხვიერების, მოხრის შეცდომის, ხახუნის ან გაუთვალისწინებელი შეზღუდვის გარეშე. გადახედეთ ინსტალაციის ნახატს სენსორის დამტკიცებამდე. დამონტაჟების გეომეტრია, მოძრაობის მოსალოდნელი მიმართულება, საკაბელო მარშრუტი, წვდომა ნულამდე და დაცვა სამშენებლო დაზიანებისგან, ეს ყველაფერი გავლენას ახდენს მონაცემთა ხარისხზე.

ბზარების ლიანდაგს ესაჭიროება სტაბილური ბაზები და შესაფერისი საზომი წნელები. The JMDL-24XXAT ჭკვიანი მოქნილი გადაადგილების მრიცხველი უნდა დეფორმირებული იყოს გეოგრიდის ან გამაგრებული მასალის მონიტორინგის ქვეშ. The JMDL-31XXAT ჭკვიანი მრავალპუნქტიანი გადაადგილების მრიცხველი იყენებს წამყვანებს სხვადასხვა სიღრმეზე ბურღვით, ჭურჭლით, დამცავი მილებითა და სამონტაჟო ტექნიკით.

ფსკერის ან მიმდებარე კლდის მოძრაობისთვის, JMDL-32XXAT ჭკვიანი ერთპუნქტიანი ფსკერის გადაადგილების მრიცხველი იყენებს ფლანგს, სენსორს, ჰალსტუხს, წამყვანის თავსა და PVC მილის შეკრებას. ეს კომპონენტები განსაზღვრავენ, თუ როგორ მიჰყვება სენსორი კლდის მასის მოძრაობას, ამიტომ ისინი მიეკუთვნებიან ტექნიკურ მიმოხილვასა და ციტატას, ვიდრე განიხილება როგორც სურვილისამებრ აქსესუარები.

კინგმახის გადაადგილების მრიცხველის სპეციფიკაციის რუკა

დადასტურებული Kingmach პროექტის მაგალითები

ეგონგიანის სარკინიგზო ხიდი, ჩონგინგი (2019)

The ეგონგიანის სარკინიგზო ხიდის მონიტორინგის პროექტი დაფარული საკაბელო ძალა, გადახრა, ბზარი და გარემოს მონიტორინგი. საპროექტო აღჭურვილობის სიაში შედის JMDL-22XXAT ჭკვიანი ბზარის ლიანდაგი დაძაბულობის, დატვირთვის, დახრის, აჩქარების, ტემპერატურა-ტენიანობის, ნალექის, ქარის და ავტომატური შეძენის მოწყობილობებთან ერთად. ხიდის RFQ-სთვის ეს მაგალითი გვიჩვენებს, თუ რატომ უნდა იყოს მითითებული ბზარის ლიანდაგი კოორდინირებული მონიტორინგის ჯაჭვის ნაწილად. მყიდველებმა ერთად უნდა განსაზღვრონ ბზარის ან სახსრის დიაპაზონი, დამონტაჟების ადგილი, გარემოზე ზემოქმედება, შეძენის ინტერფეისი და განგაშის ზღვარი, ვიდრე ლიანდაგის არჩევა მხოლოდ გარჩევადობით.

ჩაწერეთ გაზომვის საბაზისო ხაზი, დამცავი აპარატურა, ინსპექტირების ხელმისაწვდომობა და გადაცემის მიღების კრიტერიუმები თითოეული წერტილისთვის ინსტალაციის დაწყებამდე.

Yuping-Panzhou Expressway, Guizhou (2023)

The Yuping-Panzhou Expressway პროექტი მოიცავდა გვირაბის დასახლებას, თაღის წელის კონვერგენციას, ბზარს და სტრუქტურული დაძაბვის მონიტორინგს. მისი აპლიკაციების სია მოიცავს სმარტ ბზარის ლიანდაგს და ლაზერული გადაადგილების გაზომვას ჰიდროსტატიკური დონისა და ვიბრაციული მავთულის დაძაბვის ინსტრუმენტებთან ერთად. შემთხვევა მხარს უჭერს გვირაბის დეფორმაციის მრავალპარამეტრულ მიდგომას: ლოკალური ბზარის გახსნა, კონვერგენცია, დასახლება და დაჭიმულობა პასუხობს სხვადასხვა საინჟინრო კითხვებს. შესყიდვისთვის მიუთითეთ სად არის დამონტაჟებული თითოეული გადაადგილების წერტილი, მოძრაობის მოსალოდნელი მიმართულება და სიდიდე, როგორ აღწევს მაჩვენებელი მონიტორინგის პლატფორმას და რომელი ბარიერი იწყებს შემოწმებას ან ესკალაციას.

ინსტალაციის გეგმა ასევე უნდა განსაზღვროს საცნობარო წერტილი, დამონტაჟების ტოლერანტობა, კაბელის დაცვა, ექსპლუატაციის ტესტი და დაშვების მეთოდი შემდგომი შენარჩუნებისთვის.

Changde Wind Power Tower, Hunan (2025)

The პროექტი Changde Wind Power Tower მონიტორინგებული საძირკვლის დასახლება, საკაბელო ძალა, სტრუქტურული ვიბრაცია, გარდამავალი მონაკვეთის ბზარები და დაჭიმულობა. მასთან დაკავშირებულ აღჭურვილობაში შედის JMLS-22XXADT Wire Rope Displacement Sensor, როგორც უფრო ფართო სენსორული პაკეტის ნაწილი. ეს მაგალითი სასარგებლოა, როდესაც გრძელი მოგზაურობის ან არაპირდაპირი მოძრაობა უნდა იყოს მონიტორინგი სხვა სტრუქტურული პასუხებით. შერჩევისას, განსაზღვრეთ მავთულის ბილიკი, მოგზაურობის დიაპაზონი, დაბრუნების მიმართულება, დამონტაჟების სტაბილურობა, დანართის ექსპოზიცია, საკომუნიკაციო მარშრუტი და წვდომა შემოწმებისთვის. ეს დეტალები განსაზღვრავს, მიჰყვება თუ არა სენსორი სტრუქტურულ მოძრაობას მოდუნების, ხახუნის ან მექანიკური ჩარევის გარეშე.

მიღება უნდა მოიცავდეს კონტროლირებად მოგზაურობის შემოწმებას, საბაზისო კითხვას, კაბელის შემოწმებას და დადასტურებას, რომ გამომავალი მიაღწევს დანიშნულ მონიტორინგის არხს.

ფასი, დოკუმენტაცია და კომერციული პირობები

გადაადგილების მრიცხველის ფასი დამოკიდებულია ზუსტ მოდელზე, დიაპაზონზე, გამომავალზე, კაბელის სიგრძეზე, ინსტალაციის აპარატურაზე, ლოგერზე, შიგთავსზე, ენერგოსისტემაზე, პროგრამულ უზრუნველყოფას, რაოდენობაზე, კალიბრაციის დოკუმენტაციაზე და მიწოდების ფარგლებს. დოლარის საჯარო დიაპაზონი შეცდომაში შემყვანი იქნებოდა ამ მონაცემების გარეშე. მოითხოვეთ კონფიგურაციაზე დაფუძნებული ციტატა და შეადარეთ მომწოდებლები მასალების იმავე კანონპროექტთან.

JMDL-52XXADT-ისთვის, ამჟამინდელი კომერციული ინფორმაცია მიუთითებს ერთი ცალი მინიმალურ შეკვეთაზე, ფასზე შეთანხმებით, T/T წინასწარ, მუყაოს ან ხის კარის შეფუთვაზე და გაგზავნას სრული გადახდიდან 30 დღის განმავლობაში. დაადასტურეთ ყველა კომერციული პირობა ოფიციალურ შეთავაზებაში, რადგან კონფიგურაციას, რაოდენობას, პერსონალიზაციას და პროექტის განრიგს შეუძლია შეცვალოს საბოლოო შეთავაზება.

• მიუთითეთ აპლიკაცია, მოსალოდნელი მოძრაობა, საჭირო დიაპაზონი, გარჩევადობა, სიზუსტე და განგაშის ბარიერი.
• მიუთითეთ სამუშაო ტემპერატურა, წყლისა და მტვრის ზემოქმედება, საკაბელო მარშრუტი, ელექტროენერგია, კომუნიკაცია და მონაცემთა ლოგერი.
• ჩამოთვალეთ საჭირო ფრჩხილები, წნელები, წამყვანები, მილტუჩები, დამცავი მილები, შიგთავსები და სამონტაჟო მომსახურება.
• მოითხოვეთ მონაცემთა ფურცელი, კალიბრაციის ინფორმაცია, გაყვანილობის განმარტება, ინსტალაციის სახელმძღვანელო, გარანტიის პირობები, შეფუთვა, წარდგენის დრო და შესაბამისი სერტიფიცირების დოკუმენტები.

წინასწარ შესყიდვის ჩამონათვალი ინჟინრებისთვის

• განსაზღვრეთ გადაადგილების ტიპი: ბზარის სიგანე, სახსრების მოძრაობა, დასახლება, გრძელი მოგზაურობა, ზედაპირის მოძრაობა, კლდის ფენის მოძრაობა ან ფსკერის დეფორმაცია.
• დააყენეთ დიაპაზონი ზღვრით ნორმალური, სეზონური, კონსტრუქციული ეტაპის და გაფრთხილების დონის მოძრაობისთვის.
• შეამოწმეთ გარჩევადობა, სიზუსტე, განმეორებადობა, სტაბილურობა და ტემპერატურის გავლენა ერთად.
• დაადასტურეთ წყალი, მტვერი, ვიბრაცია, კოროზია, ელვა და ინსტალაციის ორიენტაცია გაზომვის წერტილში.
• გადაამოწმეთ გამომავალი, სიმძლავრე, საკაბელო მანძილი, ლოგერის თავსებადობა, პროგრამული უზრუნველყოფის რუკა და დისტანციური კომუნიკაცია.
• გადახედეთ ფრჩხილებს, ფუძეებს, წნელებს, წამყვანებს, მილტუჩებს, დამცავ მილებს და შედუღების მოთხოვნებს.
• მოითხოვეთ კალიბრაციის მონაცემები, სერიული იდენტიფიკაცია, გაყვანილობის დეტალები, ინსტალაციის ნახაზები და ექსპლუატაციის ინსტრუქცია.
• დაადასტურეთ კონფიგურაცია, რაოდენობა, შეფუთვა, მიწოდება, გარანტია, გადახდა და გაყიდვის შემდგომი მხარდაჭერა შესყიდვის შეკვეთის გაცემამდე.

ხშირად დასმული კითხვები

დასკვნითი შენიშვნა: შესყიდვამდე დაადასტურეთ ყველა სპეციფიკაცია პროექტის დიზაინის, ლოკალური გარემოს, მონიტორინგის ზღურბლის, ინსტალაციის ნახაზისა და მონაცემთა შეძენის არქიტექტურის შესაბამისად.
