Kingmach ვიბრაციული მავთულის სენსორები სტრუქტურული ჯანმრთელობის მონიტორინგისთვის

რას ზომავს ვიბრაციული მავთულის სენსორი SHM-ში

ვიბრაციული მავთულის სენსორი გარდაქმნის მექანიკურ ცვლილებას დაძაბული მავთულის რეზონანსული სიხშირის ცვლილებაში. თავსებადი წაკითხვა აღაგზნებს მავთულს, ამოიცნობს პასუხს და იყენებს კალიბრაციის კოეფიციენტებს დაძაბულობის, წნევის, დატვირთვის ან სხვა საინჟინრო მნიშვნელობის გამოსათვლელად. სიხშირე არის გაზომილი რაოდენობა, ამიტომ საკაბელო წინააღმდეგობის ნორმალური ცვალებადობა უფრო ნაკლებ გავლენას ახდენს შედეგზე, ვიდრე შეიძლება ჰქონდეს დაბალი დონის წინააღმდეგობის ან ძაბვის სიგნალზე. კაბელის უწყვეტობა, დამცავი, ტენიანობის დაცვა და წაკითხვის თავსებადობა კვლავ მნიშვნელოვანია.

სენსორული მექანიზმის უფრო ღრმა ახსნისთვის, გადახედეთ როგორ მუშაობს ვიბრაციული მავთულის დაძაბვის ლიანდაგები . საინჟინრო უპირატესობა არის ყველაზე ძლიერი ნელი, გრძელვადიანი მონიტორინგი, სადაც სტაბილურობა და გრძელი საკაბელო მარშრუტები უფრო მნიშვნელოვანია, ვიდრე მაღალი სიხშირის დინამიური პასუხი. ვიბრაციული მავთულის სენსორი ავტომატურად არ არის სწორი არჩევანი სწრაფი ვიბრაციისთვის, დიდი გლობალური მოძრაობისთვის ან გეომეტრიისთვის, რომელიც მოითხოვს მოქნილ, გამყვანი მავთულის, ოპტიკურ ან თანამგზავრზე დაფუძნებულ გაზომვის გზას.

ტერმინოლოგიის შემოწმება RFQ-მდე

არ გამოიყენოთ "ვიბრაციული მავთული", როგორც ზოგადი სახელი ყველა სიხშირის გამომავალი ან ციფრული გადაადგილების ინსტრუმენტისთვის. Kingmach JMDL-21XXAT, JMDL-22XXAT, JMDL-24XXAT, JMDL-31XXAT და JMDL-32XXAT მოდელები იყენებენ ინდუქციურ სიხშირე-მოდულაციის პრინციპებს. JMDL-52XXADT იყენებს ორ დაწყვილებულ ინდუქციურ კოჭს, JMLS-22XXADT იყენებს საბაგირო მექანიზმს წინააღმდეგობის კონვერტაციით და ციფრული კომუნიკაციით, ხოლო JMBD-1050 იყენებს GNSS პოზიციონირებას. სწორი ტერმინოლოგია ხელს უშლის წაკითხვის არხების შეუსაბამობას, გაყვანილობის ვარაუდებს და კალიბრაციის პროცედურებს.

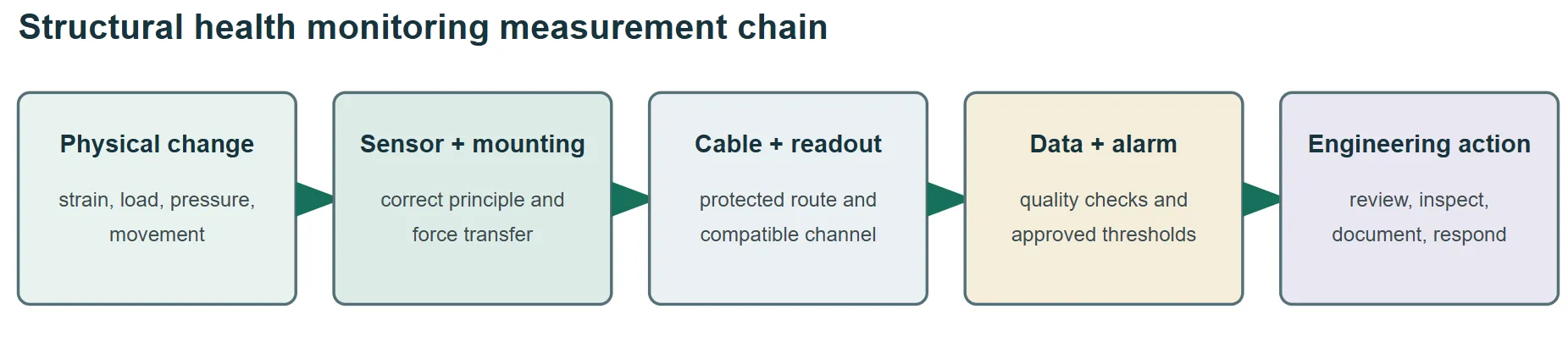

შექმენით საზომი ჯაჭვი მოდელის არჩევამდე

სენსორი არის SHM სისტემის ერთი ფენა. საზომი წერტილი, სამონტაჟო აპარატურა, დაცული საკაბელო მარშრუტი, წაკითხვა ან ლოგერი, საკომუნიკაციო ბმული, პროგრამული უზრუნველყოფა, განგაშის ზღურბლები და რეაგირების პროცედურა უნდა მუშაობდეს როგორც ერთი ჯაჭვი. უაღრესად სტაბილური სენსორი არ შეუძლია შეასწოროს არასტაბილური წამყვანი, დაზიანებული კაბელი, შეუთავსებელი არხი, ცუდი ტემპერატურის ინტერპრეტაცია ან განგაშის ბარიერი, რომელსაც არ აქვს საინჟინრო საფუძველი.



• განსაზღვრეთ საინჟინრო კითხვა და ფიზიკური ცვლადი სენსორების ოჯახის არჩევამდე.
• დაადასტურეთ, რომ დიაპაზონი, გარჩევადობა, განმეორებადობა, ტემპერატურის ქცევა და შერჩევის სიჩქარე მხარს უჭერს განგაშის გადაწყვეტილებას.
• მიუთითეთ მონტაჟი, კაბელის დაცვა, დამიწება, დენის დაცვა, წაკითხვის არხები, კომუნიკაციები, მონაცემთა შენახვა და ტექნიკური წვდომა.
• დაავალეთ პასუხისმგებლობა საბაზისო კითხვებზე, ზღურბლის დამტკიცებაზე, განგაშის განხილვაზე, შემოწმებასა და მონაცემთა შენახვაზე.

შერჩევის კრიტერიუმები, რომლებიც მიეკუთვნება ციტატას

მოძრაობის მონიტორინგის რვა ვარიანტი და სად შეესაბამება ისინი

შემდეგი რვა ვარიანტი გამოჩნდება Kingmach-ში გადაადგილების გადამყვანის დიაპაზონი . ისინი წყვეტენ მოძრაობის სხვადასხვა კითხვებს SHM-ში, მაგრამ ისინი არ არიან ერთი ვიბრაციული მავთულის სენსორის რვა ვერსია. შეადარეთ სენსორული პრინციპი, გაზომვის გზა, ინსტალაციის მეთოდი, გამოსავალი და ტექნიკური მოთხოვნილებები, სანამ მოდელების შემცვლელად მიიჩნიოთ.

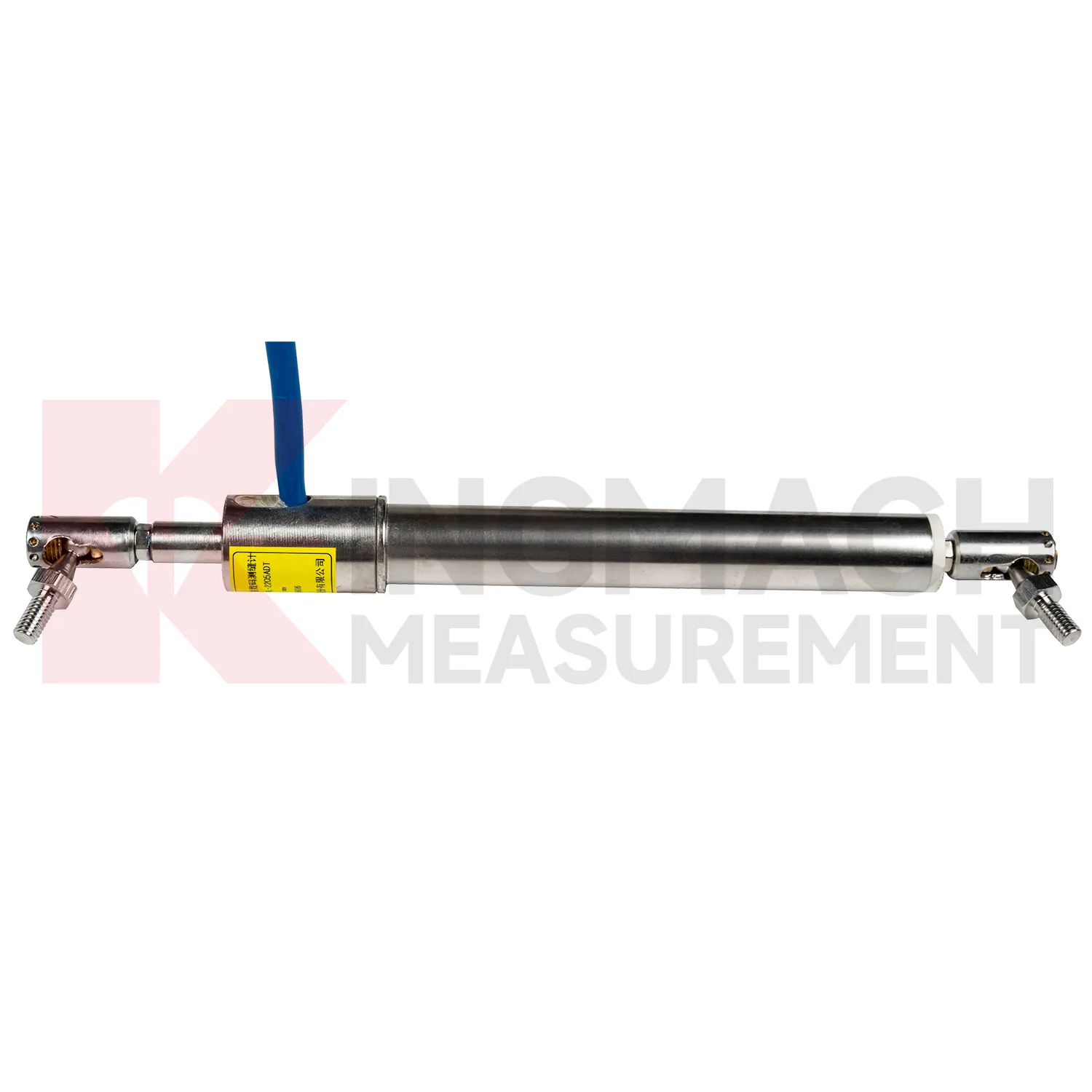

1. ჭკვიანური ბზარის ლიანდაგი: JMDL-22XXAT

გამოიყენეთ JMDL-22XXAT ჭკვიანი ბზარის ლიანდაგი როდესაც საინჟინრო ცვლადი არის სიგანის ცვლილება ბზარის, სახსრის ან გაფართოების სახსრის გასწვრივ. სტანდარტული დიაპაზონის ვარიანტები მყიდველს საშუალებას აძლევს შეესაბამებოდეს მოსალოდნელ მოძრაობას, ვიდრე მიიღოს ერთი ზოგადი მოგზაურობა. სამონტაჟო გეომეტრია უნდა გადაიტანოს ხვრელი პირდაპირ ლიანდაგში, ხოლო წამყვანები დაზიანებული ან ფხვიერი მასალის გარეთ ინახება. ნულოვანი მაჩვენებელი უნდა ჩაიწეროს ტემპერატურის, ინსტალაციის მდგომარეობისა და შესაბამისი ნახაზის მითითებით.

Egongyan Rail-only Bridge-ის პროექტმა გამოიყენა ბზარების ჭკუის ლიანდაგები უფრო ფართო ხიდის მონიტორინგის სისტემაში, რაც აჩვენებს, თუ რატომ უნდა იქნას ინტერპრეტირებული ბზარის მონაცემები დატვირთვის, გადახრის, დაჭიმვისა და გარემოს გაზომვებით. გავრცელებული შეცდომა არის უმცირესი დიაპაზონის არჩევა აშკარა სიზუსტისთვის, სეზონური მოძრაობის ან ინსტალაციის ოფსეტურის გარეშე. მეორე არის მონტაჟი არარეგულარულ ბზარზე მოძრაობის ღერძის განსაზღვრის გარეშე. იკითხეთ ზუსტი დიაპაზონი, სიზუსტე, ტემპერატურის ვარიანტი, კაბელის სიგრძე, სამონტაჟო აქსესუარები, კალიბრაციის ჩანაწერი და თავსებადი წაკითხვა. განსაზღვრეთ ვის შეუძლია აღადგინოს ნული და როგორ ჩაიწერება ნებისმიერი გადატვირთვა მონიტორინგის ისტორიაში.

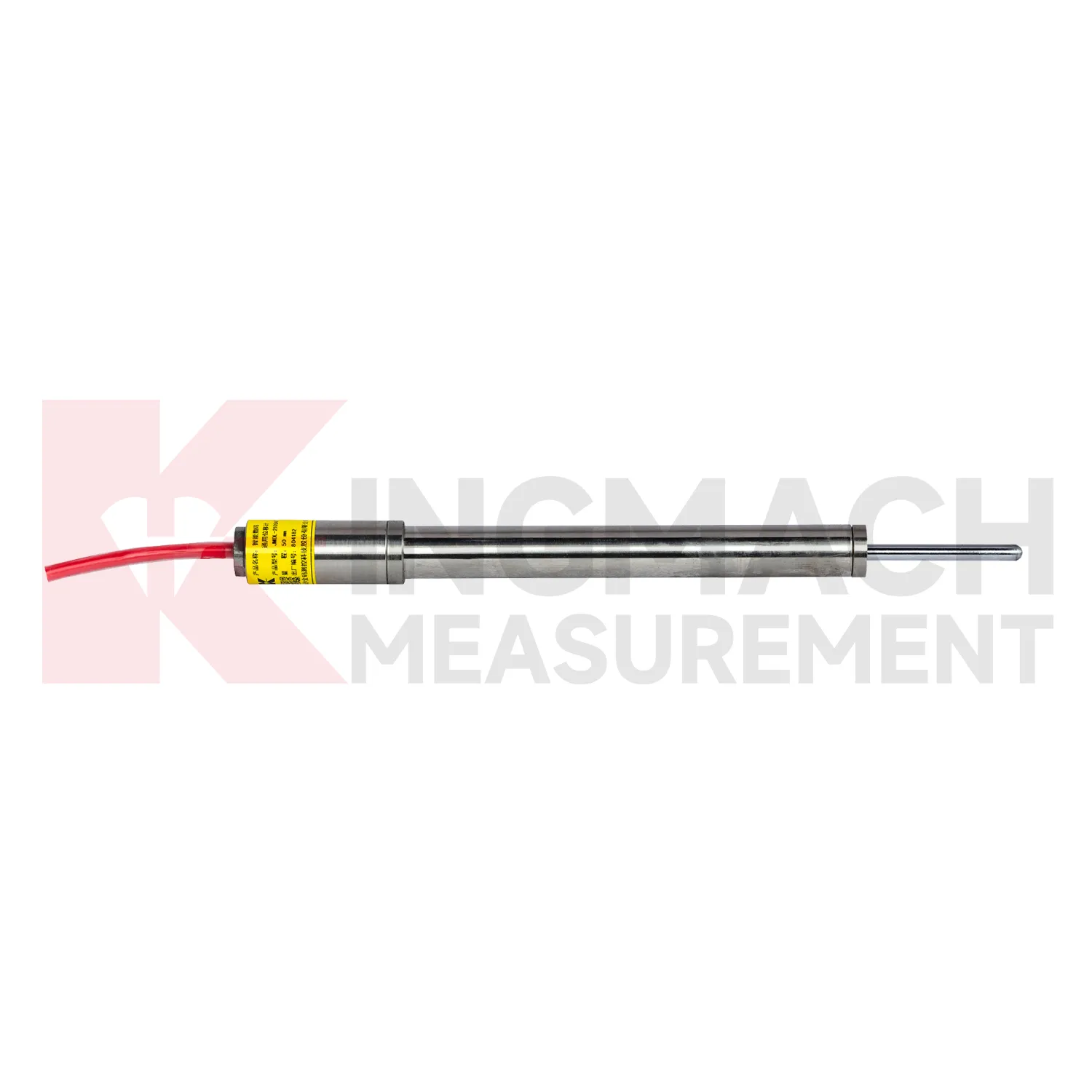

2. საერთო დანიშნულების გადაადგილების მრიცხველი: JMDL-21XXAT

The JMDL-21XXAT ზოგადი დანიშნულების გადაადგილების მრიცხველი შეესაბამება პირდაპირ ფარდობით მოძრაობას ორ სტრუქტურულ კომპონენტს შორის, როდესაც გაზომვის მიმართულება ნათელია. ტიპიური ამოცანები მოიცავს გაფართოებულ-სახსრის მოძრაობას, ლოკალური მხარდაჭერის გადაადგილებას და შედარებით მოძრაობას განსაზღვრულ ინტერფეისზე. მისი ინდუქციური სიხშირე-მოდულაციის არქიტექტურა და ციფრული ფუნქციები მას განასხვავებს ტექნოლოგიას ჩვეულებრივი ვიბრაციული მავთულის სენსორისგან, მიუხედავად იმისა, რომ სიხშირე ჩართულია შიდა გაზომვის პროცესში.

შეკვეთამდე დახაზეთ ფიქსირებული წერტილი, მოძრავი წერტილი, მოსალოდნელი მიმართულება, საწყისი გაფართოება და სრული მოძრაობის კონვერტი. შეამოწმეთ, შეიძლება თუ არა როტაციამ ან განივი მოძრაობამ ჯოხის ან სამაგრის გვერდითი დატვირთვა. ჩვეულებრივი შეცდომა არის ზოგადი დანიშნულების ლიანდაგის განხილვა, როგორც უნივერსალური პასუხი, როდესაც მოძრაობის გზა მრუდია, ძალიან გრძელი, მიუწვდომელია ან მიმართულია არასტაბილურ მასალაზე. ასეთ შემთხვევებში მოქნილმა, მავთულხლართმა, მრავალწერტილიანმა, ფსკერის, ოპტიკურმა ან GNSS მეთოდმა შეიძლება უფრო სანდო პასუხი გასცეს კითხვას. მოითხოვეთ განზომილებიანი სამონტაჟო ნახაზი და გადაამოწმეთ დაყენებული საწყისი პოზიცია საბაზისო კითხვის მიღებამდე.

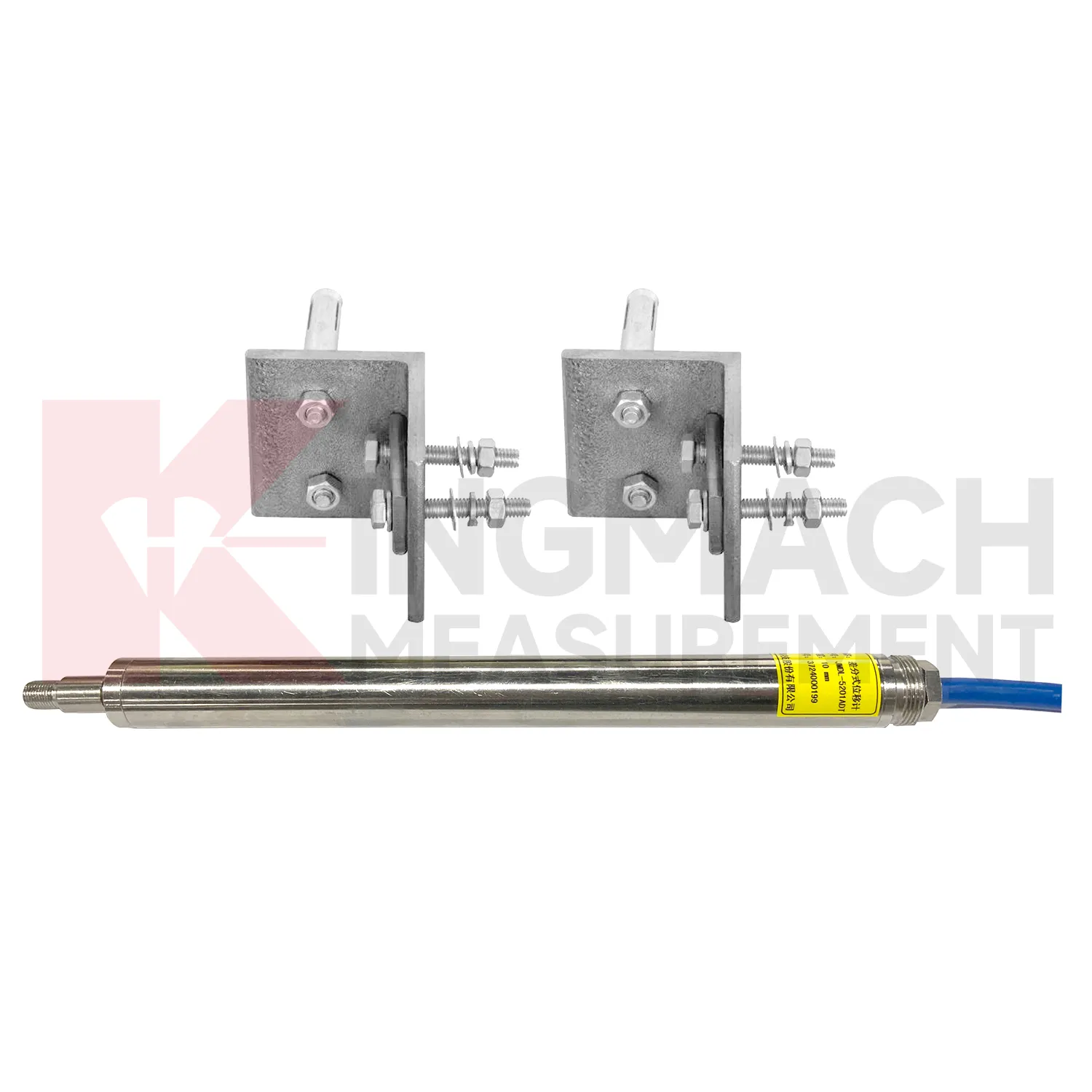

3. დიფერენციალური გადაადგილების მრიცხველი: JMDL-52XXADT

აირჩიეთ JMDL-52XXADT დიფერენციალური გადაადგილების მრიცხველი როდესაც გადაწყვეტილება დამოკიდებულია ორ წერტილს შორის მოძრაობის განსხვავებაზე, როგორიცაა ფარდობითი მოძრაობა სახსრის, სეგმენტის ან ინტერფეისის გასწვრივ. ორი დაწყვილებული ინდუქციური ხვეული რეაგირებს საპირისპირო მიმართულებით, როდესაც ღერო მოძრაობს. დიფერენციალური გაანგარიშება მიზნად ისახავს შეამციროს საერთო გარემოზე ზემოქმედება, მათ შორის ტემპერატურასთან დაკავშირებული ეფექტები. ეს ოპერაციული პრინციპი არ უნდა იყოს აღწერილი, როგორც ვიბრაციული მავთული.

საცნობარო წერტილები გაზომვის ნაწილია. თუ რომელიმე წამყვანი დამოუკიდებლად მოძრაობს, გამოსავალი შეიძლება იყოს სწორი დაყენებული გეომეტრიისთვის, მაგრამ არასწორი საინჟინრო ინტერპრეტაციისთვის. ჩართეთ სამაგრის სიმტკიცე, გასწორება, საწყისი პოზიცია, თერმული მოძრაობა, წვდომა და კაბელის დაცვა სამონტაჟო ნახაზში. გავრცელებული შეცდომაა დიფერენციალური ლიანდაგის გამოყენება, როდესაც პროექტს რეალურად სჭირდება აბსოლუტური პოზიცია ან გრძელი მოგზაურობა. სიგნალიზაციის განსაზღვრამდე დაადასტურეთ საცნობარო ჩარჩო და მოსალოდნელი ნიშნების კონვენცია. ექსპლუატაციაში გაშვების დროს გამოიყენეთ კონტროლირებადი მოძრაობა ორივე მიმართულებით და გადაამოწმეთ ნიშანი, დაბრუნება და არხის რუკა.

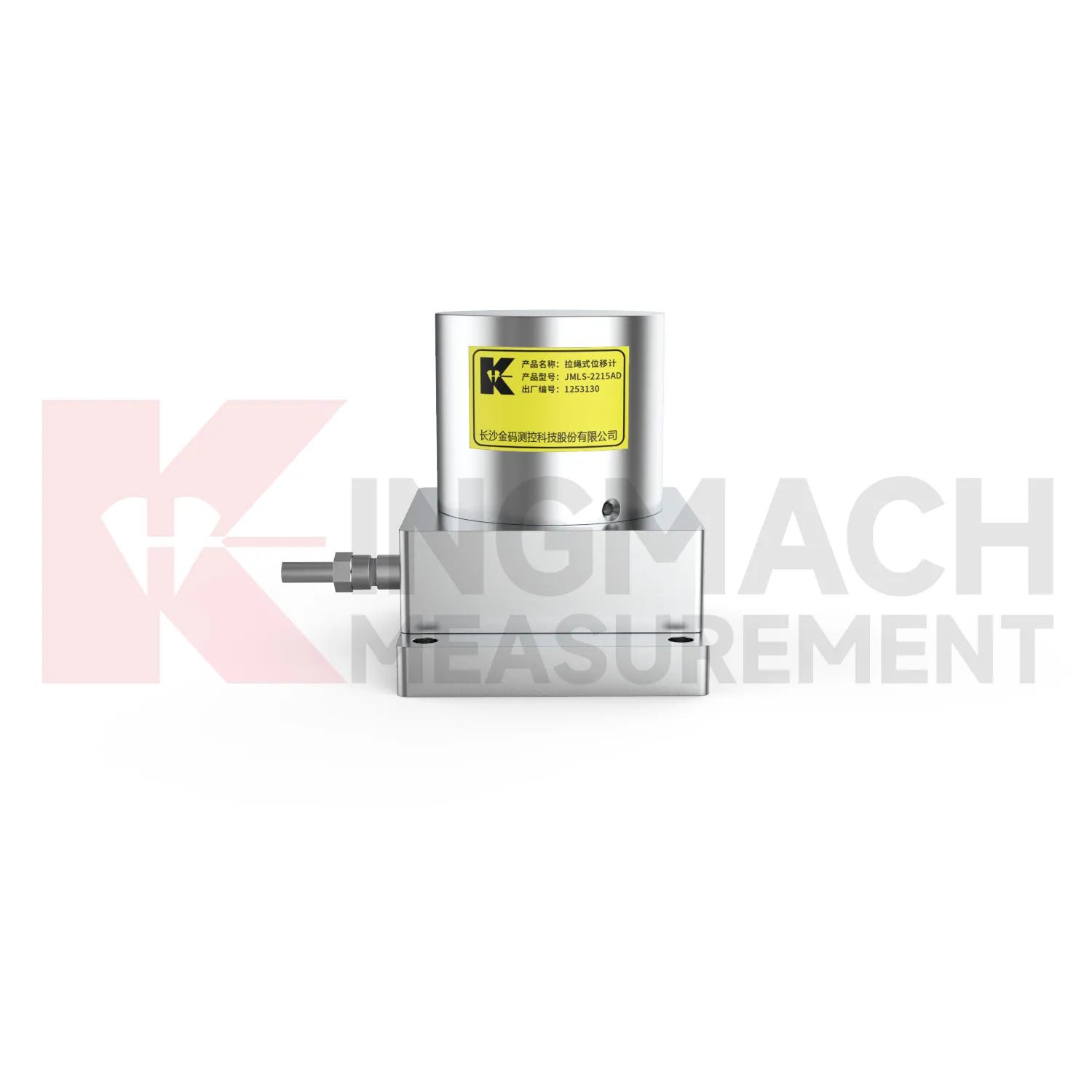

4. მავთულის გადაადგილების სენსორი: JMLS-22XXADT

The JMLS-22XXADT მავთულის თოკის გადაადგილების სენსორი გარდაქმნის კაბელის გაფართოებას ან ამოღებას კოჭის და მბრუნავი სენსორული მექანიზმის მეშვეობით. ის სასარგებლოა, როდესაც მოგზაურობა უფრო დიდია ან ხისტი საზომი ღერო ვერ მიჰყვება არსებულ გზას. RS485 კომუნიკაციას შეუძლია გაამარტივოს კავშირი შეძენის თავსებად სისტემასთან, მაგრამ მექანიკური საკაბელო მარშრუტი რჩება ინსტალაციის დომინანტურ პრობლემად.

• შეინახეთ კაბელი განზრახ მოძრაობასთან შესაბამისობაში და დაიცავით იგი აბრაზიისგან, ჩახშობისგან, ყინულისგან, ნამსხვრევებისგან და შემთხვევითი ზემოქმედებისგან.
• შეამოწმეთ ამოწურვის ძალა, ანკერის სიმტკიცე, გამოსაყენებელი მოძრაობა, მოსახვევის გეომეტრია, დალუქვის დალუქვა, პროტოკოლის პარამეტრები და წვდომა შემოწმებისთვის.
• არ გამოიყენოთ სრული ნომინალური მოგზაურობა, როგორც დიზაინის მოძრაობა; სარეზერვო ინსტალაცია და ექსტრემალური მოვლენის ზღვარი.

ხშირი შეცდომაა ელექტრონულ გარჩევადობაზე ფოკუსირება საკაბელო მექანიკის იგნორირებაში. ცუდმა განლაგებამ ან დაუცველმა მარშრუტმა შეიძლება გამოიწვიოს ხახუნი, მოდუნება ან დაზიანება, რასაც ვერც ერთი ციფრული გამომავალი ვერ გამოასწორებს. დაადასტურეთ წევის მიმართულება და უკან დახევის ქცევა სრული მოსალოდნელი მოგზაურობის განმავლობაში, სანამ დამცავი გარსი დაიხურება.

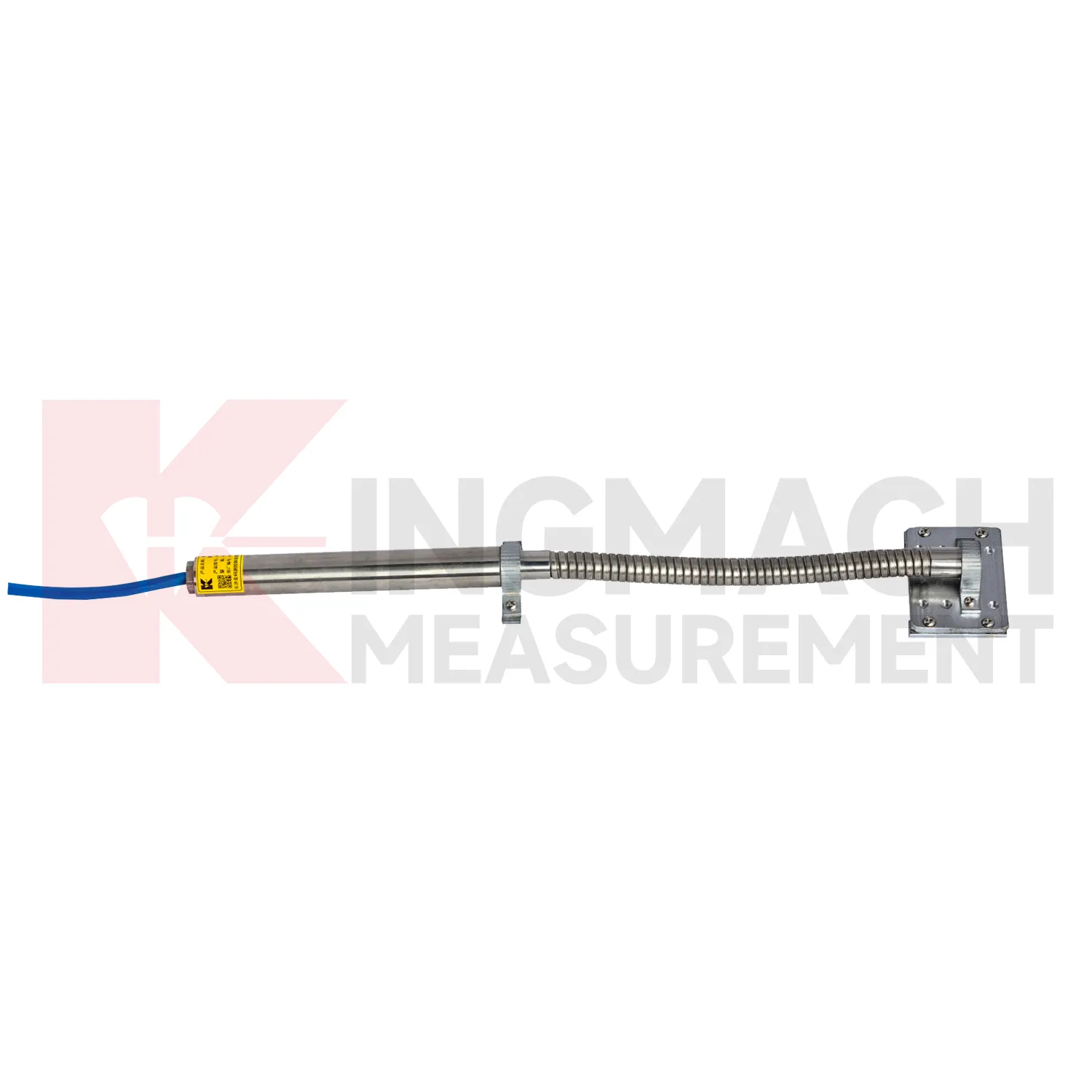

5. მოქნილი გადაადგილების მრიცხველი: JMDL-24XXAT

გამოიყენეთ JMDL-24XXAT მოქნილი გადაადგილების მრიცხველი როდესაც სენსორული ელემენტი უნდა დეფორმირებული იყოს გეოგრიდით ან სხვა ჩაშენებული გამაგრებით, ვიდრე სუფთა სწორი უფსკრულის ფარგლებს. მოქნილი გაფართოება მიჰყვება მასალის მოძრაობას, ხოლო შიდა ინდუქციური სიხშირე-მოდულაციის სენსორული განლაგება თავიდან აიცილებს სრიალ კონტაქტს ღეროსა და კოჭას შორის. ეს ხდის მოდელს რელევანტურად გამაგრებული ნიადაგის, სუბგრადის, ფერდობისა და საძირკვლის აპლიკაციებისთვის, სადაც ხისტი ზედაპირის ლიანდაგი დაამახინჯებს გაზომვის გზას.

ინსტალაციის დაგეგმვა უნდა მოიცავდეს სენსორის ორიენტაციას, გამაგრებას დამაგრებას, დაცვას შევსების დროს, კაბელის გასასვლელს, დატკეპნის დატვირთვას, თავდაპირველ კითხვას და ურთიერთობას გაზომილ გაფართოებასა და საინჟინრო დაძაბვას შორის. გავრცელებული შეცდომაა მოქნილი ღეროს, როგორც მექანიკურად ურღვევად მკურნალობა. სამშენებლო აღჭურვილობამ, მკვეთრმა მოხვევებმა, ცუდმა მიმაგრებამ ან უკონტროლო შევსების განთავსებამ შეიძლება დააზიანოს შეკრება ან გაათიშოს იგი მასალისგან. მოითხოვეთ ინსტალაციის მეთოდის განცხადება და დაკრძალვის წერტილის შემოწმება. გადაიღეთ დანართი და საკაბელო მარშრუტი, რათა მოგვიანებით მონაცემთა მიმოხილვამ დაადასტუროს დაინსტალირებული გეომეტრია.

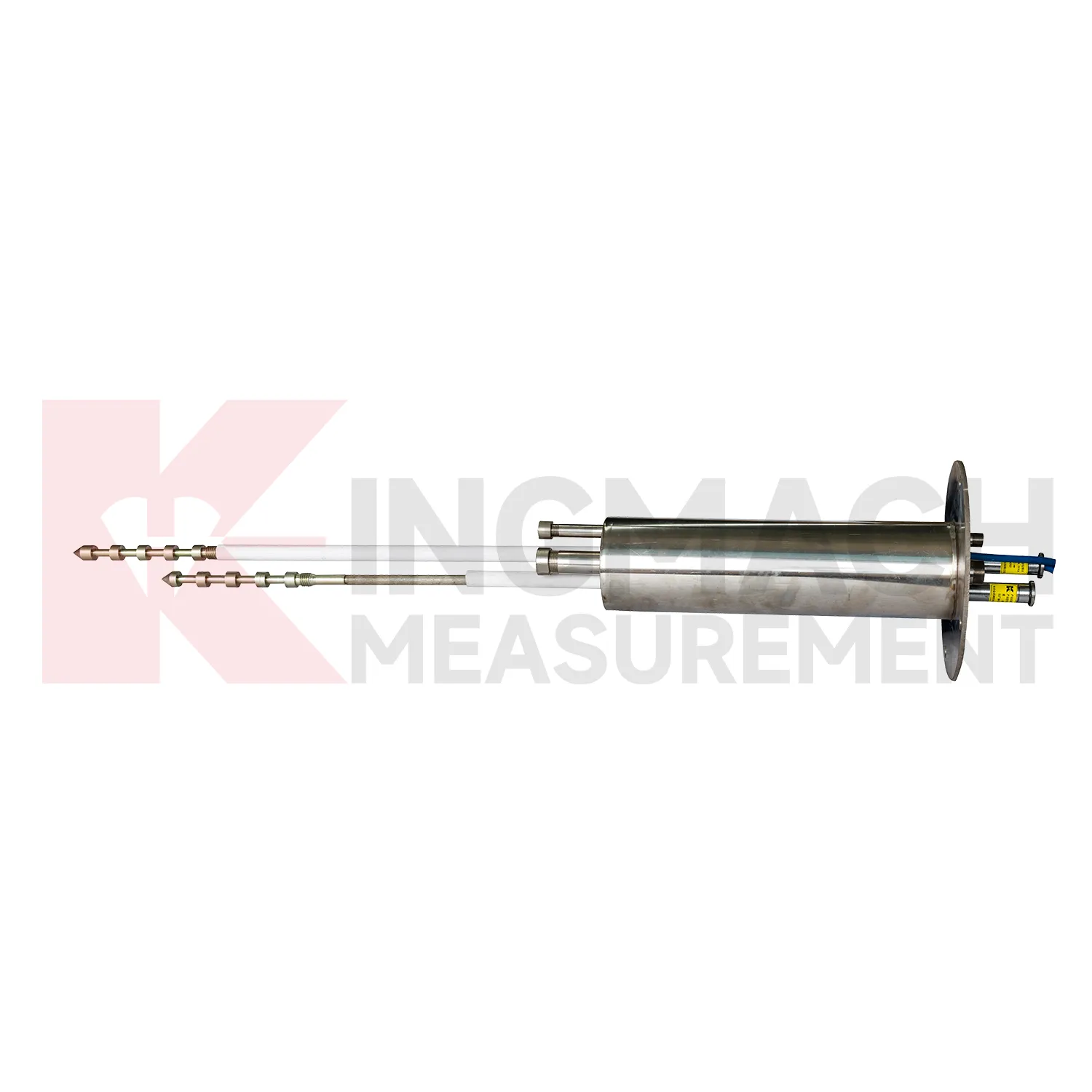

6. მრავალპუნქტიანი გადაადგილების მრიცხველი: JMDL-31XXAT

The JMDL-31XXAT მრავალპუნქტიანი გადაადგილების მრიცხველი გამოყოფს მოძრაობას რამდენიმე სიღრმეზე მიმდებარე კლდეებში, ფერდობებზე, საძირკვლის ორმოებში ან გვირაბის გრუნტში. სხვადასხვა სიღრმეზე დამონტაჟებული წამყვანები ღეროებისა და დამცავი მილების მეშვეობით აკავშირებენ ცალკეულ გადაადგილების ლიანდაგს. წერტილების შედარება ეხმარება ინჟინერს განასხვავოს ზედაპირული დეფორმაცია ღრმა მოძრაობისგან. ეს უფრო ინფორმაციულია, ვიდრე ერთი ზედაპირული კითხვა, როდესაც აქტიური ზონის მდებარეობა გაურკვეველია.

საპროექტო ჯგუფმა უნდა განსაზღვროს ჭაბურღილის სიღრმე და დიამეტრი, სამიდან ხუთპუნქტიანი განლაგება, სამაგრის სიღრმე, გეოლოგია, ღერო, ღეროების სიგრძე, თავდაცვა, საკაბელო მარშრუტი, ინსტალაციის თანმიმდევრობა და საბაზისო პროცედურა. გავრცელებული შეცდომა არის თანაბარი წერტილოვანი მანძილის არჩევა ფენების, უწყვეტობის, გათხრების ეტაპების ან მოსალოდნელი ათვლის ზონის მითითების გარეშე. კიდევ ერთი რისკი არის ხრეშის ან ღეროს დამონტაჟების დაშვება წერტილებს შორის არასასურველი შეერთების შესაქმნელად. ჭაბურღილის დიზაინისა და ინსტალაციის ჩანაწერი განიხილეთ როგორც ინსტრუმენტის სპეციფიკაციის ნაწილი. მოითხოვეთ საბოლოო სიღრმის განრიგი და დაინსტალირებული წერტილის იდენტიფიკაცია ლოგერის არხის რუკასთან შესატყვისად.

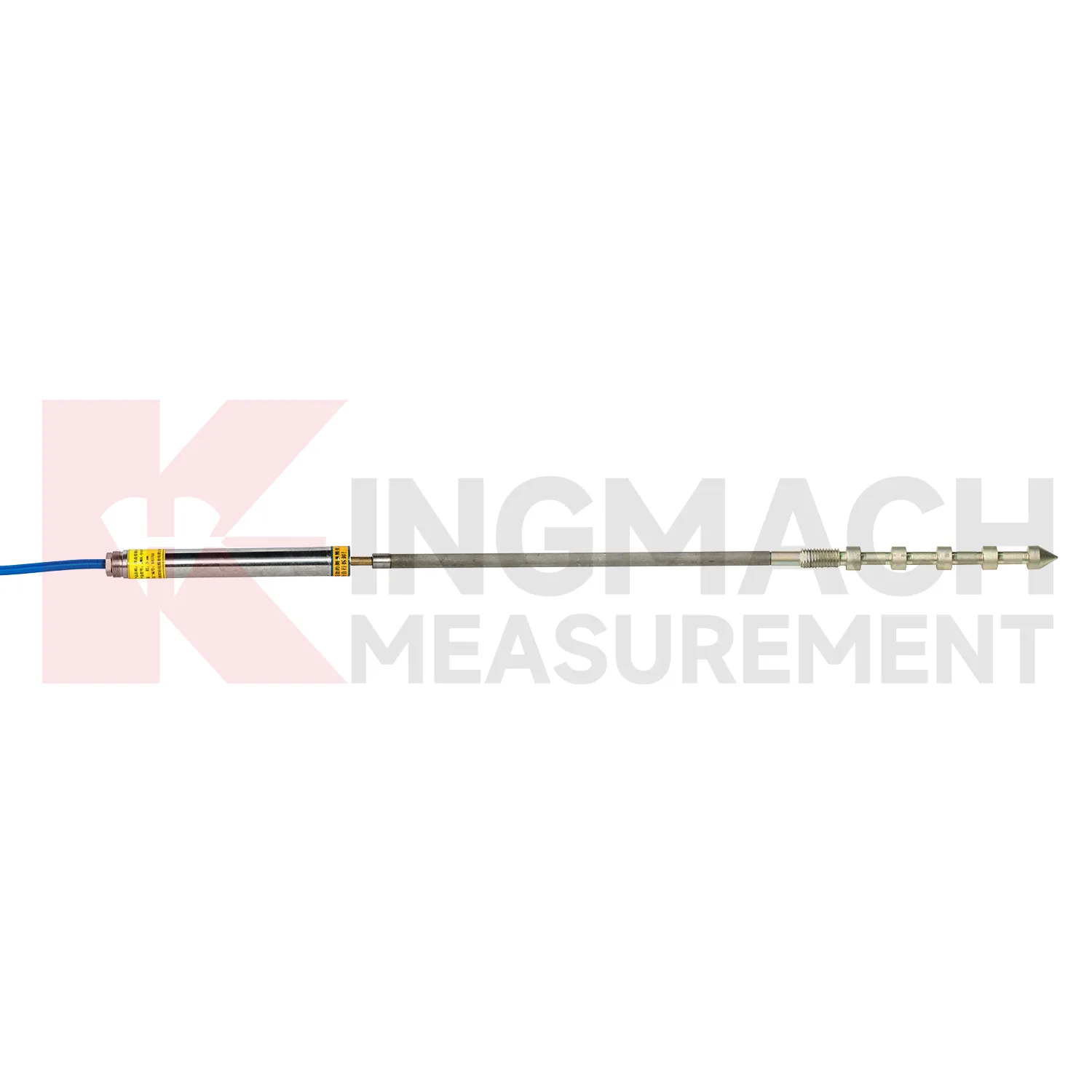

7. ერთპუნქტიანი ფსკერის გადაადგილების მრიცხველი: JMDL-32XXAT

The JMDL-32XXAT ერთი წერტილიანი ფსკერის გადაადგილების მრიცხველი ზომავს მოძრაობას ზედაპირს ან სტრუქტურულ მინიშნებასა და ერთ ღრმა წამყვანს შორის. ეს შეესაბამება გვირაბის ქანების დეფორმაციას, კაშხლის საძირკვლის მოძრაობას, ფერდობზე მოძრაობას ან საძირკვლის ორმოს აპლიკაციებს, როდესაც ინჟინერს შეუძლია მნიშვნელოვანი სტაბილური საცნობარო სიღრმის იდენტიფიცირება. ინსტრუმენტი აერთიანებს გადაადგილების სენსორს, ღეროს, წამყვანს, დამცავ მილსა და თავის შეკრებას, ამიტომ ჭაბურღილის და წამყვანის დიზაინი პირდაპირ გავლენას ახდენს შედეგზე.

არ იფიქროთ, რომ უფრო ღრმა ავტომატურად ნიშნავს სტაბილურობას. გადახედეთ გეოლოგიას, ამინდს, სახსრებს, მიწისქვეშა წყლებს, გათხრების გავლენას და მოსალოდნელი დეფორმაციის ზონას ანკერის სიღრმის არჩევამდე. ერთი წერტილი ვერ აჩვენებს, თუ როგორ ნაწილდება მოძრაობა წამყვანის ზემოთ; გამოიყენეთ მრავალპუნქტიანი სისტემა, როდესაც საჭიროა სიღრმისეული პროფილირება. ყველაზე გავრცელებული შეცდომა არის ღრმა წამყვანს "ძირის" გამოძახება, თუ რატომ არის ეს მისაღები მითითება. მიღების დოკუმენტებში ჩართეთ ჭაბურღილის მორები, ჭურვის ჩანაწერები, დამონტაჟებული სიგრძე და საბაზისო მონაცემები. თუ საცნობარო სტაბილურობა გაურკვეველი რჩება, დაამატეთ დამოუკიდებელი კვლევა ან სხვა საზომი წერტილი გადამოწმებისთვის.

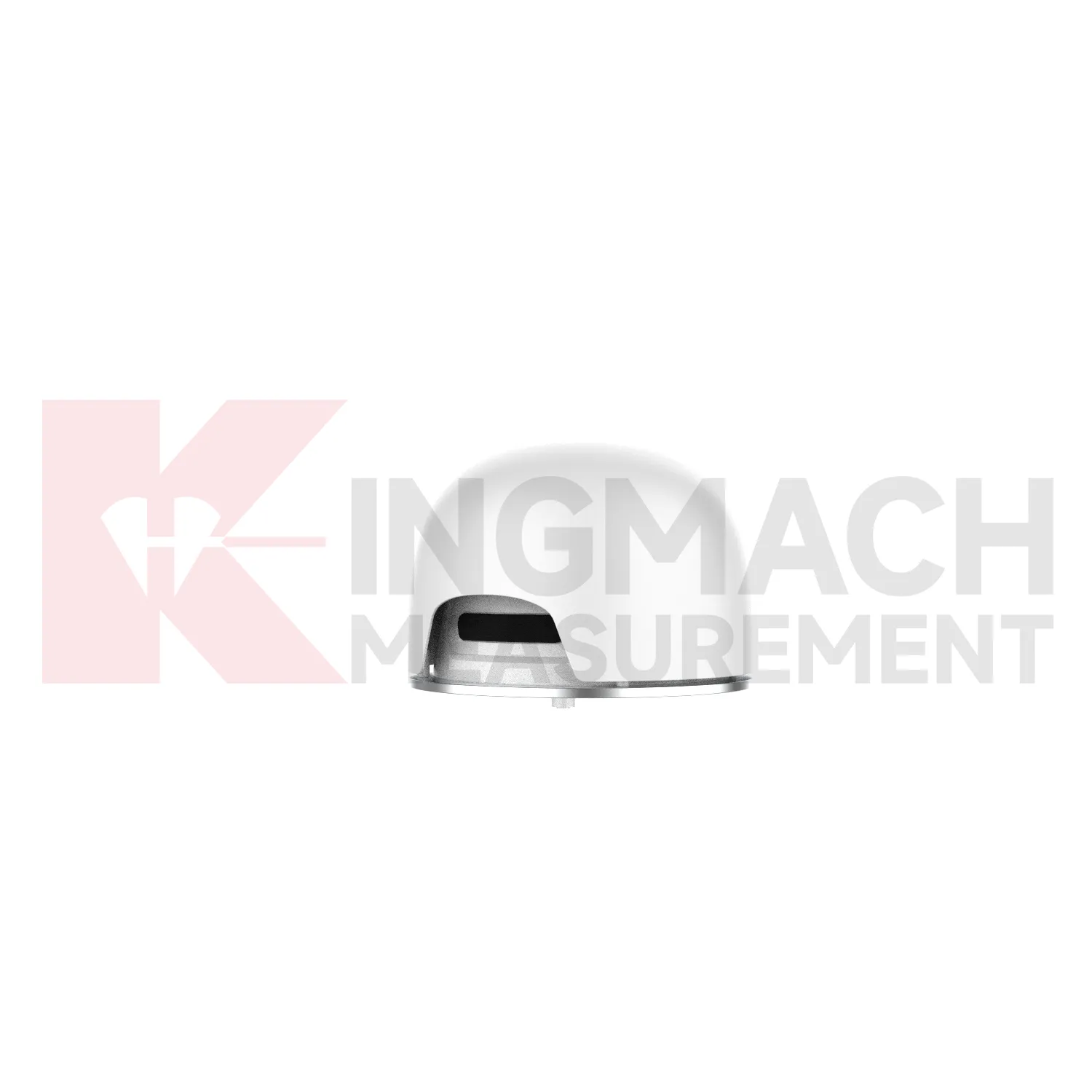

8. GNSS გადაადგილების მონიტორინგი: JMBD-1050

გამოიყენეთ JMBD-1050 GNSS მონიტორინგის მოწყობილობა ჰორიზონტალური და ვერტიკალური პოზიციის ცვლილებებისთვის ღია ცის ხიდებზე, ფერდობებზე, კაშხლებზე, მაღაროებზე, რკინიგზაზე ან დიდ ნაგებობებზე. GNSS ზომავს გლობალურ პოზიციას, ვიდრე ლოკალური ბზარის გახსნას ან ღეროს მოძრაობას. სისტემა მოითხოვს სათანადო პოზიციონირების არქიტექტურას, ძეგლის დამონტაჟებას, ელექტროენერგიის მიწოდებას, კომუნიკაციებს და მონაცემთა დამუშავების მეთოდს. მას შეუძლია დაფაროს მოძრაობის მასშტაბები და დისტანციები, რომლებიც არაპრაქტიკულია ადგილობრივი კონტაქტის სენსორისთვის.

შესყიდვის დაწყებამდე გადახედეთ თანამგზავრის ხილვადობას, მრავალგზიან რისკს, ანტენის მდებარეობას, მითითების ან კორექტირების მეთოდს, კოორდინატთა სისტემას, სინჯების ინტერვალს, ელექტროენერგიის ავტონომიას, კომუნიკაციების დაფარვას, ელვისებურ დაცვას და როგორ მოხდება გადაადგილების ვექტორების გაფილტვრა და განგაში. გავრცელებული შეცდომა არის GNSS-ის დაყენება ამრეკლავი სტრუქტურების მახლობლად ან დაბრკოლებულ ცის მახლობლად და მონაცემთა იგივე ხარისხის მოლოდინი, როგორც ღია საიტი. GNSS და ადგილობრივი სენსორები ხშირად ერთად მუშაობენ: GNSS აკონტროლებს გლობალურ მოძრაობას, ხოლო ბზარის ლიანდაგები ან ღრმა ინსტრუმენტები განსაზღვრავს ადგილობრივ დეფორმაციის მექანიზმებს. ჩართეთ ცის ხედისა და კომუნიკაციების კვლევა წინასწარ ინსტალაციის მიღების გეგმაში.

დადასტურებული პროექტის მტკიცებულება და რა უნდა ისწავლონ მყიდველებმა

დასახელებული პროექტის მითითებები გამოსადეგია მხოლოდ მაშინ, როდესაც ისინი აზუსტებენ სისტემის ფარგლებს. ქვემოთ მოყვანილი სამი დადასტურებული შემთხვევა გვიჩვენებს მრავალ სენსორულ მონიტორინგს და არა ერთი მოდელის წარმატების პრეტენზიას. გამოიყენეთ ისინი ცვლადების, შეძენის არქიტექტურისა და ველის რისკების ჩარჩოებისთვის, რომლებიც ეკუთვნის პროექტის RFQ-ს.

ხიდი: ეგონგიანის სარკინიგზო ხიდი

The ეგონგიანის სარკინიგზო ხიდის მონიტორინგის პროექტი Chongqing-ში აერთიანებს ჭკვიანი ბზარების ლიანდაგს საკაბელო ძალის, გადახრის, დაძაბვის, ვიბრაციის და გარემოსდაცვითი ინსტრუმენტებით. შესყიდვისთვის, ეს ნიშნავს, რომ ბზარის ლიანდაგს არ უნდა მოეთხოვოს ყველა სტრუქტურული პასუხის ახსნა. განსაზღვრეთ, როგორ იქნება დროში გასწორებული და განხილული ტემპერატურა, მოძრაობასთან დაკავშირებული ქცევა, საკაბელო ძალა, გადახრა და ბზარების ტენდენციები.

გვირაბი: Yuping-Panzhou ჩქაროსნული გზა

The Yuping-Panzhou Expressway მონიტორინგის პროექტი გუიჯოუში დაფარული გვირაბის დასახლება, კონვერგენცია, ბზარები და სტრუქტურული დაძაბვა. აღჭურვილობის ნაზავი მოიცავდა ჭკვიან ბზარისა და ლაზერული გადაადგილების გაზომვას, ჰიდროსტატიკური დონის სენსორებს და ვიბრაციული მავთულის დაძაბვის ინსტრუმენტებს. გაკვეთილი არის ზუსტი მარკირება: პროექტმა შეიძლება გამოიყენოს ვიბრაციული მავთულის სენსორები ისე, რომ ყველა გადაადგილების არხი იყოს ვიბრაციული მავთული.

ფერდობზე: Jiwei Expressway შანდონგში

The Jiwei Expressway ფერდობის მონიტორინგის პროექტი ღრმა გადაადგილების, ნალექის, მიწისქვეშა წყლების დონის და ხმის და სინათლის განგაშის კომბინირებული ფუნქციები. 2024 წლის პროექტი აჩვენებს, თუ რატომ სჭირდება დეფორმაციის მონაცემებს გამომწვევი და ადგილის მდგომარეობის კონტექსტი. ფერდობის RFQ უნდა აკავშირებდეს მოძრაობის სიღრმეს, ნალექის ინტერვალს, მიწისქვეშა წყლების რეაგირებას, კომუნიკაციებს, სიმძლავრეს, განგაშის ლოგიკას და ინსპექტირების პასუხისმგებლობას.

კაშხლების პროექტები მოითხოვს იგივე სისტემურ დისციპლინას

კაშხლისთვის განსაზღვრეთ არის თუ არა გადაწყვეტილება ეხება ბზარის გახსნას, სახსრების მოძრაობას, საძირკვლის დეფორმაციას, ფორების წნევას, წყლის დონეს, დასახლებას, ამაღლებას ან გლობალურ გადაადგილებას. ა კაშხლის მონიტორინგის სისტემა ჩვეულებრივ აერთიანებს რამდენიმე სენსორის ოჯახს და გარემოს გაზომვებს. მიუთითეთ საცნობარო პუნქტები, გალერეები ან საკაბელო მარშრუტები, ჰიდროიზოლაცია, ნაკადის დაცვა, შეძენის სიჭარბე, ინსპექტირების ხელმისაწვდომობა, ზღვრული საკუთრება და როგორ შედარდება მონაცემები წყალსაცავის დონესა და ტემპერატურასთან.

მონაცემთა აღრიცხვა, დისტანციური მონიტორინგი და პროდუქტის ვიდეო

გრძელვადიან SHM-ს, როგორც წესი, სჭირდება ავტომატური შეძენა, ხოლო ხელით წაკითხვა სასარგებლო რჩება ექსპლუატაციაში, საბაზისო შემოწმებისთვის, პრობლემების მოგვარებისთვის და მცირე პროექტებისთვის. შეადარეთ ყველა არხი სენსორულ პრინციპს და გამომავალს. დაგეგმეთ წაკითხვა ან მონაცემთა ლოგერი , ინსტრუმენტული კაბელი , კომუნიკაციები და ვიზუალიზაციის პროგრამული უზრუნველყოფა სენსორის შეკვეთის გამოშვებამდე.

განგაშის ლოგიკამ უნდა გამოყოს მონაცემთა ხარისხის შემოწმებები სტრუქტურული ზღვრებისგან. მონაცემების ნაკლებობა, ბრტყელი ხაზები, უეცარი ნაბიჯები შენარჩუნების შემდეგ, შეუძლებელი ტემპერატურის რეაგირება და დაკავშირებულ არხებს შორის უთანხმოება შეიძლება მიუთითებდეს გაზომვის პრობლემაზე. სტრუქტურულმა გაფრთხილებებმა უნდა გამოიყენონ პროექტის მიერ დამტკიცებული ზღვრები, მდგრადობის წესები, ესკალაციის კონტაქტები და ინსპექტირების პასუხი. შეინახეთ ნედლეული წაკითხვები, საინჟინრო მნიშვნელობები, კალიბრაციის ვერსიები, ტექნიკური მოვლენები და ბარიერი ცვლილებები, რათა მოგვიანებით მიმომხილველებმა შეძლონ გადაწყვეტილების რეკონსტრუქცია.

ვიდეოში ნაჩვენებია JMZX-215HAT/HB/HA ჩაშენებული მავთულის ვიბრაციული დაჭიმვის საზომი , ნამდვილი ვიბრაციული მავთულის ინსტრუმენტი, რომელიც გამოიყენება ჩაშენებული დაძაბულობის მონიტორინგისთვის. გამოიყენეთ იგი ვიბრაციული მავთულის სენსორული ელემენტის განსასხვავებლად ზემოთ აღწერილი ინდუქციური, მავთულის ბაგირის ან GNSS გადაადგილების ტექნოლოგიებისგან. საველე მომზადებისთვის, დააწყვილეთ პროდუქტის მიმოხილვა ვიბრაციული მავთულის დაჭიმვის ლიანდაგის დაყენების სახელმძღვანელო .

შესყიდვისა და კომერციული პირობები

შეადარეთ კონფიგურირებული სისტემის ღირებულება, ვიდრე სენსორის ერთეულის ფასი. ციტატში უნდა განცალკევდეს სენსორები, კაბელის სიგრძე, სამონტაჟო აპარატურა, წაკითხვის ან ლოგერი არხები, შიგთავსები, ელექტროენერგია, კომუნიკაციები, პროგრამული უზრუნველყოფა, კალიბრაციის დოკუმენტები, ექსპლუატაციაში გაშვება, ტრენინგი, სათადარიგო ნაწილები, შეფუთვა, ტვირთი და გადასახადები. ეს ცხადყოფს, ქმნის თუ არა სენსორის დაბალი ფასი უფრო მაღალ ინტეგრაციას, ინსტალაციას ან ტექნიკურ ხარჯებს.

ამჟამინდელი კომერციული პირობები მითითებული Kingmach-ის გადაადგილების მოდელებისთვის იყენებს ერთი ცალი შეკვეთის მინიმალურ რაოდენობას, შეთანხმების ფასს, T/T წინასწარ და გადაზიდვას სრული გადახდიდან 30 დღის განმავლობაში. მოეპყარით მათ, როგორც ციტირების ეტაპის ტერმინებს და არა მუდმივ დაპირებებს. სთხოვეთ პროფორმა ინვოისს დაადასტუროს მოდელის სუფიქსი, რაოდენობა, ერთეული და მთლიანი ფასი, Incoterm, შეფუთვა, გადახდის ეტაპები, მომსახურების ვადა, მიწოდების მეთოდი, გარანტია, კალიბრაციის ფარგლები, სათადარიგო ხელმისაწვდომობა და დოკუმენტის ენა.

სასიცოცხლო ციკლის მიმოხილვა უნდა მოიცავდეს ინსტალაციის სამუშაოს, წვდომის შეზღუდვებს, კალიბრაციის შემოწმებას, კაბელის გამოცვლას, ლოგერის გაფართოებას, კომუნიკაციის საფასურს, პროგრამული უზრუნველყოფის ექსპლუატაციას, დაგეგმილ ინსპექტირებას და გადაუდებელი ადგილზე ვიზიტის ღირებულებას. ჩამარხული ან დისტანციური სენსორებისთვის, ჩანაცვლებითი წვდომა შეიძლება გადაწონის თავდაპირველ შესყიდვის ფასს. შეათანხმეთ ქარხნული დოკუმენტაცია და წინასწარი გადაზიდვის შემოწმება გადახდამდე, რათა გამოტოვებული მოდელის, არხის, კაბელის ან პროტოკოლის დეტალები არ გამოჩნდეს ექსპლუატაციაში შესვლისას.

RFQ საკონტროლო სია SHM სენსორული პაკეტისთვის

გაზომვა და სტრუქტურა

• სტრუქტურის ტიპი, მონიტორინგის ადგილმდებარეობა, ნახატები, ფოტოები და გასაზომი ფიზიკური ცვლადი.
• მოსალოდნელი ნორმალური და ექსტრემალური მნიშვნელობები, საჭირო გარჩევადობა, სიზუსტის საფუძველი, განგაშის ზღვარი, შერჩევის ინტერვალი და მონიტორინგის ხანგრძლივობა.
• საცნობარო წერტილები, მოძრაობის მიმართულება, ინსტალაციის ოფსეტი, ტემპერატურის დიაპაზონი და შესაბამისი არხები, რომლებიც საჭიროა ინტერპრეტაციისთვის.

საიტი და ინსტალაცია

• წყალი, მტვერი, კოროზია, ვიბრაცია, ელვა, კონსტრუქციის ზემოქმედება, ჭაბურღილის ან ხრეშის მოთხოვნები, დაშვება და საკაბელო მარშრუტი.
• სამონტაჟო ფრჩხილები, წამყვანები, დამცავი მილი, დამაკავშირებელი ყუთები, კონექტორები, დამცავი, დამიწება და დენისგან დაცვა.
• ინსტალაციის მეთოდის განცხადება, საბაზისო პროცედურა, დაკავების წერტილები, მიღების წაკითხვები და როგორც აშენებული ჩანაწერები.

მონაცემები და კომერციული ფარგლები

• ხელით ან ავტომატური წაკითხვა, არხის ტიპი, პროტოკოლი, სიმძლავრე, საცავი, გადაცემა, პროგრამული უზრუნველყოფის რუკა, სიგნალიზაცია და მომხმარებლის როლები.
• მონაცემთა ცხრილი, კალიბრაციის კოეფიციენტები, სერიული მიკვლევადობა, გაყვანილობისა და ინსტალაციის ინსტრუქციები, შესაბამისი სერთიფიკატები, გარანტია და მხარდაჭერა.
• რაოდენობა, კაბელის სიგრძე, აქსესუარები, სათადარიგო ნაწილები, შეფუთვა, Incoterm, გადახდის პირობები, დრო, დანიშნულება და ექსპლუატაციის საჭიროებები.

შესყიდვის საერთო შეცდომები, რომლებიც ზრდის მონიტორინგის რისკს

• ყველა სიხშირის გამომავალი ან ციფრული მოძრაობის სენსორის ვიბრაციული მავთულის გამოძახება სენსორული ელემენტის და წაკითხვის არხის დადასტურების გარეშე.
• დიაპაზონის არჩევა მხოლოდ ნორმალური მოძრაობიდან და არ დატოვებს ინსტალაციის კომპენსაციის, სეზონური ქცევის ან სანდო ექსტრემალური მოვლენის შეღავათს.
• სიზუსტის მნიშვნელობების შედარება შემოწმების გარეშე, ეხება თუ არა ისინი სრულ მასშტაბს, კითხვას, წრფივობას, განმეორებადობას ან სრულ დაინსტალირებულ სისტემას.
• სენსორების შეკვეთა წამყვანების, ჭაბურღილების, საკაბელო მარშრუტების, დაცვის, ლოგერის სიმძლავრის, კომუნიკაციების, დენის და პროგრამული ტეგების დასრულებამდე.
• ერთი ადგილობრივი სენსორის გამოყენება სისტემის დონის მექანიზმის ინტერპრეტაციისთვის, რომელიც ასევე დამოკიდებულია დატვირთვაზე, ტემპერატურაზე, წნევაზე, დასახლებაზე ან გლობალურ მოძრაობაზე.
• ერთეულის ყველაზე დაბალი ფასის დამტკიცება ფასების ინსტალაციის, არხის აპარატურის, დოკუმენტაციის, ტექნიკური მომსახურების ხელმისაწვდომობის, სათადარიგო ნაწილების და ჩანაცვლების რისკის გარეშე.
