რეალურ დროში კაშხლის უსაფრთხოების გაფრთხილებები დიფერენციალური წნევის წყლის დონის სენსორებით

კაშხლის მფლობელებს ესაჭიროებათ ადრე ხილვადობა დონის ცვლაში, გაჟონვის წნევის ცვლილება და ტენდენციის რღვევა, რომელიც გამოჩნდება მანამ, სანამ საოპერაციო პრობლემა გადაიქცევა უსაფრთხოების მოვლენად. დიფერენციალური წნევის წყლის დონის სენსორები სასარგებლოა, რადგან ისინი აკონტროლებენ ამ ცვლილებებს ჩაშენებულ, სველ და ძნელად მისადგომ მონიტორინგის წერტილებში.

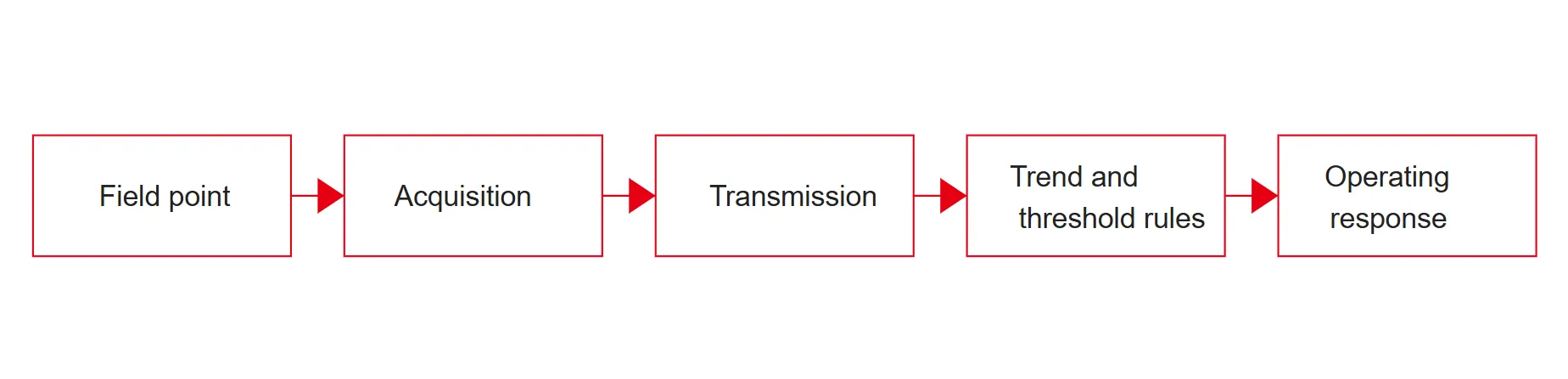

გაფრთხილების სამუშაო პროცესში, სენსორი მხოლოდ პირველი ბმულია. კითხვა უნდა დარჩეს სტაბილურად საველე პირობებში, სუფთად გადავიდეს შეძენის ფენაში და მიაღწიოს პროგრამულ უზრუნველყოფას, რომელსაც შეუძლია მისი შედარება ზღვრებთან, ცვლილების სიჩქარის წესებთან და ახლომდებარე ინსტრუმენტებთან. ეს არის ის, რაც პერიოდულ შემოწმებას აქცევს რეალურ დროში კაშხლის უსაფრთხოების გაფრთხილებებად.

მყიდველის მხრიდან შეფასებისთვის, რეალური კითხვა არ არის, შეუძლია თუ არა სენსორს წყლის დონის იზოლირება. რეალური კითხვა არის თუ არა მას შეუძლია უზრუნველყოს სანდო სიგნალიზაცია ჩაშენებულ მილებზე, სადრენაჟო წერტილებზე, უყურადღებო სადგურებზე და მომსახურების ხანგრძლივ ინტერვალებზე, მონიტორინგის ჯგუფისთვის დამატებითი გაურკვევლობის შექმნის გარეშე.

კაშხლის ოპერატორებისთვის ყველაზე სასარგებლო გაფრთხილება იშვიათად არის ერთი მაღალი მაჩვენებელი. ეს არის დონის ან გაჟონვის სიგნალი, რომელიც წყვეტს მის ნორმალურ ურთიერთობას წყალსაცავის მუშაობასთან, ნალექთან, დრენაჟთან ან სტრუქტურულ მოძრაობასთან.

რატომ არის მნიშვნელოვანი წყლის დონის სიგნალები კაშხლის უსაფრთხოების პროგრამებში

კაშხლის მონიტორინგის გეგმა ჩვეულებრივ აღენიშნება წყალსაცავის სიმაღლეზე მეტს. ოპერატორები ასევე ადევნებენ თვალყურს გაჟონვის წნევას, ფრეზის ხაზის მოძრაობას, დრენაჟის ქცევას, ქვედა დინების დონეს და როგორ მოძრაობენ ეს წაკითხვები გადაადგილების, ბზარის სიგანეზე ან დაძაბულობის მონაცემებთან ერთად. ერთი მნიშვნელობა შეიძლება ნორმალურად გამოიყურებოდეს, მაშინ როცა მისი ტენდენცია ნალექის, გამონადენის ან ამაღლების წნევის მიმართ განსხვავებულ ამბავს მოგვითხრობს.

ამიტომ ალერტ ლოგიკას კონტექსტი სჭირდება. საძირკვლის წყლის დონის მილის შიგნით მზარდი მაჩვენებელი შეიძლება მიუთითებდეს გაჟონვის ბილიკის გააქტიურებაზე. წნევის შემცირების მილის ცვლილებამ შეიძლება მიუთითოს დრენაჟის პირობების შეცვლა. რეზერვუარის დონის აწევა ნორმალური მუშაობის დროს შეიძლება იყოს მისაღები, მაგრამ იგივე აწევა უჩვეულო შიდა წნევის მოძრაობასთან ერთად იმსახურებს ყურადღებას.

სანდო კაშხლის მონიტორინგის პროგრამა განიხილავს წყლის დონეს, გაჟონვას, დეფორმაციას და გარემოს მონიტორინგს, როგორც დაკავშირებულ ინდიკატორებს. ეს ემთხვევა იმას, თუ როგორ კითხულობენ გამოცდილი ოპერატორები რისკს პრაქტიკაში: გამაფრთხილებელი მნიშვნელობა მოდის კორელაციიდან და არა მარტო ერთი ინსტრუმენტიდან.

როგორ აქცევს დიფერენციალური წნევის სენსორები წყლის თავს გამოსაყენებელ მონაცემებად

დიფერენციალური წნევის წყლის დონის ინსტრუმენტები ადგენენ სითხის სიმაღლეს წნევისგან. საველე თვალსაზრისით, სენსორი გარდაქმნის საზომ ელემენტზე მოქმედ წყლის თავსა ციფრულ დონედ. როდესაც ინსტალაცია იყენებს ატმოსფეროსთან დაკავშირებულ ვენტილირებადი კაბელს, კითხვას შეუძლია შეამციროს ბარომეტრიული ჩარევა და უფრო სწრაფად რეაგირება წყლის დონის რეალურ მოძრაობაზე.

ეს ოპერაციული ლოგიკა კარგად ერგება კაშხლის მუშაობას, რადგან მონიტორინგის მრავალი წერტილი არის ვიწრო, ჩაშენებული, სველი და ძნელად მისადგომი. იმის ნაცვლად, რომ დაეყრდნოს ხშირ ხელით ჟღერადობას, ხელსაწყო შეიძლება დარჩეს ადგილზე და მოახსენოს წყლის დონის მილის შიგნიდან, დრენაჟის გამოსასვლელიდან ან ჰიდროლოგიური დაკვირვების წერტილიდან.

სადენიანი მონიტორინგის არქიტექტურისთვის, Kingmach's JMYC-67XXAD სერია განლაგებულია ღრმა გაჟონვის წნევის, წყალსაცავის და კაშხლის წყლის დონის დაკვირვებისთვის, მიწისქვეშა წყლების მონიტორინგისთვის და ჩაშენებული მილების დამონტაჟებისთვის. მისი RS485 გამომავალი, IP68 დაცვა, 0.1 მმ გარჩევადობა და 0.2% FS სიზუსტე არის ისეთი დეტალები, რომლებიც მყიდველებს შეუძლიათ გამოიყენონ შეძენის არსებულ ხერხემალთან შესამოწმებლად.

რაზეა დამოკიდებული რეალურ დროში კაშხლის გაფრთხილებები

გაფრთხილება არ იქმნება მხოლოდ სენსორის მიერ. ეს დამოკიდებულია ზღურბლის დიზაინზე, შეძენის საიმედოობაზე, კომუნიკაციის სტაბილურობაზე და ახლომდებარე ინსტრუმენტებთან შედარებაზე. პრაქტიკაში, გუნდები ხშირად იყენებენ წესების სამ ფენას: აბსოლუტური განგაშის ზღურბლებს, ცვლილების სიჩქარის ზღურბლებს და კორელაციის შემოწმებას ნალექის, წყალსაცავის მუშაობის, გაჟონვის ან დეფორმაციის მონაცემების წინააღმდეგ.

მაგალითად, რეზერვუარის დონის მატება დაგეგმილი საოპერაციო ფანჯრის დროს შეიძლება იყოს მისაღები. წყლის დონის სწრაფი შიდა აწევა ჩაშენებულ სადამკვირვებლო მილში, განსაკუთრებით თუ დაწყვილებულია არანორმალური გაჟონვის ნაკადთან ან ამაღლების წნევასთან, მოითხოვს განსხვავებულ რეაგირებას. უკეთესი წესები ამცირებს იმის შანსს, რომ ეკიპაჟები კარგავენ დროს ცრუ სიგნალიზაციას, ხოლო ჯერ კიდევ არ აქვთ განვითარებადი ნიმუში.

ეს არის ასევე, სადაც სისტემის დანარჩენ ნაწილს აქვს მნიშვნელობა. Kingmach-ის კაშხალზე ორიენტირებული პროდუქტის ნაკრები მოიცავს JMZX-XXGH შეძენის მოდული და მონიტორინგის პროგრამული პლატფორმა, რომელიც აქტუალურია, რადგან განგაშის ხარისხი დამოკიდებულია იმაზე, თუ როგორ იქცევიან სენსორი, ლოგერი, გადამცემი ფენა და ვიზუალიზაციის დასტა მუდმივი გამოყენებისას.

პლატფორმის ხედები განსახილველად და განგაშის კონტროლისთვის

სადაც დიფერენციალური წნევის წყლის დონის მრიცხველები ჯდება კაშხლის ხელსაწყოების ნარევში

დიფერენციალური წნევის წყლის დონის მოწყობილობები ყველაზე ძლიერია, როდესაც ამოცანაა უწყვეტი დონის დაკვირვება მილებში, ჰიდროლოგიურ წერტილებში ან გაჟონვასთან დაკავშირებული მონიტორინგის ადგილებში, სადაც მნიშვნელოვანია სტაბილური ციფრული გამომავალი. ისინი, როგორც წესი, უფრო ფართო ინსტრუმენტების მიქსის ნაწილია, ვიდრე ცალკე პასუხი.

კაშხლის პრაქტიკულმა დაყენებამ შეიძლება დააკავშიროს დიფერენციალური წნევის წყლის დონის მრიცხველი წყლის სათავე მოძრაობისთვის, ვიბრაციული მავთულის პიეზომეტრი ფორების წნევის ქცევისთვის, გადაადგილების სენსორები სტრუქტურული მოძრაობისთვის და პროგრამული ფენა, რომელიც აკავშირებს მონაცემებს გამაფრთხილებელ ზღურბლებთან. თუ საიტს აქვს დისტანციური წერტილები მოსახერხებელი კვების ან კაბელის გარეშე, ინტეგრირებულ უკაბელო მოდელს შეუძლია შეამციროს საველე სამუშაოები და გაამარტივოს განლაგება.

უპატრონო წყალსაცავის ან მდინარის წერტილებისთვის, JMYC-67XXAWL ინტეგრირებული მოდელი აერთიანებს 4G DTU და შიდა ბატარეას ერთ პაკეტში. ამან შეიძლება ტექნიკური დაგეგმვა უფრო სუფთა გახადოს, როდესაც პროექტს სჭირდება ნაკლები ცალკეული საველე კომპონენტი.

როგორ შევადაროთ სადენიანი და ინტეგრირებული დიფერენციალური წნევის მოდელები

ვარიანტების შედარების ყველაზე სწრაფი გზაა სათაურის დიაპაზონის გადახედვა და თითოეული მოდელის მონიტორინგის არქიტექტურის შედარება. სადენიანი RS485 ინსტრუმენტი შეიძლება იყოს უკეთ მორგებული, როდესაც კაშხალს უკვე აქვს კაბინეტები, ხის ტევადობა და სტაბილური კომუნიკაციის ხერხემალი. ინტეგრირებულ 4G ერთეულს შეუძლია შეამციროს ინსტალაციის დრო განაწილებულ წერტილებში, სადაც თხრილის გაყვანა და დენის მარშრუტი შეანელებს პროექტს.

შესყიდვების განხილვისთვის, შედარება უნდა დარჩეს საოპერაციო მეთოდთან. Kingmach-ის დიაპაზონში JMYC-67XXAD ხაზი უხდება სადენიანი RS485 ინტეგრაციას და წვრილ გარჩევადობის მონიტორინგს, ხოლო JMYC-67XXAWL ხაზი დისკუსიას გადააქვს ჩაშენებულ 4G კომუნიკაციაზე, შიდა ლითიუმის ენერგიაზე და ბატარეის ხანგრძლივობაზე, რომელიც იცვლება შერჩევის ინტერვალით. ეს განსხვავებები გავლენას ახდენს შენარჩუნების დაგეგმვაზე, სათადარიგო სტრატეგიაზე და განგაშის სიხშირის დიზაინზე.

ინსტალაციის დეტალები, რომლებიც იცავს გაფრთხილების ხარისხს

ბევრი ცუდი გაფრთხილება არის ინსტალაციის პრობლემა, რომელიც შენიღბულია როგორც სენსორის პრობლემები. თუ წყლის დონის მილი დაბლოკილია, სავენტილაციო ბილიკი დაზიანებულია, კაბელი ცუდია, ან საცნობარო მდგომარეობა არასტაბილურია, მონაცემთა ნაკადი გადაინაცვლებს მანამ, სანამ ვინმეს ეჭვი შეეპარება დამონტაჟების მეთოდზე.

მყიდველის მხრიდან მიღების მიზნით, სთხოვეთ მიმწოდებელს განსაზღვროს მილის ზომის თავსებადობა, შეჩერების მეთოდი, ვენტილირებადი კაბელის დაცვა, წყალგაუმტარი დამუშავება კონექტორებთან, ლოგერის მისამართის და ექსპლუატაციაში შემოწმებები ნულოვანი დრიფტის, განმეორებადობისა და კომუნიკაციებისთვის. ეს ინარჩუნებს გადაცემას მიბმული საველე ქცევასთან, მარტო ქაღალდის სპეციფიკაციის ნაცვლად.

როდესაც მონიტორინგის წერტილი დისტანციურია, ექსპლუატაციაში გაშვების გეგმა ასევე უნდა განისაზღვროს სინჯების აღების ინტერვალს, გაფრთხილების სიხშირეს, ბატარეის ჩანაცვლების დაგეგმვას და იმას, თუ როგორ აფიქსირებს პლატფორმას დაკარგული მონაცემები და არანორმალური მონაცემები. ეს არის სხვადასხვა მოვლენები და მათი შერევა პროგრამულ ფენაში ქმნის დაბნეულობას რეალური ინციდენტების დროს.

როგორ კითხულობენ ინჟინრები არანორმალურ ტენდენციებს, სანამ ისინი გადაუდებელ სიტუაციაში გახდებიან

სასარგებლო გაფრთხილების სისტემა არ ელოდება უკიდურეს მნიშვნელობას. ის აკვირდება დახრილობის, ხანგრძლივობისა და დაკავშირებულ არხებს შორის ცვლილებებს. კაშხლის მუშაობისას, ეს ხშირად ნიშნავს იმის შემოწმებას, წყლის დონის შიდა მოძრაობა აკონტროლებს წყალსაცავის ნორმალურ მუშაობას თუ მისგან განცალკევებას.
