როგორ ავირჩიოთ სწორი დატვირთვის უჯრედი: გეოტექნიკური ინჟინრის შერჩევის სახელმძღვანელო

კაშხლის წამყვანის მონიტორინგის პროექტში შეუსაბამო დატვირთვის უჯრედი არ აწარმოებს მხოლოდ ცუდ მონაცემებს - ის ქმნის უსაფრთხოების ვალდებულებას. მონაცემთა დრიფტი ჩუმად გროვდება. კრიტიკული გაფრთხილებები გამოტოვებულია. საბოლოოდ, გუნდებს ემუქრებათ ძვირადღირებული ხელახალი ინსტრუმენტაცია პროექტის შუა პერიოდში. ეს სცენარი ხაზს უსვამს სასტიკ რეალობას გეოტექნიკურ ინჟინერიაში. დატვირთვის უჯრედები არ არის ურთიერთშემცვლელი კომპონენტები. არასწორი ტიპის არჩევა იწვევს მონაცემთა მთლიანობის დარღვევას, პროექტის შეფერხებას ან უსაფრთხოების სერიოზულ რისკებს. თქვენ უნდა გესმოდეთ, თუ როგორ უნდა აირჩიოთ სწორი დატვირთვის უჯრედი თქვენი კონკრეტული აპლიკაციისთვის. ეს სტატია უზრუნველყოფს გადაწყვეტილების პრაქტიკულ ჩარჩოს ინჟინრებისთვის და შესყიდვების გუნდებისთვის, რათა აირჩიონ სტრუქტურული მონიტორინგის სენსორები აბსოლუტური ნდობით.

რას ზომავს რეალურად დატვირთვის უჯრედი (და რას არა)

მოდით დავამყაროთ ფუნდამენტური სიცხადე. დატვირთვის უჯრედი გადააქვს მექანიკურ ძალას გაზომვადი ელექტრულ სიგნალად. ეს არ ნიშნავს მხოლოდ "წონას". თქვენ უნდა განასხვავოთ ძალის გაზომვა, წნევის გაზომვა და გადაადგილების გაზომვა. ამ განსხვავებული ცნებების შერწყმა ხშირად იწვევს ინსტრუმენტების შეუსაბამობას.

გეოტექნიკურ და სტრუქტურულ მონიტორინგში, ვიბრაციული მავთულის დატვირთვის უჯრედი დომინანტური არჩევანია. ის მნიშვნელოვნად განსხვავდება დაძაბულობის ლიანდაგის ტიპებისგან, რომლებიც ჩვეულებრივ გვხვდება სტანდარტულ სამრეწველო პირობებში. გარდა ამისა, ინდუსტრია განასხვავებს ჩვეულებრივ და "ჭკვიან" დატვირთვის უჯრედებს შორის. ჭკვიანი სენსორები აღჭურვილია საბორტო სიგნალის დამუშავებით, ციფრული გამომავალი და მრავალპარამეტრის შესაძლებლობებით. ახლა, როდესაც ჩვენ გვესმის მათი ძირითადი ფუნქცია, ჩვენ უნდა შევაფასოთ ოპერაციული გარემო.

გადაწყვეტილების ფაქტორი 1: ჯერ განსაზღვრეთ თქვენი საზომი გარემო

თქვენ უნდა განსაზღვროთ თქვენი საზომი გარემო, სანამ განიხილავთ დატვირთვის უჯრედის ტიპს. ეს მიდგომა ხელახლა აყალიბებს შერჩევის პროცესს და სცილდება ზოგადი სპეციფიკაციების შედარებებს.

ნიადაგთან და ქანებთან კონტაქტის გარემო მოითხოვს სპეციფიკურ დიზაინს. დედამიწის წნევის უჯრედებს ესაჭიროებათ ბრტყელი სახე, დიდი ფართობის დიზაინი, რათა საშუალოდ გამოვიდეს სტრესის კონცენტრაცია. Kingmach დედამიწის წნევის უჯრედები (vw & smart ტიპის) სწორედ ამ მიზანს ემსახურება. წერტილის დატვირთვის უჯრედი სისტემატურად ცრუ კითხვებს მოგცემთ შევსების მასალებში. ანკერის ღერო, წყობი და დაჭიმვის შემდგომი გარემო კარნახობს სხვადასხვა ფორმებს. ღრუ ან მყარი დატვირთვის უჯრედები ზუსტად უნდა შეესაბამებოდეს ჭანჭიკის ან კაბელის დიამეტრს და წინადაძაბვის სიდიდეს.

სტრუქტურული ფორმულირება და დროებითი სამუშაოები მოითხოვს მყარ სენსორებს. ყალიბის ღერძული ძალის მრიცხველები, როგორიცაა ჭკვიანი ფორმულის ღერძული ძალის მრიცხველი (VW) JMZX-39XXHAT , უზრუნველყოფს სწრაფი წაკითხვის შესაძლებლობებს და უხეში მოპყრობის ტოლერანტობას. წყლისა და დიფერენციალური წნევის კონტექსტში საჭიროა პიეზომეტრები და დიფერენციალური წნევის წყლის დონის მრიცხველები. ინჟინრები აკონკრეტებენ ამას, როდესაც "ძალა" ჰიდროსტატიკურია. გახსოვდეთ, რომ სამრეწველო და გეოტექნიკური გარემო ძირეულად განსხვავდება. ინსტალაციის მუდმივობა, ექსპოზიციის ხანგრძლივობა, ვიბრაცია და მარეგულირებელი კონტექსტი იცვლება გარემოდან გამომდინარე.

5 კითხვა, რომელსაც უნდა უპასუხოთ, სანამ დააკონკრეტებთ

დატვირთვის უჯრედის მოდელის მითითებამდე, უპასუხეთ ამ 5 გარემოს კითხვას:

1. რა მასალა აკრავს სენსორს?
2. დატვირთვა დინამიურია თუ სტატიკური?
3. იქნება სენსორი ჩაძირვის ან ტენიანობის წინაშე?
4. რამდენ ხანს გაგრძელდება მონიტორინგის პროგრამა?
5. რა არის სივრცის შეზღუდვები ინსტალაციისთვის?

გარემოს ტიპი		რეკომენდებული სენსორის ტიპი	Kingmach-ის მაგალითი მოდელი
გეოტექნიკური	ნიადაგისა და შევსების კონტაქტი (ნაპირაფარები, საყრდენი კედლები, ჩამარხული კონსტრუქციები)	ბრტყელი სახის, დიდი ფართობის დედამიწის წნევის უჯრედი	VW & Smart ტიპის დედამიწის წნევის უჯრედი
	ანკერის ღერო, წყობა და შემდგომი დაჭიმვა (კლდის ჭანჭიკები, მიწის წამყვანები, წინასწარ დაძაბული კაბელები)	ღრუ დატვირთვის უჯრედი	ღრუ ჩატვირთვის უჯრედი JMZX-3XXXHAT
სტრუქტურული	ღრმა საძირკველი და გვირაბის ფოლადის საყრდენები (სამაგრები, ფოლადის ნეკნები, გვირაბის ლაინერები)	ღერძული ძალის / დატვირთვის მრიცხველი (კლანჭის ტიპის მონტაჟი)	ღერძული ძალის დატვირთვის მრიცხველი (VW & Smart Type) JMZX-38XXHAT
	კონსტრუქციული ყალიბები და დროებითი სამუშაოები (ბეტონის ჩამოსხმა, ყალბი სამუშაოები, ჩარჩოები)	ყალიბის ღერძული ძალის მრიცხველი	Smart Formwork ღერძული ძალის მრიცხველი (VW) JMZX-39XXHAT
	შეკუმშვა მყარ ზედაპირებს შორის (ხიდის საკისრები, სვეტის საყრდენები, დატვირთვის ტესტის ჩარჩოები)	მყარი დატვირთვის უჯრედი	მყარი დატვირთვის უჯრედი მყარი დატვირთვის უჯრედი JMZX-34XXHAT
წყალი/წნევა	ფორების წყლის წნევა გაჯერებულ ნიადაგში (ნაპირაჟები, კაშხლის ბირთვი, ფერდობები, შევსება)	პიეზომეტრი	ჭკვიანი პიეზომეტრები (VW) JMZX-55XXHAT
	მიწისქვეშა წყლის დონე ჭაბურღილებსა და ჭებში (ადგილის გამოკვლევა, წყალმომარაგების კონტროლი, კაშხლის გაჟონვა)	დიფერენციალური წნევის წყლის დონის მრიცხველი	დიფერენციალური წნევის წყლის დონის მრიცხველი
სამრეწველო/სიზუსტე	კომპაქტური მექანიკური სისტემები (ვიწრო სტრუქტურული ზედაპირები, თხელი კომპონენტები, მჭიდრო სივრცეში ინტეგრაცია)	დაძაბულობის მრიცხველის დატვირთვის უჯრედის სენსორი (მინიატურირებული)	დაძაბვის ლიანდაგის დატვირთვის უჯრედის სენსორი
სამრეწველო	სამთო და მიწისქვეშა გათხრები (საყრდენი სხივები, გამაგრების ელემენტები, კლდის წნევის ზონები)	დაძაბულობის მრიცხველის დატვირთვის უჯრედის სენსორი საყრდენი/გამაგრების წევრებზე	დაძაბვის ლიანდაგის დატვირთვის უჯრედის სენსორი

გამოიკვლიეთ Kingmach Load Cell პროდუქტი: ჩატვირთვის უჯრედების კატეგორია

გადაწყვეტილების ფაქტორი 2: შეესაბამეთ დატვირთვის უჯრედის ტიპი ძალის კონფიგურაციას

შემდეგი, თქვენ უნდა შეესაბამებოდეს დატვირთვის უჯრედის ტიპს კონკრეტული ძალის კონფიგურაციას.

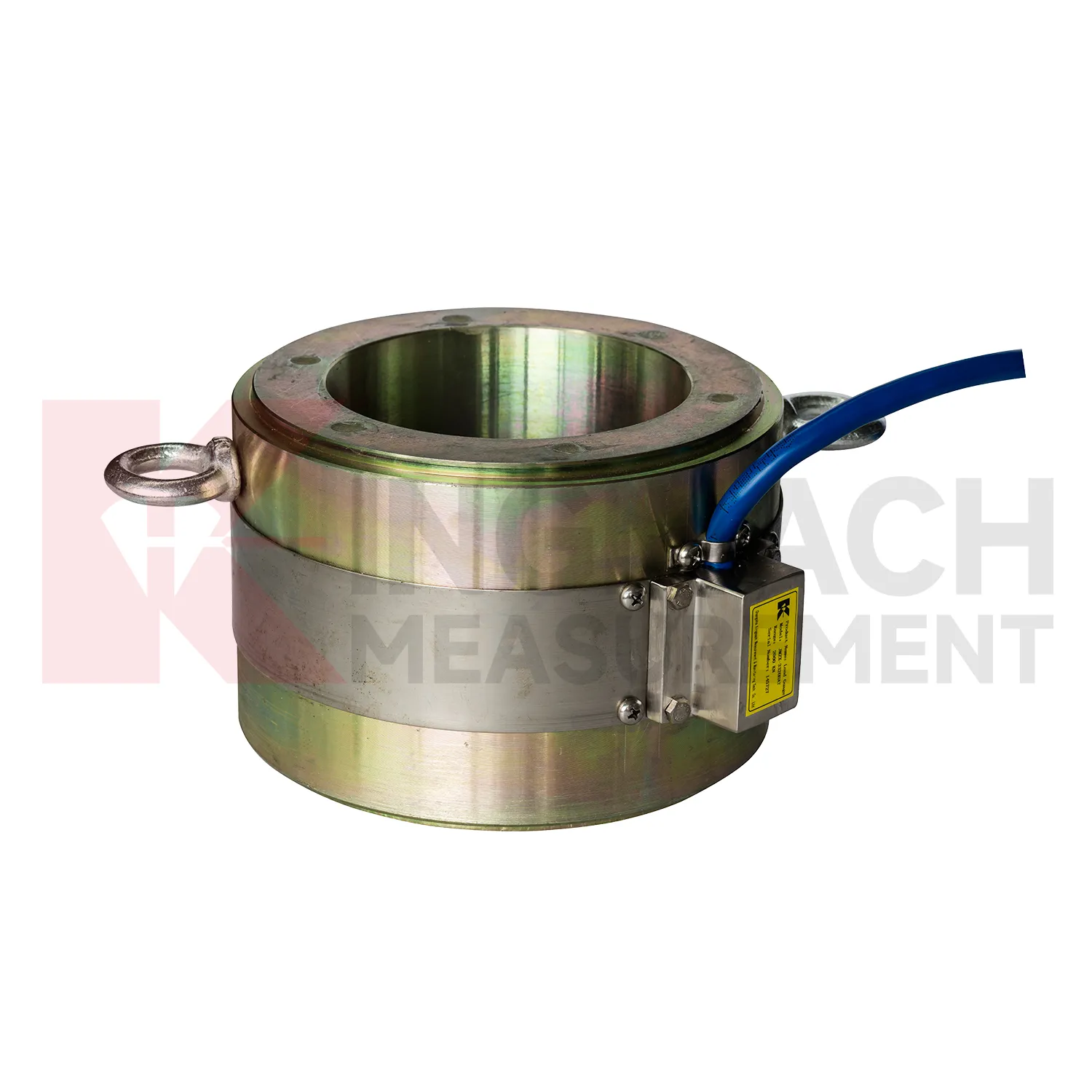

• ღრუ დატვირთვის უჯრედები (მაგ. JMZX-3XXXHAT ): მათ აქვთ ნახვრეტიანი დიზაინი წამყვან ღეროებისთვის, კლდის ჭანჭიკებისთვის და წყობის თავებისთვის. ძალა პირდაპირ ცენტრში გადის. ისინი იდეალურია ინსტალაციის შემდგომი მონიტორინგისთვის სტრუქტურული წევრის დარღვევის გარეშე.

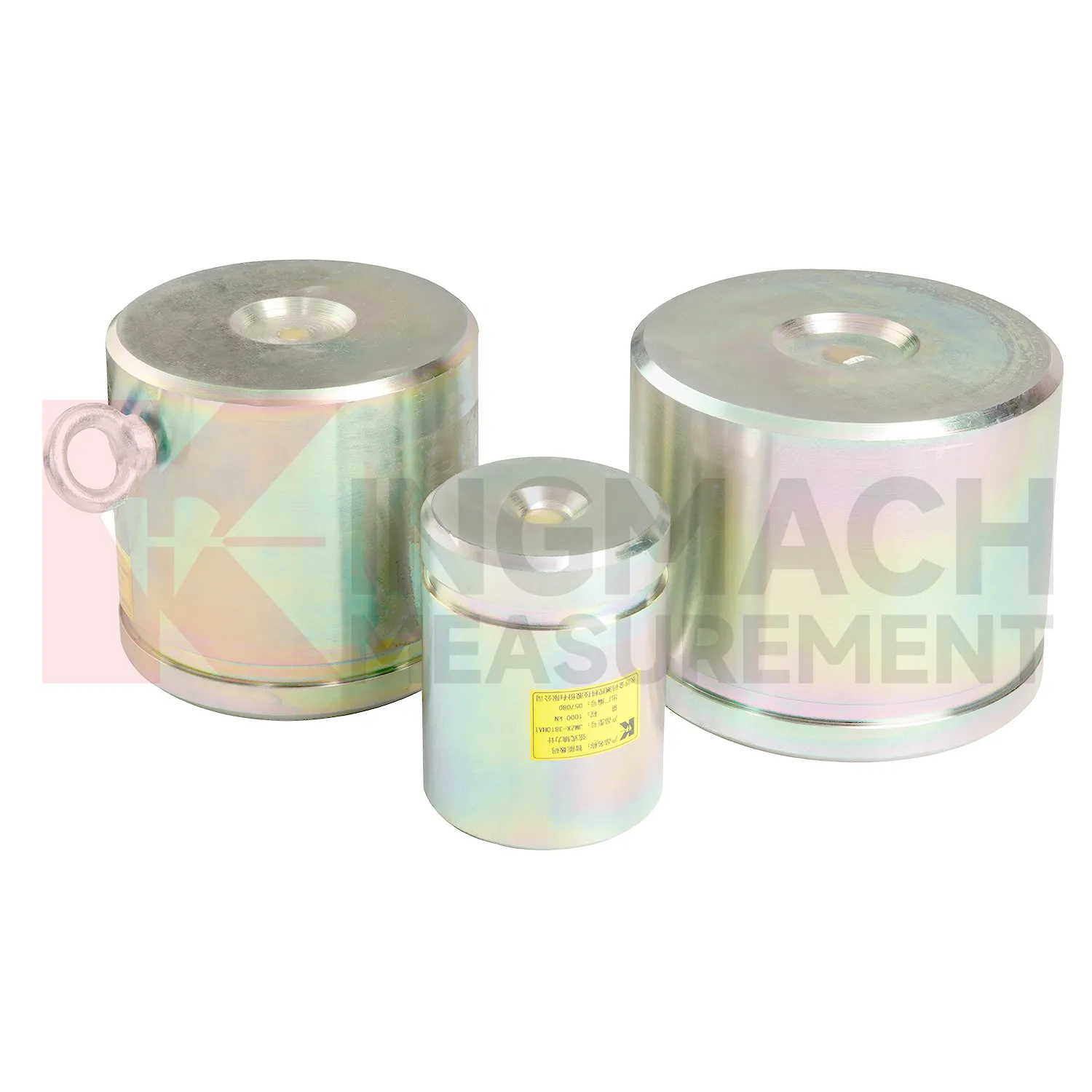

• მყარი დატვირთვის უჯრედები (მაგ. JMZX-34/35/36XXHAT ): ეს სვეტოვანი შეკუმშვის ელემენტები ზის სტრუქტურულ ზედაპირებს შორის. უჯრედი თავად ხდება მზიდი ჩანართი. ისინი იდეალურად ერგებიან უფრო მაღალი სიმძლავრის დიაპაზონს.
• ღერძული ძალის დატვირთვის მრიცხველები (მაგ. JMZX-38XXHAT ): ინჟინრები ახდენენ მათ ოპტიმიზაციას საკაბელო და საყრდენების მონიტორინგისთვის. ისინი აფიქსირებენ სტრესამდე ცვლილებებს დროთა განმავლობაში. ეს ფუნქცია გადამწყვეტია გრძელვადიანი ხიდისა და საყრდენი კედლის მუშაობისთვის.
• დედამიწის წნევის უჯრედები (მაგ. JMZX-50/51XXAT ): ეს დიდი დიამეტრის ბრტყელი უჯრედები ზომავს ნიადაგის სტრუქტურის ინტერფეისის სტრესს. "51" მსხვილი ვარიანტი უმკლავდება მაღალი დატვირთვის ნაპირსა და კაშხლის აპლიკაციებს.

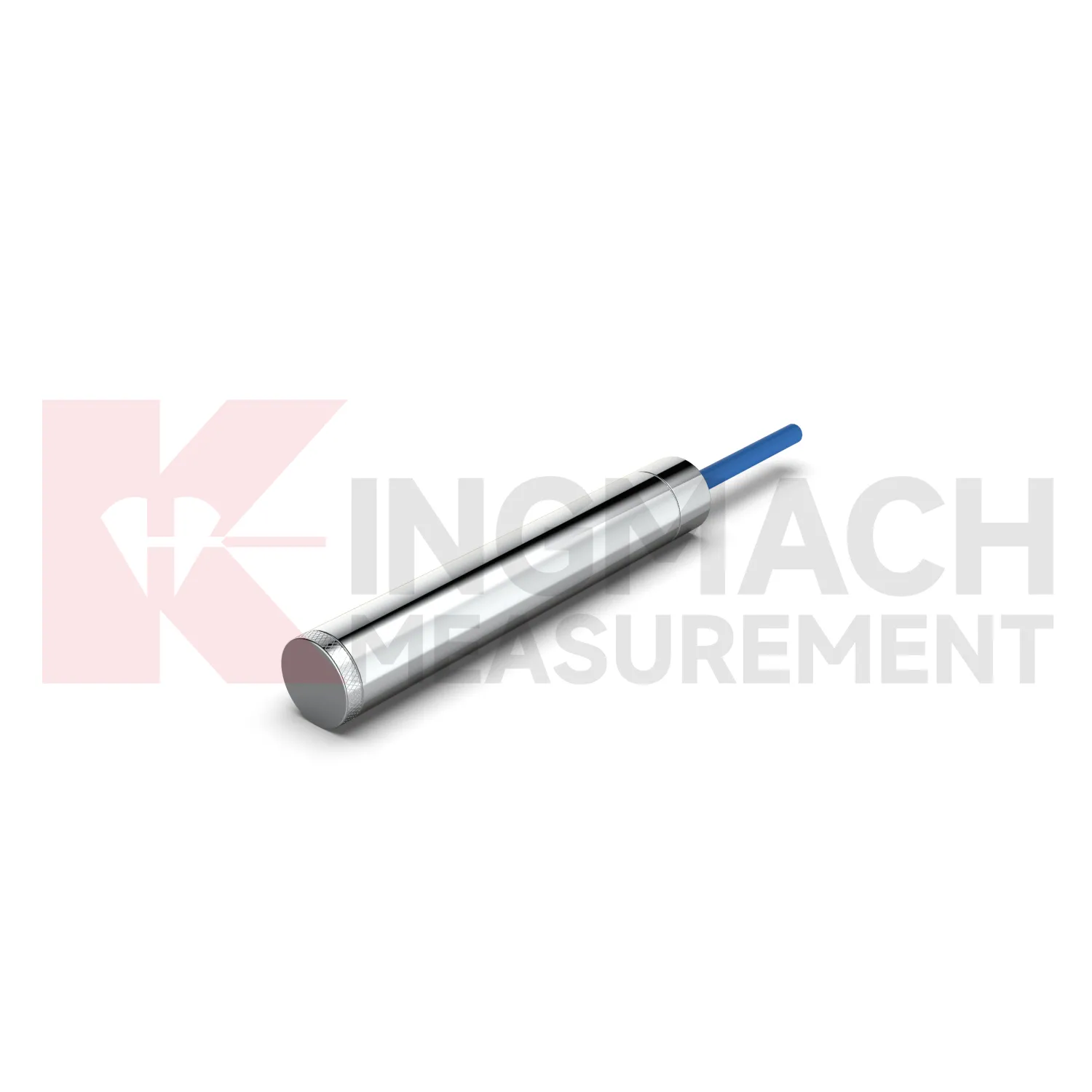

• პიეზომეტრები (მაგ. JMZX-55XXHAT ): ინჟინრები ირჩევენ მათ, როდესაც "დატვირთვა" წყლის წნევაა. ჭკვიანი ვიბრაციული მავთულის ტიპები ამუშავებს მიწისქვეშა წყლებისა და ფორების წნევის გრძელვადიან მონიტორინგს.

გადაწყვეტილების ფაქტორი 3: სიმძლავრე, სიზუსტე და ზედმეტ დაზუსტების ხაფანგი

ყურადღებით მიმართეთ სიმძლავრეს, რათა თავიდან აიცილოთ შესყიდვის საერთო შეცდომა გადაჭარბებული დაზუსტებისას. ბევრი გუნდი ყიდულობს მაქსიმალურ სიმძლავრეზე დაყრდნობით და არა რეალური ოპერაციული დიაპაზონის მიხედვით. მაგალითად, 5000 kN უჯრედის მოთავსება 400 kN აპლიკაციაში აიძულებს მას იმუშაოს მისი დიაპაზონის ყველაზე დაბალ 8%-ში. გარჩევადობა და განმეორებადობა მკვეთრად მცირდება დიაპაზონის უკიდურესობებში. როგორც წესი, აირჩიეთ უჯრედი, სადაც მოსალოდნელი ოპერაციული დატვირთვა ჯდება მისი ნომინალური სიმძლავრის 40%-დან 80%-მდე.

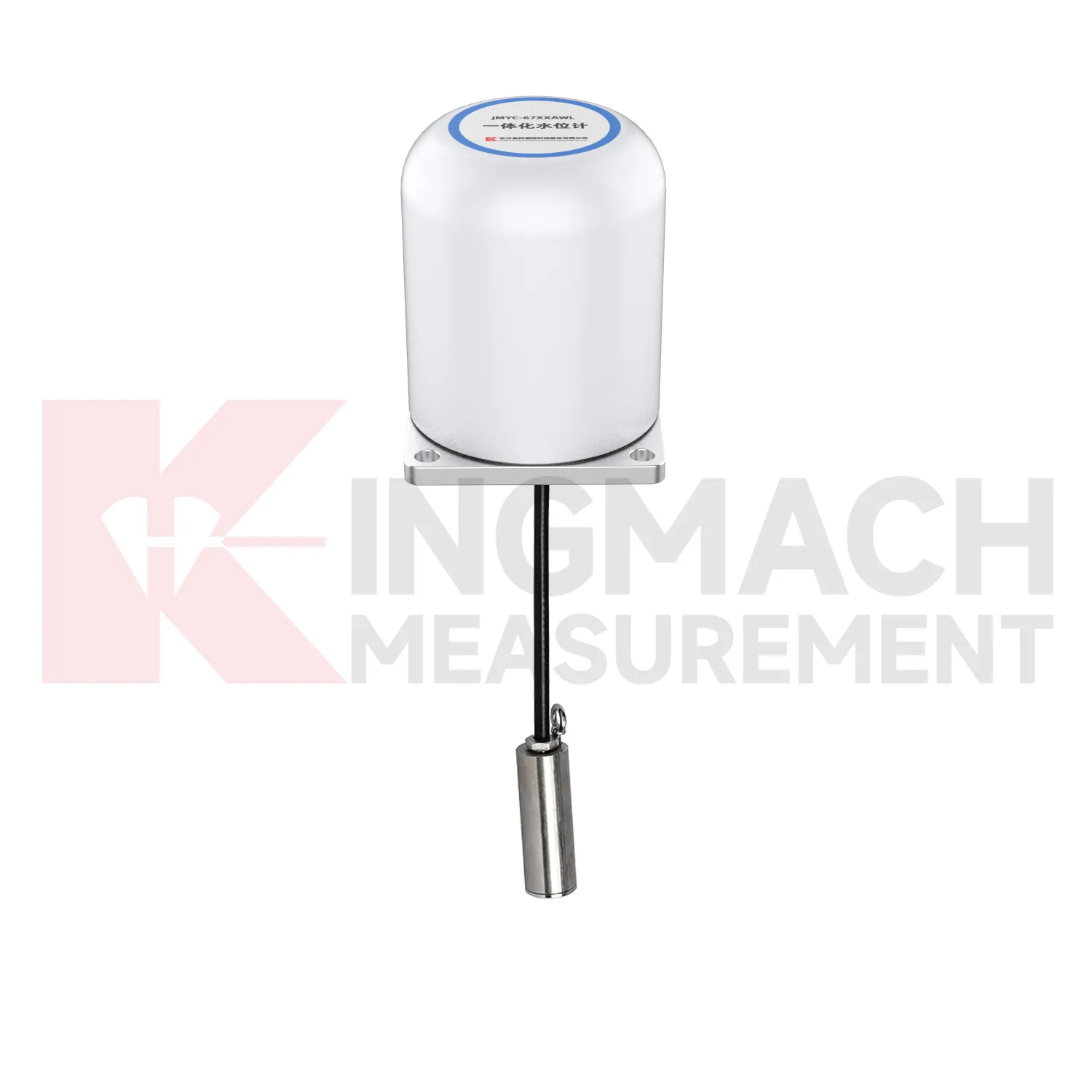

თქვენ ასევე უნდა გესმოდეთ სიზუსტის კლასები. ლაბორატორიული სიზუსტე მკვეთრად განსხვავდება დაყენებული სიზუსტისგან. ტემპერატურის ეფექტები, ექსცენტრიული დატვირთვა და კაბელის სიგრძე ცვლის ველის მუშაობას. ფართო დიაპაზონის უჯრედები, როგორიცაა JMYC-67XXAWL დიფერენციალური წნევის მრიცხველი , გთავაზობთ მოქნილობას. თქვენ უნდა შეაფასოთ, როდის დაზოგავენ ღირებულებას, წინააღმდეგ შემთხვევაში, როდესაც ისინი სწირავენ გარჩევადობას. და ბოლოს, განიხილეთ გრძელვადიანი სტაბილურობა. ვიბრაციული მავთულის სენსორები აჩვენებენ შესანიშნავ ცოცხალ და ნულოვანი დრიფტის ქცევას მრავალწლიანი მონიტორინგის პროგრამებში. ისინი ზოგადად აჯობებენ რეზისტენტულ დაძაბვის ლიანდაგის ტიპებს ამ სცენარებში.

გადაწყვეტილების ფაქტორი 4: ჩვეულებრივი სმარტ სენსინგის წინააღმდეგ

თქვენ უნდა გადაწყვიტოთ, როდის არის ბორტზე დაზვერვის მნიშვნელობა. ჩვეულებრივი ვიბრაციული მავთულის სენსორები გამოსცემს სიხშირის სიგნალს. მათ სჭირდებათ გარე წაკითხვა ან მონაცემთა ლოგერი. ისინი გვთავაზობენ ერთეულის ყველაზე დაბალ ღირებულებას, მაღალ საიმედოობას და ათწლეულების განმავლობაში დადასტურებულ შესრულებას.

პირიქით, ჭკვიანი (HAT) სენსორები შეიცავს ბორტ მიკროპროცესორს. ეს პროცესორი ამუშავებს სიგნალის კონდიცირებას, ტემპერატურის კომპენსაციას და ციფრულ RS-485/SDI-12 გამომავალს. ეს დაზვერვა გამორიცხავს ხმაურს დიდ საიტებზე ხანგრძლივი საკაბელო გაშვების დროს. თქვენ უნდა აირჩიოთ ჭკვიანი სენსორები 20 ან მეტი ინსტრუმენტის დიდი მასივებისთვის. ისინი ასევე გამოირჩევიან დისტანციურ საიტებსა თუ პროექტებში, რომლებიც საჭიროებენ პირდაპირ ინტეგრაციას SCADA ან IoT მონაცემთა პლატფორმებთან. ჩვეულებრივი სენსორები საკმარისი რჩება ხელით წაკითხვის პროგრამებისთვის ან მცირე საიტების დათვლისთვის. ყურადღებით გაითვალისწინეთ საკუთრების მთლიანი ღირებულება. ჭკვიანი სენსორები უფრო ძვირია წინასწარ, მაგრამ ისინი ამცირებენ მონაცემთა ლოგერის არხების რაოდენობას, გაყვანილობის სირთულეს და ტექნიკური ვიზიტებს ტიპიური 5-წლიანი მონიტორინგის პერიოდში.

გადაწყვეტილების ფაქტორი 5: სისტემური ინტეგრაცია

დატვირთვის უჯრედი არ არის მთელი სისტემა. მარტო დატვირთვის უჯრედი აწარმოებს მონაცემებს, მაგრამ მონიტორინგის სისტემა აწარმოებს ინსაიტს. თქვენ უნდა დააკონკრეტოთ წაკითხვები, მონაცემთა ლოგერები, ვიზუალიზაციის პროგრამული უზრუნველყოფა და განგაშის ზღვრები.

ჯერ დარწმუნდით სიგნალის თავსებადობას. გამომავალი ტიპი სრულყოფილად უნდა შეესაბამებოდეს მონაცემთა შეძენის სისტემას. საკაბელო მოსაზრებები თანაბრად სასიცოცხლოდ მნიშვნელოვანია. შეაფასეთ კაბელის სიგრძე სიგნალის პოტენციური დეგრადაციის წინააღმდეგ. გამოიყენეთ ჯავშანტექნიკის კაბელი მიწისქვეშა ან წყალქვეშა სირბილისთვის. იფიქრეთ ვიზუალიზაციისა და გაფრთხილების მექანიზმებზე. ავტომატური დაფები გარდაქმნის ნედლი დატვირთვის კითხვებს უსაფრთხოების ქმედით დაზვერვად. ეს დაზვერვა სასიცოცხლოდ მნიშვნელოვანია კაშხლის მონიტორინგისთვის, საძირკვლის ორმოს მართვისა და ხიდის ჯანმრთელობისთვის. მოძებნეთ პროექტის სპეციფიკური გადაწყვეტილებების პაკეტები, რომლებიც მორგებულია თქვენს ინფრასტრუქტურის ტიპზე.

პრაქტიკული შერჩევის ჩამონათვალი

შერჩევის საერთო შეცდომები (და როგორ ავიცილოთ თავიდან ისინი)

1. არასწორი ინდუსტრიის ფოკუსირება: სამრეწველო დატვირთვის უჯრედების დაზუსტება გეოტექნიკური გამოყენებისთვის საშიშია. მათ აქვთ არასწორი ფორმის ფაქტორი, არაადეკვატური დაცვის რეიტინგები და არ აქვთ გრძელვადიანი სტაბილურობის მონაცემები.

2. ინსტალაციის მეთოდოლოგიის იგნორირება: ღრუ უჯრედი მოითხოვს სრულყოფილ ღერძულ გასწორებას. გამოუცდელმა ეკიპაჟმა შეიძლება გამოიწვიოს ექსცენტრიული დატვირთვის შეცდომები, რაც ანადგურებს მონაცემებს მონიტორინგის მთელი პერიოდის განმავლობაში.

3. ყიდვა ერთეულის ფასზე: შესყიდვა მკაცრად ეფუძნება ფასს სენსორზე, ხოლო აპარატურის სისტემის მთლიანი ღირებულების იგნორირება იწვევს ბიუჯეტის გადაჭარბებას.

4. შემდგომი აზროვნების მონაცემების მიღება: მონაცემთა შეძენის სისტემის განხილვა, როგორც შემდგომი აზრი, ქმნის თავსებადობის მასობრივ ხარვეზებს.

5. მოვლა-პატრონობის უგულებელყოფა: 10-20+ წლიანი კაშხლის უსაფრთხოების მონიტორინგის პროგრამებში ხელახალი კალიბრაციის ან სენსორის შეცვლის დაგეგმვის შეუსრულებლობა საფრთხეს უქმნის გრძელვადიან უსაფრთხოებას.

მარჯვენა სენსორი, სწორი პროექტი, სწორი პარტნიორი

სწორი სენსორის არჩევა უზრუნველყოფს თქვენი პროექტის წარმატებას. თქვენ უნდა განსაზღვროთ თქვენი საზომი გარემო, შეესაბამებოდეს ძალის კონფიგურაციას, ოპტიმიზაცია მოახდინოთ სიმძლავრის დიაპაზონში, აირჩიოთ სწორი ინტელექტის დონე და ყურადღებით დაგეგმოთ თქვენი სისტემის ინტეგრაცია. რთული პროექტები დიდ სარგებელს მოაქვს ადრეული საინჟინრო დიალოგიდან, ვიდრე მონაცემთა ფურცლების მარტივი შედარებებით.

Kingmach-ის ტექნიკური გუნდი გთავაზობთ უფასო პროექტის მოთხოვნების მიმოხილვას. გაგზავნეთ თქვენი პროექტის პარამეტრები და მიიღეთ რეკომენდებული სენსორის სპეციფიკაცია 48 საათის განმავლობაში.→ [მიიღეთ უფასო ტექნიკური რეკომენდაცია]

ეს უფასო კონსულტაცია ხელს უწყობს ინსტრუმენტის ოპტიმალური არჩევის უზრუნველყოფას. თქვენ შეგიძლიათ შეისწავლოთ ჩვენი შესაბამისი პროექტის საქმის შესწავლა თქვენი ჩართულობის გასაღრმავებლად. დაათვალიერეთ ჩვენი ყოვლისმომცველი ჩატვირთვის უჯრედი რომ იპოვოთ ზუსტი ინსტრუმენტი თქვენი საჭიროებისთვის. ჩვენ გთავაზობთ მტკიცე გრძელვადიან მხარდაჭერას და კალიბრაციის სერვისებს თქვენი ინფრასტრუქტურის დასაცავად.
