ვიბრაციული მავთულის დაძაბვის ლიანდაგი და ელექტრული დაძაბვის ლიანდაგი: ძირითადი განსხვავებები

1. სწორი დაძაბვის ლიანდაგის არჩევა საინჟინრო პროექტებში

გლობალური მოთხოვნა სტრუქტურული ჯანმრთელობის მონიტორინგზე (SHM) ინფრასტრუქტურაში სწრაფად იზრდება. დაძაბულობის ზუსტი გაზომვა სასიცოცხლო მნიშვნელობის როლს ასრულებს პროექტის უსაფრთხოების, გრძელვადიანი გამძლეობისა და მარეგულირებელი წესების დაცვაში. პროექტის მენეჯერები, როგორც წესი, ირჩევენ ორ ძირითად ტექნოლოგიას შორის: ვიბრაციული მავთულის დაძაბვის ლიანდაგი (VWSG) და ელექტრული დაძაბვის ლიანდაგი (ESG). ეს სტატია გთავაზობთ დაძაბულობის ლიანდაგის ყოვლისმომცველ შედარებას, რათა დაეხმაროს ინჟინრებს, კონტრაქტორებს და შესყიდვების გუნდებს სწორი გადაწყვეტილებების შერჩევაში მათი კონკრეტული პროექტებისთვის.

2. სამუშაო პრინციპები: როგორ ზომავს თითოეული ტექნოლოგია დაძაბულობას

2.1 ვიბრაციული მავთულის დაძაბვის ლიანდაგი (VWSG)

VWSG მუშაობს სენსორის შიგნით დაძაბული მავთულის სიხშირის ცვლილების საფუძველზე. სტრუქტურული დაძაბვა იწვევს დაძაბულობის ცვალებადობას ამ მავთულში, რაც შემდეგ იწვევს გაზომვადი სიხშირის ცვლას. ეს გენერირებული სიგნალი არსებითად ციფრულია, რაც იმას ნიშნავს, რომ ის სტაბილური რჩება დიდ დისტანციებზე გადაცემის დროსაც კი. ინჟინრებისთვის მთავარი ხედვა არის ის, რომ სიხშირეზე დაფუძნებული ეს სიგნალი არსებითად ციფრულია და რჩება უაღრესად სტაბილური მაშინაც კი, როდესაც გადაიცემა დიდ დისტანციებზე. ეს არის VWSG ტექნოლოგიის მთავარი უპირატესობა მკაცრი გარემოში.

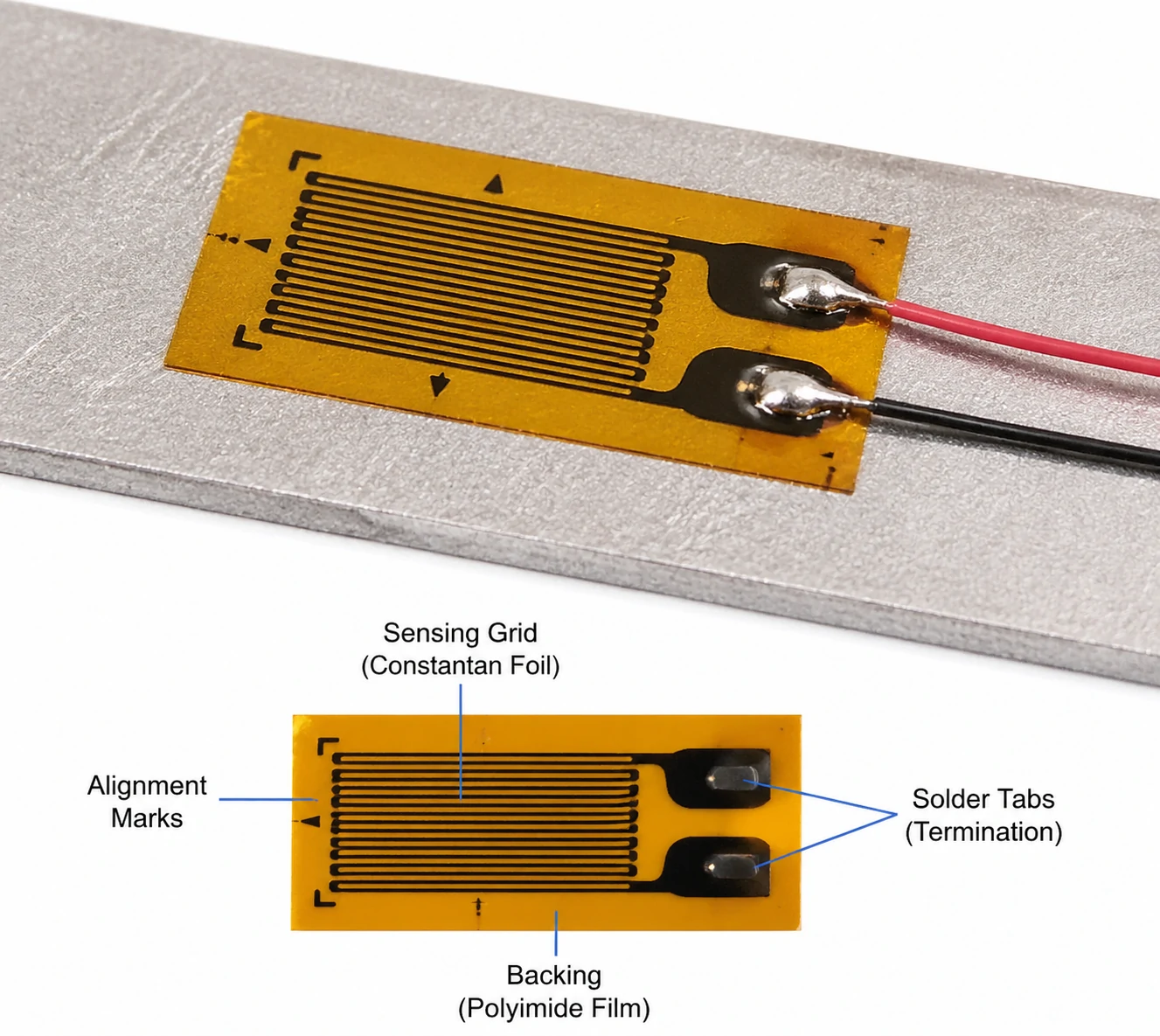

2.2 ელექტრული დაძაბვის ლიანდაგი (ESG)

ელექტრული დაძაბვის ლიანდაგი, ან წინააღმდეგობის დაძაბვის საზომი, მუშაობს ელექტრული წინააღმდეგობის ცვლილების საფუძველზე. ფიზიკური დაძაბვა იწვევს ამ წინააღმდეგობის ცვლილებას, რომელსაც უიტსტოუნის ხიდის წრე შემდეგ გარდაქმნის გაზომვადი ძაბვის გამოსავალად. ეს ანალოგური სისტემა საჭიროებს სიგნალის ფრთხილად კონდიცირებას და გაძლიერებას გამოსაყენებელი მონაცემების შესაქმნელად. მთავარი მოსაზრება არის ის, რომ ESG აჯობებს მიკროსკოპული ცვლილებების გამოვლენას, მაგრამ მნიშვნელოვნად უფრო დაუცველია გარემოს ჩარევის მიმართ.

3. შესრულების შედარება: სიზუსტე, სტაბილურობა და მგრძნობელობა

3.1 გაზომვის სიზუსტე

ელექტრული დაძაბვის საზომი იძლევა მაღალ მოკლევადიან სიზუსტეს. ამის საპირისპიროდ, ვიბრაციული მავთულის დაძაბვის ლიანდაგი უზრუნველყოფს განსაკუთრებულად საიმედო გრძელვადიან სიზუსტეს.

3.2 გრძელვადიანი სტაბილურობა

VWSG გამოირჩევა მრავალწლიანი მონიტორინგის პროექტებში, რადგან მისი ფიზიკური მექანიზმი თავისებურად ეწინააღმდეგება დრიფტს. ESG ხშირად ებრძვის გრძელვადიან აპლიკაციებს. ESG ძალიან მიდრეკილია სიგნალის დრიფტისა და არასასურველი ტემპერატურის ეფექტებისკენ დროთა განმავლობაში.

3.3 მგრძნობელობა და გარჩევადობა

ESG გთავაზობთ უმაღლეს სენსიტიურობას, რაც მას უკეთესად ერგება მიკროდაძაბულობის გაზომვას, ლაბორატორიული ტესტირების ჩატარებას და დინამიური გაზომვის ცვლილებების აღრიცხვას. VWSG მუშაობს ოდნავ დაბალი გარჩევადობით, რაც მას იდეალურს ხდის სტატიკური და ნელა ცვალებადი დატვირთვების მონიტორინგისთვის.

4. გარემოსადმი ადაპტირება: რომელია უკეთესად მძიმე პირობებში?

4.1 ტემპერატურის წინააღმდეგობა

ტემპერატურის ცვლილებები გავლენას ახდენს ჯანმრთელობის მონიტორინგის ყველა სტრუქტურულ სენსორზე. VWSG-ს აქვს ჩაშენებული ტემპერატურის კომპენსაცია, რაც აუმჯობესებს მონაცემთა შეგროვების პროცესს. ESG მოითხოვს გარე კომპენსაციის მექანიზმებს ტემპერატურის მერყეობის დროს მონაცემთა მთლიანობის შესანარჩუნებლად.

4.2 ტენიანობა, კოროზია და მტვერი

VWSG სრულად არის დალუქული ელემენტების მიმართ, რაც მას ძალიან შესაფერისს ხდის ჩაშენებული აპლიკაციებისთვის. ESG ძალიან მგრძნობიარეა ინსტალაციის ხარისხის მიმართ და საჭიროებს მნიშვნელოვან გარე დაცვას ტენიანობისა და მტვრის გადარჩენისთვის.

4.3 ელექტრომაგნიტური ჩარევა (EMI)

VWSG მთლიანად იმუნურია ელექტრომაგნიტური ჩარევის მიმართ, რადგან ის ეყრდნობა სიხშირის სიგნალს. ESG რჩება ძალიან მგრძნობიარე EMI-ს მიმართ, რადგან ის გამოსცემს ანალოგურ სიგნალს. ეს იმუნიტეტი უზრუნველყოფს გაყიდვის ძლიერ კუთხეს VWSG სენსორების გამოსაყენებლად ძირითად ინფრასტრუქტურულ პროექტებში. ისინი განსაკუთრებულად კარგად მუშაობენ სანაპირო რეგიონებში, მიწისქვეშა გვირაბებში და დიდ კაშხლებში.

5. ინსტალაცია და მოვლა: პრაქტიკული მოსაზრებები ინჟინრებისთვის

5.1 ინსტალაციის სირთულე

ESG მოითხოვს ინსტალაციის ზედმიწევნით პროცესს. ტექნიკოსებმა უნდა შეასრულონ ზედაპირის ზუსტი მომზადება და უზრუნველყონ კრიტიკული წებოვანი შემაკავშირებელი ზუსტი წაკითხვის მისაღწევად. VWSG გთავაზობთ ბევრად უფრო მტკიცე ინსტალაციის გამოცდილებას. მუშებს შეუძლიათ ადვილად მოარგონ VWSG ბეტონის პირდაპირი ჩანერგვისთვის სენსორის კომპრომისის გარეშე.

5.2 მოვლის მოთხოვნები

ESG-ს აქვს უფრო მაღალი მარცხის რისკი ამ სფეროში. ოპერატორებმა უნდა შეასრულონ ხშირი დაკალიბრება, რათა ესგ-მა სწორად იმოქმედოს. VWSG საჭიროებს მინიმალურ მოვლას ინსტალაციის შემდეგ. ეს გამძლეობა იწვევს VWSG-ის ძალიან ხანგრძლივ მომსახურებას.

6. მონაცემთა შეძენისა და მონიტორინგის სისტემების თავსებადობა

6.1 სიგნალის გადაცემა

VWSG უპრობლემოდ უმკლავდება შორ მანძილზე გადაცემას, აგზავნის ზუსტ სიგნალებს რამდენიმე კილომეტრამდე. ESG ებრძვის გრძელ კაბელებს და მკაცრად შეზღუდულია სიგნალის ხმაურით.

6.2 ინტეგრაცია SHM სისტემებთან

ორივე ტიპის სენსორი გთავაზობთ ინტეგრაციას ჯანმრთელობის მონიტორინგის თანამედროვე სტრუქტურულ ქსელებთან. ისინი უზრუნველყოფენ თავსებადობას სტანდარტულ მონაცემთა ლოგერებთან. ისინი შეუფერხებლად უკავშირდებიან IoT მონიტორინგის პლატფორმებს და დისტანციური მონიტორინგის სისტემებს. ეს თავსებადობა წარმოადგენს დიდ შესაძლებლობას კლიენტებს წარუდგინოს სრული მონიტორინგის გადაწყვეტილებები.

7. ტიპიური აპლიკაციები: სადაც თითოეული სენსორი საუკეთესოდ მუშაობს

7.1 ვიბრაციული მავთულის დაძაბვის ლიანდაგის გამოყენება

• კაშხლები და ჰიდროელექტროსადგურები
• ხიდები და გვირაბები
• ღრმა საძირკვლები
• ფერდობები და გეოტექნიკური მონიტორინგი

7.2 ელექტრული დაძაბვის ლიანდაგის გამოყენება

• ლაბორატორიული ტესტირება
• კოსმოსური და საავტომობილო R&D
• მოკლევადიანი სტრუქტურული ტესტირება
• მაღალი სიხშირის დინამიური გაზომვები

8. ღირებულება ღირებულების წინააღმდეგ: მოკლევადიანი ბიუჯეტი და გრძელვადიანი ROI

ვიბრაციული მავთულის წინააღმდეგ დაძაბულობის მრიცხველის ვარიანტების გაანალიზებისას, გუნდებმა უნდა გამოიყურებოდეს საწყისი შესყიდვის ფასის მიღმა. ESG გთავაზობთ დაბალ საწყის ღირებულებას. თუმცა, ხშირი მოვლა და ჩანაცვლება იწვევს ესგ-ს სასიცოცხლო ციკლის გაცილებით მაღალ ღირებულებას. VWSG მოითხოვს უფრო მაღალ წინასწარ ინვესტიციას. დროთა განმავლობაში, VWSG უზრუნველყოფს შენარჩუნებისა და ჩანაცვლების დაბალ ღირებულებას. შესყიდვების გადამწყვეტი ხედვა არის ის, რომ საკუთრების მთლიანი ღირებულება (TCO) გაცილებით მნიშვნელოვანია დიდ, მრავალწლიან პროექტებში.

9. გადაწყვეტილების გზამკვლევი: როგორ ავირჩიოთ სწორი დაძაბვის ლიანდაგი თქვენი პროექტისთვის

9.1 ძირითადი შერჩევის კრიტერიუმები

შესყიდვების გუნდებმა უნდა შეაფასონ რამდენიმე ძირითადი ფაქტორი სენსორის საბოლოო შერჩევის დაწყებამდე. თქვენ უნდა გაითვალისწინოთ პროექტის მთლიანი ხანგრძლივობა და კონკრეტული გარემო პირობები ადგილზე. თქვენ ასევე უნდა განსაზღვროთ საჭირო სიზუსტე, გამოიკვეთოთ თქვენი მკაცრი ბიუჯეტის შეზღუდვები და შეაფასოთ ინსტალაციის საერთო მიზანშეწონილობა.

9.2 სწრაფი შედარების ცხრილი

ფაქტორი	ვიბრაციული მავთული	ელექტრო
სტაბილურობა	შესანიშნავი	საშუალო
მგრძნობელობა	საშუალო	შესანიშნავი
გამძლეობა	შესანიშნავი	დაბალი
ღირებულება (საწყისი)	უმაღლესი	ქვედა

10. დასკვნა: ტექნოლოგიის შესაბამისობა პროექტის საჭიროებებთან

სტრუქტურული სენსორების შერჩევისას უბრალოდ არ არსებობს "ერთი ზომით მორგებული" გადაწყვეტა. მოკლედ, VWSG არის უმაღლესი არჩევანი მკაცრი გარემოში გრძელვადიანი მონიტორინგისთვის. ESG რჩება საუკეთესო ინსტრუმენტად მაღალი სიზუსტის, მოკლევადიანი ტესტირების აპლიკაციებისთვის.

ვიწვევთ მკითხველს, მოითხოვონ ტექნიკური კონსულტაცია ჩვენს საინჟინრო გუნდთან. ჩვენ შეგვიძლია დაგეხმაროთ მიიღოთ მორგებული სენსორული გადაწყვეტილებები და ღრმად განიხილოთ თქვენი კონკრეტული პროექტის მოთხოვნები. დაგვიკავშირდით დაძაბულობის მონიტორინგის მორგებული გადაწყვეტისთვის თქვენი შემდეგი ინფრასტრუქტურული პროექტისთვის.

[დაგვიკავშირდით ახლავე!]

ხშირად დასმული კითხვები

1. რა არის მთავარი განსხვავება ვიბრაციული მავთულის დაძაბვის ლიანდაგსა და ელექტრო დაძაბვის ლიანდაგს შორის?

მთავარი განსხვავება მდგომარეობს მათ მუშაობის პრინციპებში. VWSG ეყრდნობა დაძაბული მავთულის სიხშირის ცვლას დაძაბულობის გასაზომად, ხოლო ESG ზომავს დაძაბულობას ელექტრული წინააღმდეგობის ცვლილების გზით.

2. რომელი დაძაბულობის ლიანდაგი უკეთესია გრძელვადიანი ინფრასტრუქტურული პროექტებისთვის?

ვიბრაციული მავთულის დაძაბვის ლიანდაგი უკეთესია გრძელვადიანი პროექტებისთვის. მას აქვს თანდაყოლილი წინააღმდეგობა სიგნალის დრიფტის მიმართ და ადვილად უძლებს მკაცრ გარემო პირობებს მრავალი წლის განმავლობაში.

3. რატომ ებრძვიან ელექტრული დაძაბვის ლიანდაგები შორ მანძილზე სიგნალის გადაცემას?

ელექტრული დაძაბვის ლიანდაგები გამოყოფენ ანალოგური ძაბვის სიგნალს. ეს ანალოგური სიგნალი იშლება კაბელის ხანგრძლივი გაშვების დროს და ადვილად იღებს ელექტრომაგნიტურ ჩარევას (EMI) და სიგნალის ხმაურს.

4. შემიძლია თუ არა ელექტრული დაძაბვის ლიანდაგების ჩასმა პირდაპირ ბეტონში?

მიუხედავად იმისა, რომ ეს შესაძლებელია, არ არის რეკომენდებული ფართო გარე დაცვის გარეშე. VWSG-ები სრულად დალუქულია და ბუნებრივად გამძლეა, რაც მათ ინდუსტრიის სტანდარტად აქცევს პირდაპირი ბეტონის ჩამონტაჟებისთვის.

5. რომელი ვარიანტი უზრუნველყოფს ინვესტიციის უკეთ ანაზღაურებას (ROI)?

მოკლევადიანი ან ლაბორატორიული პროექტებისთვის, ESG გთავაზობთ უკეთეს ROI-ს დაბალი საწყისი ხარჯების გამო. ფართომასშტაბიანი ან მრავალწლიანი ინფრასტრუქტურული პროექტებისთვის, VWSG უზრუნველყოფს მნიშვნელოვნად უკეთეს ROI-ს, რადგან მისი საკუთრების მთლიანი ღირებულება დაბალია მინიმალური მოვლისა და ჩანაცვლების საჭიროების გამო.
