GNSS JMBD-1050

ზოგადი ინფორმაცია პროდუქტის შესახებ

პროდუქტის ბიზნეს პირობები

აღწერა

შესავალი:

GNSS არის ახალი თაობის, ყველა ამინდის პირობებში, უყურადღებო ავტომატური პოზიციონირების სისტემა, რომელიც შემუშავებულია მაღალი ხარისხის და მაღალი სიზუსტის System-on-Chip (SoC) გამოყენებით, რომელიც მხარს უჭერს მრავალ თანავარსკვლავედს და მრავალ სიხშირის მაღალი სიზუსტის პოზიციონირებას. ის თავსებადია ჩინეთის BeiDou სანავიგაციო სატელიტური სისტემის (BDS B1/B2), შეერთებული შტატების GPS (L1/L2), რუსეთის GLONASS (L1/L2) და ევროპის გალილეოს (E1/E5b) სიგნალებთან. საინჟინრო პროექტების მონიტორინგის წერტილებზე განლაგებული ერთი ან მეტი პოზიციონირების ერთეულისგან შემდგარი სისტემა ზომავს ჰორიზონტალურ და ვერტიკალურ გადაადგილებებს. ეს სისტემა წარმოადგენს ყველა ამინდის უპილოტო ავტომატური გადაადგილების გაზომვის სისტემას.

მუშაობის პრინციპი:

1.სენსორული პრინციპი:

მაღალი ხარისხის და მაღალი სიზუსტის SoC ჩიპებზე დაფუძნებული, ახალი თაობის GNSS ლოკატორები მხარს უჭერს მთელი სისტემის მრავალ სიხშირის მაღალი სიზუსტის პოზიციონირებას. ეს არის ტექნოლოგია, რომელიც იღებს სიგნალებს დედამიწის ხელოვნური თანამგზავრებიდან ატომური საათის სისტემით და ატარებს წერტილოვან გაზომვებს. პოზიციონერი იღებს არანაკლებ ოთხი თანამგზავრის დროის კოდირებას, ხოლო თავად ლოკატორის პოზიციის მიღება შესაძლებელია ამოხსნის გზით და შეიძლება განხორციელდეს დინამიური მონიტორინგი.

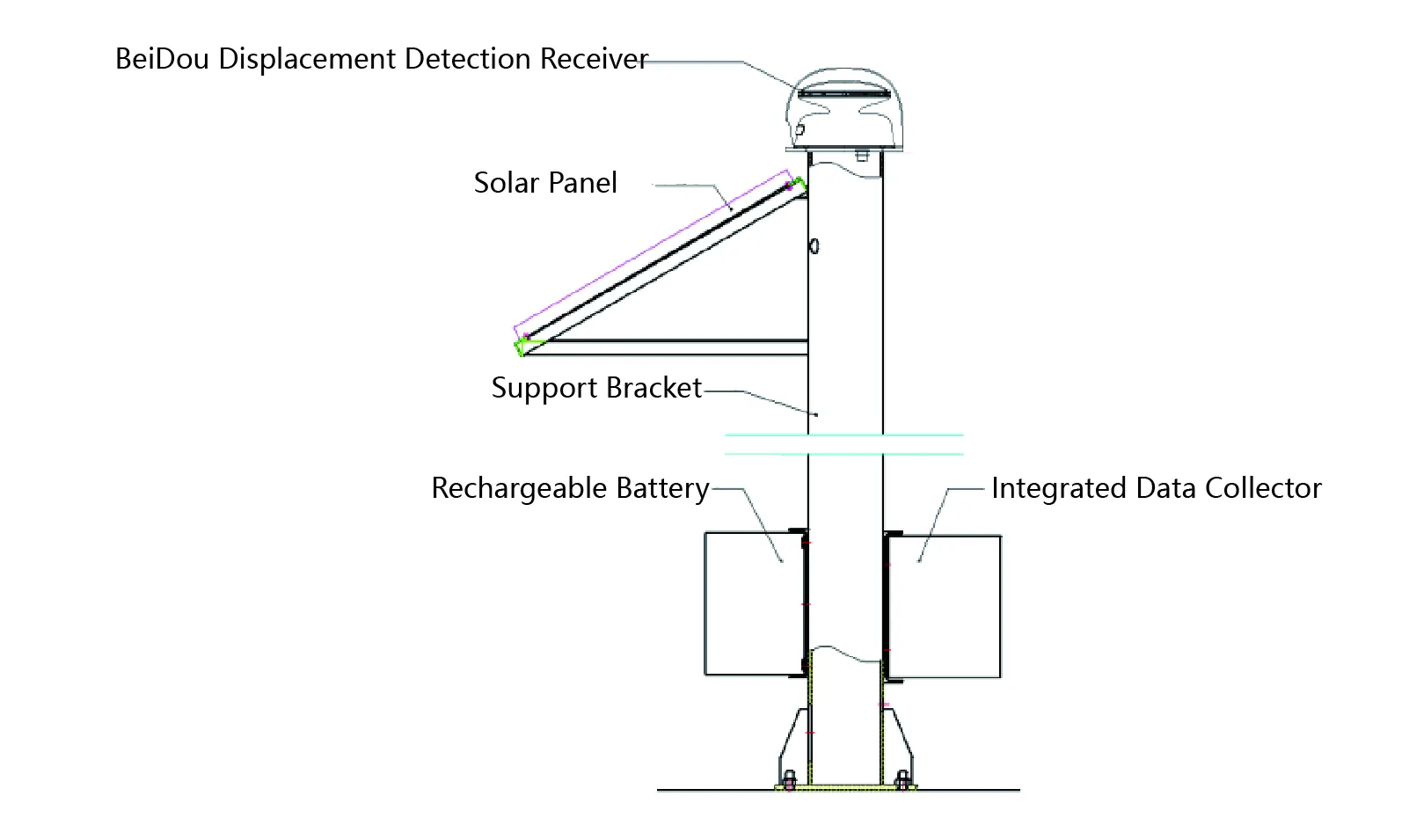

GPS დისტანციური გადაადგილების საზომი სისტემა შედგება GNSS (სრული სისტემის) ლოკატორისგან, სამონტაჟო ფრჩხილისგან, მზის პანელებისგან, ბატარეებისგან და ა.შ.

2.სისტემის პრინციპი:

სისტემა, რომელიც შედგება მრავალი პოზიციონირების ინსტრუმენტებისგან, ზომავს საკუთარ პოზიციებს კოორდინირებული დიფერენციალური გამოთვლების შესრულებისას ურთიერთდაკავშირების საშუალებით, რაც საშუალებას იძლევა მაღალი სიზუსტის ფარდობითი გადაადგილების გაზომვები. ასეთ საინჟინრო პროექტებში, ლოკატორი შეიძლება განლაგდეს თანაბრად საბაზისო წერტილით, სატესტო წერტილით, იღებს სატესტო წერტილის მაღალი სიზუსტის პოზიციის ცვლილების მნიშვნელობას მონაცემთა წერტილის მიმართ.

პროდუქტის გარეგნობა:

JMBD-1050 მასპინძელი პანელი მოიცავს 3 ინდიკატორს და 1 ინტერფეისს.

1. დენის ინდიკატორის შუქი: განათებული მიუთითებს დენის მიერთებაზე;

2.4G ინდიკატორის შუქი: განათებული მიუთითებს ნორმალურ 4G ქსელურ კომუნიკაციაზე;

3. GNSS პოზიციონირების ინდიკატორის შუქი: განათებული მიუთითებს წარმატებულ პოზიციონირებაზე;

4. დენის ინტერფეისი და RS485 საკომუნიკაციო ინტერფეისი.

აპლიკაციები

იგი ფართოდ გამოიყენება საინჟინრო სფეროებში, როგორიცაა ფერდობები, ჩქაროსნული რკინიგზა, ხიდები, შენობები, მაღაროები და კაშხლები სტრუქტურული ფარდობითი გადაადგილების ცვლილებების ზუსტი გაზომვის მისაღწევად.

სპეციფიკაციები
