ღრუ დატვირთვის უჯრედები ხიდის კაბელისა და წამყვანების მონიტორინგისთვის: შერჩევის სახელმძღვანელო და სპეციფიკაციები

საკაბელო ხიდები, წინასწარ დაძაბული ბეტონის გემბანები და კაშხლის სამაგრები ეყრდნობა ზუსტად დაკალიბრებულ დაძაბულობას სტრუქტურული მთლიანობის შესანარჩუნებლად. ხუთ პროცენტზე მცირე გადახრებმა შეიძლება დააჩქაროს დაღლილობის უკმარისობა. მათ ასევე შეუძლიათ გამოიწვიონ უეცარი, კატასტროფული სტრუქტურული გადატვირთვა. ძალის გაზომვის ტრადიციული მეთოდები მოიცავს ჯეკზე წნევის მრიცხველებს და პერიოდულ აწევის ტესტს. ეს მეთოდები არის წყვეტილი და ძალიან შრომატევადი. გარდა ამისა, ისინი სრულიად უვარგისია მუდმივი, გრძელვადიანი სტრუქტურული ჯანმრთელობის მონიტორინგისთვის. მონიტორინგის ეს ხარვეზი კრიტიკულ ინფრასტრუქტურას დაუცველს ტოვებს.

ღრუ დატვირთვის უჯრედი უზრუნველყოფს ამ პრობლემის ელეგანტურ, მუდმივ გადაწყვეტას. ეს სენსორი ასევე ცნობილია, როგორც ნახვრეტიანი ან რგოლოვანი დატვირთვის უჯრედი, ეს სენსორი ჯდება პირდაპირ ჭანჭიკზე, მყესზე ან სამაგრის ღეროზე. ის მუდმივად ზომავს კომპრესიულ ძალას სტრუქტურული სისტემის შეფერხების გარეშე. ეს სტატია შეისწავლის ამ სენსორების მუშაობის პრინციპებსა და ტექნოლოგიურ უპირატესობებს. ის ასევე მოიცავს მოდელის შერჩევას, ძირითად აპლიკაციებს, სისტემურ ინტეგრაციას და შესყიდვის კრიტიკულ კრიტერიუმებს.

როგორ მუშაობს ვიბრაციული მავთულის ღრუ დატვირთვის უჯრედი: ახსნილია რგოლის მრავალ სიმებიანი დიზაინი

ინჟინრებმა უნდა გააცნობიერონ, თუ როგორ მუშაობს ვიბრაციული მავთულის ღრუ დატვირთვის უჯრედი, რომ სწორად დააკონკრეტოთ იგი. მოწყობილობა ეყრდნობა მყარ რგოლოვან რგოლს. ეს ელასტიური ფოლადის ბეჭედი გადის მკაცრ მრავალსაფეხურიან სტაბილურობის მკურნალობას. იგი თანაბრად ანაწილებს კომპრესიულ დატვირთვას გარშემოწერილობის გარშემო. ეს რგოლოვანი დიზაინი გამორიცხავს ექსცენტრიულ დატვირთვის შეცდომებს, რომლებიც ხშირად აწუხებს ბრტყელ ფირფიტის დატვირთვის უჯრედებს არასწორი ინსტალაციის დროს.

ამ რგოლის შიგნით, მწარმოებლები იყენებენ მრავალ აკორდის ვიბრაციულ მავთულს. სიმძლავრის მიხედვით, სენსორი იყენებს სამ, ოთხ ან ექვს აკორდას სიმების კონფიგურაციას. ეს მრავალჯერადი აკორდები საშუალოდ ხაზს უსვამს ხაზს ბეჭდის განივი მონაკვეთზე. ამ განლაგების გამო, JMZX-3XXXHAT სერია იტყობინება დატვირთვები ძალიან მგრძნობიარე 0.1-დან 1 KN გარჩევადობით, თუნდაც მასიური 8000 KN სრულმასშტაბიანი სიმძლავრით.

ძირითადი მექანიზმი არის თავად ვიბრაციული მავთულის პრინციპი. თითოეული ულტრა მაღალი სიმტკიცის ფოლადის მავთული დამაგრებულია საერთაშორისო სტანდარტების წამყვანი შედუღების გამოყენებით. მავთულის აგზნების სიხშირე პირდაპირპროპორციულია მისი დაძაბულობის. ეს სიხშირეზე დაფუძნებული გამომავალი რჩება სრულიად იმუნური საკაბელო წინააღმდეგობის ვარიაციებისა და ელექტრომაგნიტური ჩარევის მიმართ. ეს ელექტრული იმუნიტეტი აუცილებელია გადატვირთულ სამშენებლო ობიექტებზე გრძელ კაბელებზე.

გარდა ამისა, ჩაშენებული ინტელექტუალური ჩიპი მუდმივად ინახავს სენსორის უნიკალურ კალიბრაციის ფაქტორებს. ჩიპს შეუძლია 800-მდე გაზომვის ჩანაწერი, მათ შორის დროის ანაბეჭდები, ტემპერატურა და ნულოვანი კორექტირების მნიშვნელობები. ეს ფუნქცია ინჟინრებს საშუალებას აძლევს განახორციელონ საველე კალიბრაციის შემოწმება დანაყოფი ქარხანაში დაბრუნების გარეშე. და ბოლოს, ჩაშენებული ტემპერატურის სენსორი უზრუნველყოფს ტემპერატურის ავტომატურ კორექტირებას ყოველი გაზომვის ციკლში. ეს გამორიცხავს თერმულად გამოწვეულ ცრუ კითხვებს გარე ან ჩამარხულ დანადგარებში.

ვიბრაციული მავთული დაძაბულობის ლიანდაგი ჰიდრავლიკის წინააღმდეგ: რატომ იმარჯვებს ღრუ VW უჯრედი გრძელვადიანი სამოქალაქო მონიტორინგისთვის

მყიდველები ხშირად ადარებენ ღრუ დატვირთვის უჯრედებს მხოლოდ საწყისი შესყიდვის ფასის საფუძველზე. თუმცა, თქვენ უნდა შეაფასოთ მონიტორინგის მთლიანი ღირებულება. ეს მოიცავს გრძელვადიან ნულოვანი დრიფტს, ტექნიკურ მოთხოვნებს, სიგნალის მანძილის შეზღუდვებს და საერთო მონაცემთა საიმედოობას.

• რეზისტენტული (ფოლგა) ღრუ დატვირთვის უჯრედები: ეს სენსორები გვთავაზობენ უფრო დაბალ ღირებულებას. თუმცა, ისინი ძალიან მგრძნობიარენი არიან დროთა განმავლობაში ნულოვანი დრიფტის მიმართ. ისინი ასევე განიცდიან ტენიანობის გამოწვეულ წინააღმდეგობის ცვლილებებს და დიდწილად ეყრდნობიან გამაძლიერებლებს კაბელის სიგრძეზე, რომელიც 50 მეტრს აღემატება. ისინი შეუფერებელია მუდმივი უყურადღებო მონიტორინგისთვის.
• ჰიდრავლიკური დატვირთვის უჯრედები: ეს მოწყობილობები მთლიანად თავიდან აიცილებენ ელექტრო ჩარევის შეშფოთებას. თუმცა, მათ სჭირდებათ სითხის ხშირი მოვლა. ისინი მიდრეკილნი არიან გაჟონვისკენ ჩაშენებულ ან დახურულ სტრუქტურულ დანადგარებში. გარდა ამისა, მათ არ შეუძლიათ წაკითხვის გადაცემა დისტანციურ მონაცემთა ლოგერებზე მეორადი წნევის გადამყვანების დამატების გარეშე.
• ვიბრაციული მავთულის ღრუ დატვირთვის უჯრედები: ეს სენსორები აწარმოებენ სიხშირის გამომავალს, რომელიც სტაბილურად რჩება ათწლეულების განმავლობაში. სიგნალები სრულყოფილად გადაიცემა კილომეტრის მასშტაბის საკაბელო ტრასებზე დამახინჯების გარეშე. მათ არ სჭირდებათ მიმდინარე კალიბრაციის გაზი ან სითხე. ისინი სრულად დალუქულია და წყალგაუმტარია.

JMZX-3XXXHAT სერიას აქვს 50 წლიანი დიზაინის სიცოცხლე. ინფრასტრუქტურული პროექტებისთვის 20-დან 50 წლამდე აქტივის სიცოცხლე, ვიბრაციული მავთულის ღრუ უჯრედი ერთადერთი ტექნოლოგიაა, სადაც შუა პროექტის სენსორის შეცვლა არ არის აუცილებელი დაგეგმვის დაშვება.

ტექნოლოგიის ტიპი	გრძელვადიანი სტაბილურობა	კაბელის მაქსიმალური გაშვება	მოვლის მოთხოვნა	ჩაშენებული ვარგისიანობა
რეზისტენტული (ფოლგა)	ცუდი (ნულოვანი დრიფტი)	<50 მეტრი	ზომიერი (კალიბრაცია)	დაბალი
ჰიდრავლიკური	ზომიერი	N/A (საჭიროებს გადამყვანს)	მაღალი (სითხის შემოწმება)	დაბალი (გაჟონვის რისკი)
ვიბრაციული მავთული	შესანიშნავი	> 1000 მეტრი	ნულოვანი (მოვლა-პატრონობის გარეშე)	მაღალი (სრულად დალუქული)

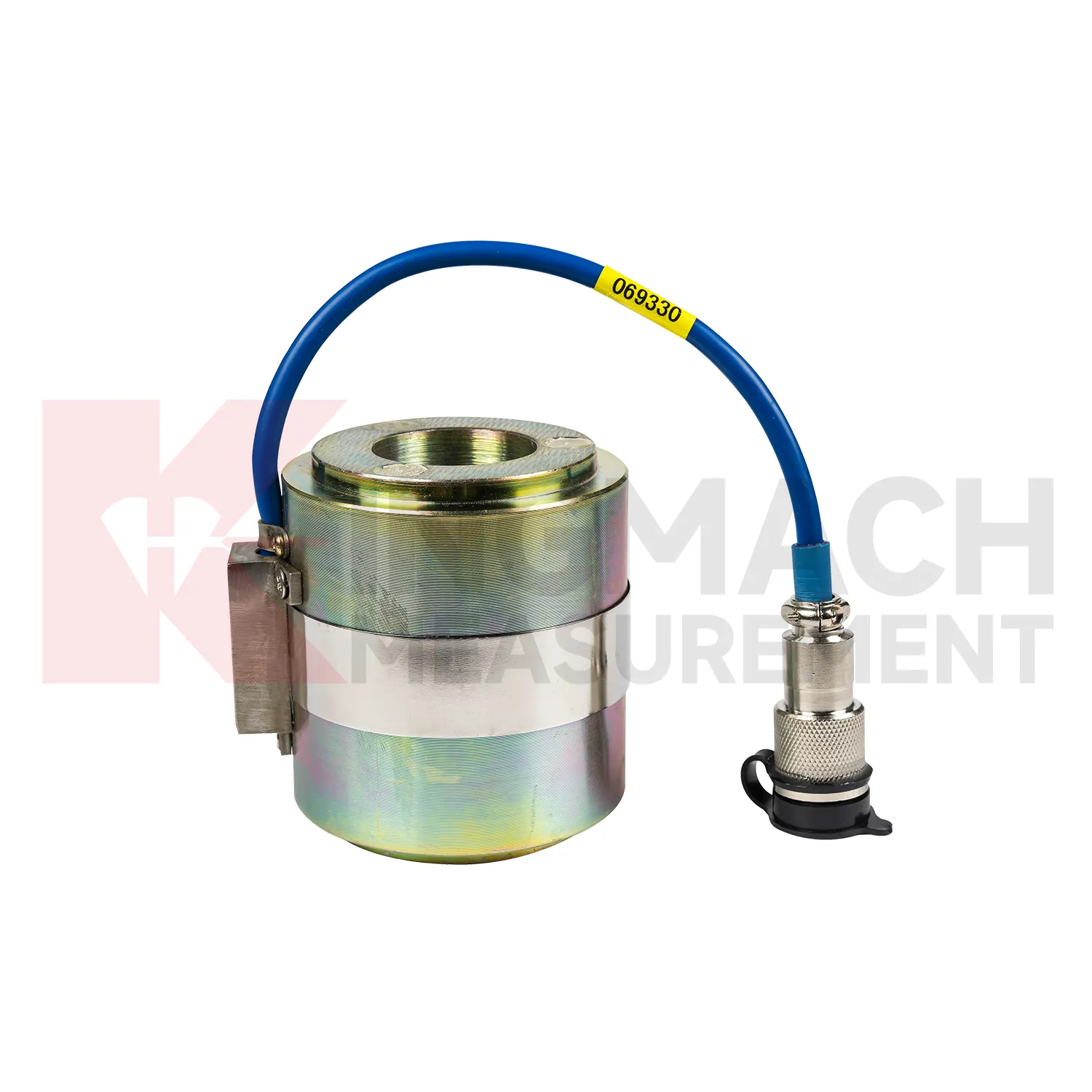

JMZX-3XXXHAT სერია: სიმძლავრის დიაპაზონი, აკორდის კონფიგურაცია და განზომილებიანი მითითება

შესყიდვების ინჟინრებს სჭირდებათ ზუსტი სპეციფიკაციები, რათა შეესაბამებოდეს სენსორებს პროექტის დატვირთვის დონესთან. JMZX-3XXXHAT სერია გთავაზობთ ყოვლისმომცველ სიმძლავრის დიაპაზონს, რომელიც მოიცავს 500 KN-დან 8000 KN-მდე რვა სტანდარტულ მოდელში. ეს ვრცელი დიაპაზონი მოიცავს ყველაფერს, ერთი კლდის წამყვანებიდან დაწყებული მასიური საკაბელო ხიდის კაბელებით.

აკორდების დათვლა ინტელექტუალურად ზომიერდება სენსორის სიმძლავრის მიხედვით. მოდელები 2000 KN-მდე იყენებენ სამ აკორდის კონფიგურაციას. 3000 KN მოდელი იყენებს ოთხ აკორდს. 4000 KN და ზემოთ შეფასებული მოდელები ექვს აკორდს იყენებენ. ეს სტრუქტურული სკალირება ინარჩუნებს გაზომვის სიზუსტეს რგოლის დიამეტრის ზრდისას. სენსორის მგრძნობელობა არის 0.1 KN 500 KN დონეზე. ის გადადის 1 KN მგრძნობელობამდე 1000 KN-ზე მეტი ყველა მოდელისთვის. ეს სიზუსტე ადვილად აკმაყოფილებს ტიპიური ±0.1% მოთხოვნას, რომელიც გვხვდება სტრუქტურული საკაბელო მონიტორინგის კოდებში.

ამ დატვირთვის უჯრედებს აქვთ კომპაქტური სიმაღლე 90-დან 130 მილიმეტრამდე. ეს დაბალი პროფილი შეუფერხებლად ჯდება სტანდარტული სამაგრის თავებსა და საყრდენ ფირფიტებში სტრუქტურული ცვლილებების საჭიროების გარეშე. არასტანდარტული დიამეტრის ან უნიკალური გარემოსდაცვითი საჭიროებისთვის, ასევე ხელმისაწვდომია მორგებული JMZX-3X00 მოდელი.

JMZX-3XXXHAT მოდელის საცნობარო ცხრილი

მოდელი	ტევადობა	მგრძნობელობა	შიდა ხვრელი (Ø)	სიმაღლე	კონფიგურაცია
JMZX-3405AT	500 KN	0.1 კნ	70 მმ	90 მმ	3-chord
JMZX-3410AT	1000 კნ	1 KN	100 მმ	90 მმ	3-chord
JMZX-3520AT	2000 კნ	1 KN	140 მმ	120 მმ	3-chord
JMZX-3530AT	3000 კნ	1 KN	170 მმ	120 მმ	4-chord
JMZX-3540AT	4000 კნ	1 KN	200 მმ	130 მმ	6-chord
JMZX-3550AT	5000 კნ	1 KN	220 მმ	130 მმ	6-chord
JMZX-3560AT	6000 კნ	1 KN	240 მმ	130 მმ	6-chord
JMZX-3580AT	8000 კნ	1 KN	280 მმ	130 მმ	6-chord

სად არის განლაგებული ღრუ დატვირთვის უჯრედები: ექვსი მაღალი ფსონის საინჟინრო სცენარი

ინჟინრები განათავსებენ ღრუ დატვირთვის უჯრედებს სხვადასხვა მაღალი ფსონის გარემოში. თითოეული აპლიკაცია წარმოადგენს უსაფრთხოების სპეციფიკურ დასაბუთებებს და გრძელვადიანი მონიტორინგის გამოწვევებს.

• საკაბელო და დაკიდული ხიდები: დამჭერი კაბელები უნდა დარჩეს მათი დიზაინის დაძაბულობის 3-დან 5 პროცენტამდე, რათა უზრუნველყოს დაღლილობის სიცოცხლის შესაბამისობა. ღრუ ვიბრაციული მავთულის დატვირთვის უჯრედები მუდმივად დგას სამაგრის ზონაში. ისინი უზრუნველყოფენ საკაბელო ძალის უწყვეტ მონაცემებს პირდაპირ ხიდის მართვის სისტემებზე. ეს მთლიანად ცვლის ძვირადღირებულ, პერიოდულ აწევის ტესტებს.
• ბეტონის შემდგომი დაძაბული კონსტრუქციები: მყესების ძალის დაკარგვა ხდება თანდათანობით ბეტონის ხიდებსა და ბირთვული შეკავების სტრუქტურებში ცოცვის, შეკუმშვისა და მოდუნების გამო. ჩამონტაჟებული რგოლოვანი დატვირთვის უჯრედები ზის წამყვანის მატარებელ ფირფიტაზე. ისინი თვალყურს ადევნებენ ძალის გრძელვადიან ევოლუციას. ეს მონაცემები პირდაპირ აწვდის ინფორმაციას მომავალი ხელახალი დაძაბულობის გადაწყვეტილებებზე.
• კაშხლის და ფერდობის წამყვანები: კლდის ჭანჭიკები და დაფქული სამაგრები ასტაბილურებს კაშხლის საყრდენებს და ჭრის ფერდობებს. ეს არის უსაფრთხოების კრიტიკული ელემენტები. წყალგაუმტარი, კოროზიისადმი მდგრადი JMZX-3XXXHAT შესანიშნავად ერგება გრძელვადიან მონიტორინგს გაჯერებულ, ჩამარხულ ან წყალქვეშა ნიადაგის პირობებში.
• რკინიგზისა და მაგისტრალის მშენებლობა: საყრდენი კედლები და ნიადაგის ფრჩხილის კედლები იყენებს დროებით და მუდმივ სამაგრის სისტემებს. ეს სისტემები საჭიროებს დატვირთვის ზუსტ შემოწმებას მიღების ტესტირებისას და აქტიური მომსახურების დროს. ღრუ დატვირთვის უჯრედი ახორციელებს ორივე ამოცანას, როგორც ერთი დაინსტალირებული ერთეული.
• ქარის კოშკის საძირკვლები: ტექნიკოსებმა უნდა გადაამოწმონ და აკონტროლონ ანკერის ჭანჭიკის წინადაძაბვა ქარის ტურბინის კოშკის ბაზის ფლანგებში. ღრუ დატვირთვის უჯრედები უზრუნველყოფს პირდაპირ, არაინტრუზიულ გაზომვას. ისინი აბსოლუტურად არანაირ მოდიფიკაციას არ საჭიროებენ თავად წამყვანის ჭანჭიკის სისტემაში.
• ამწევი და ამწე სისტემები: ბორკილებზე დამაგრებული ან კლევისზე დამონტაჟებული ღრუ უჯრედები ზომავენ დინამიურ და სტატიკური დატვირთვას მძიმე ამწევ მოწყობილობაში. კომპაქტური ზომები და ციფრული გამომავალი ძალიან ფასდება ამ სამრეწველო მეორად ბაზარზე.

სენსორიდან დაფამდე: ღრუ დატვირთვის უჯრედების ინტეგრირება სრულ SHM მონაცემთა სისტემაში

ერთი ღრუ დატვირთვის უჯრედი ისეთივე სასარგებლოა, როგორც მონაცემთა სისტემა, რომელიც მას აკრავს. თქვენ უნდა გააერთიანოთ ეს სენსორები სრულ, ბოლომდე სტრუქტურული ჯანმრთელობის მონიტორინგის სისტემაში.

• მოთხოვნით წაკითხვა: Kingmach-ის თავსებადი ვიბრაციული მავთულის ამოკითხვის ერთეულები აჩვენებს პირდაპირი დატვირთვის მნიშვნელობებს კილონევტონებში (KN). ისინი კითხულობენ შენახულ კალიბრაციის ფაქტორებს უშუალოდ სენსორის მეხსიერების ჩიპიდან. თქვენ არ გჭირდებათ გარე ქაღალდის კალიბრაციის ცხრილები სამუშაო ადგილზე.
• მონაცემთა ავტომატური მიღება: მრავალარხიანი მონაცემთა ლოგერები მხარს უჭერენ ავტობუსით დაკავშირებულ JMZX-3XXXHAT სენსორების მასივებს. ისინი გვთავაზობენ კონფიგურირებად კენჭისყრის ინტერვალებს, განგაშის ზღურბლებს და დისტანციური ტელემეტრიის ვარიანტებს, როგორიცაა 4G, LoRa ან Ethernet. ეს საშუალებას აძლევს მასიური საკაბელო მასივების ნამდვილ 24/7 უყურადღებო მონიტორინგს.
• ინსტრუმენტული კაბელები: Kingmach დაფარული VW კაბელები უნაკლოდ ინარჩუნებენ სიგნალის მთლიანობას. ისინი შესანიშნავად ასრულებენ ასი მეტრის სირბილს ელექტრო ხმაურიანი სამოქალაქო სამშენებლო გარემოში.
• ვიზუალიზაციის პროგრამული უზრუნველყოფა: რეალურ დროში პროგრამული უზრუნველყოფის დაფები აჩვენებს დატვირთვის ტენდენციებს და ტემპერატურის შესწორებულ მნიშვნელობებს. ისინი ქმნიან ავტომატურ გადატვირთვის სიგნალებს და ხელს უწყობენ ისტორიული ტენდენციის ანალიზს. ეს პირდაპირ მხარს უჭერს სტრუქტურული უსაფრთხოების შეფასებებს და ტექნიკური სამუშაოების მიმდინარეობას.

ერთი ერთიანი მწარმოებლის სენსორის, ლოგერის და პროგრამული უზრუნველყოფის დაზუსტება გამორიცხავს firmware თავსებადობის რისკებს. ის ასევე მკვეთრად ამარტივებს ტექნიკური მხარდაჭერის ესკალაციას საერთაშორისო პროექტებზე.

ღრუ დატვირთვის უჯრედის დაკონკრეტება და მოპოვება: ექვსი კითხვა, რომელიც ყველა საერთაშორისო მყიდველმა უნდა დაუსვას

საერთაშორისო შესყიდვების გუნდებს სჭირდებათ ობიექტური ჩარჩო ჩინელი სენსორების მწარმოებლების შესაფასებლად. თქვენ უნდა დაუსვათ ექვსი კრიტიკული კითხვა ღრუ დატვირთვის უჯრედის მოპოვებისას.

1. ატარებს თუ არა სენსორს მიკვლევადი სერთიფიკატი?
თქვენ უნდა მოითხოვოთ მკაცრი დაცვა სტანდარტებთან, როგორიცაა GB/T 13606-2007 და DL/T 269-2022. მესამე მხარის დამოწმებული სენსორები მნიშვნელოვნად ამცირებს პროექტის დამტკიცების ხახუნს.

2. შესაძლებელია თუ არა კალიბრაცია პირდაპირ მოწყობილობაზე?
Kingmach ღრუ დატვირთვის უჯრედი ინახავს კალიბრაციის მუდმივებს ბორტ ჩიპში. ეს გამორიცხავს ქაღალდის ჩანაწერის დამოკიდებულებას. ეს საშუალებას იძლევა მარტივი საველე გადამოწმება სტანდარტული წაკითხვის ერთეულით.

3. რა არის მითითებული მომსახურების ვადა?
თქვენ უნდა მოითხოვოთ ოფიციალურად დოკუმენტირებული დიზაინის ცხოვრების ფიგურა. Kingmach ღრუ დატვირთვის უჯრედის 50 წლიანი დიზაინის ვადა უნდა იყოს სახელშეკრულებო საბაზისო ხაზი და არა მხოლოდ სიტყვიერი გარანტია.

4. შეუძლია თუ არა მომწოდებელს პროდუქტის მორგება?
ინფრასტრუქტურული პროექტები ხშირად მოითხოვს არასტანდარტული ჭაბურღილის დიამეტრებს, სიმძლავრის სპეციფიკურ დიაპაზონს ან უნიკალური კონექტორის ტიპებს. მწარმოებელი, რომელსაც აქვს შიდა დიზაინის ძლიერი შესაძლებლობები, უპასუხებს დღეებში და არა თვეებში.

5. როგორ გამოიყურება გაყიდვების შემდგომი მხარდაჭერა?
მოძებნეთ 24/7 ტექნიკური ცხელი ხაზი ერთსაათიანი საწყისი რეაგირების დროით. კომპლექსური საკითხები 48 საათის განმავლობაში უნდა მოგვარდეს. ეს რეაგირება გადამწყვეტია ცოცხალი ინფრასტრუქტურული პროექტებისთვის.

6. არის თუ არა მიწოდების ვადები ხელშეკრულებით?
მომწოდებელმა უნდა შესთავაზოს საწყობში სტანდარტული მოდელები 48 საათის განმავლობაში. პროექტის მასშტაბის შეკვეთები მოითხოვს მკაცრ საკონტრაქტო განრიგს და წარმოების პროგრესის რეგულარულ განახლებებს.

ნდობის არჩევა გამოცნობაზე: თქვენი გადაწყვეტილების ჩარჩო და შემდეგი ნაბიჯი

ღრუ დატვირთვის უჯრედები ფუნდამენტურად გარდაქმნის საკაბელო ძალის მონიტორინგს. ისინი ცვლიან პერიოდულ, ინტრუზიულ ტესტირების ვარჯიშებს უწყვეტი, ავტომატური უსაფრთხოების სისტემით. თქვენ უნდა დაიცვას მკაფიო გადაწყვეტილების ჩარჩო. პირველ რიგში, დაადასტურეთ თქვენი დატვირთვის ტიპი და მთლიანი სიმძლავრე. მეორე, აირჩიეთ სწორი აკორდის კონფიგურაცია. მესამე, გადაამოწმეთ ზუსტი ჭაბურღილის დიამეტრი თქვენი კონკრეტული მყესისთვის ან წამყვანისთვის. მეოთხე, დაადასტურეთ თქვენი ჰიდროიზოლაციისა და ტემპერატურის მოთხოვნები. საბოლოოდ, სენსორის ინტეგრირება საიმედო მონაცემთა ლოგერთან და ვიზუალიზაციის პროგრამულ უზრუნველყოფასთან.

Kingmach ღრუ დატვირთვის უჯრედის 50 წლიანი დიზაინის სიცოცხლე უზრუნველყოფს წარმოუდგენელ გრძელვადიან ღირებულებას. საკუთრების მთლიან ღირებულებაში შედის თავიდან აცილებული ხელახალი ინსტალაცია, ხელახალი კალიბრაცია და მონაცემთა დაკარგვის თავიდან აცილება. ეს გრძელვადიანი ღირებულება არსებითად დაბალია, ვიდრე იაფი ალტერნატიული კილიტა ტექნოლოგიები. თუ არ ხართ დარწმუნებული, რომელი JMZX-3XXXHAT მოდელი შეესაბამება თქვენს პროექტს, შეგიძლიათ გაუზიაროთ თქვენი სპეციფიკაციები Kingmach-ის საინჟინრო გუნდს. ჩვენ მოგაწვდით უფასო მოდელის რეკომენდაციას და მორგებულ შეთავაზებას.

გეგმავთ საკაბელო ხიდის ან წამყვანის პროექტს? მიიღეთ უფასო სენსორის რეკომენდაცია + მორგებული ციტატა Kingmach ინჟინრებისგან — პასუხი 24 საათის განმავლობაში.
🔗 [ მიიღეთ ჩემი უფასო რეკომენდაცია → ]
📧 [email protected]

ხშირად დასმული კითხვები

1. რა განსხვავებაა ღრუ სატვირთო უჯრედსა და მყარი ჩამტვირთველს შორის?

ღრუ დატვირთვის უჯრედს აქვს ცენტრალური ჭაბურღილი, რომელიც საშუალებას აძლევს ჭანჭიკს ან კაბელს მთლიანად გაიაროს მასში, გაზომოს დაძაბულობა წამყვან ფირფიტაზე რეაგირებით. მყარი დატვირთვის უჯრედს აკლია ეს ცენტრალური ხვრელი და, როგორც წესი, ზომავს პირდაპირ ხაზში შეკუმშვას ან დაძაბულობას.

2. როგორ აყენებთ ღრუ დატვირთვის უჯრედს პოსტდაჭიმულ მყესზე?

რგოლოვანი სენსორი პირდაპირ მყესზე ან სამაგრის ღეროზე ასრიალებთ, სანამ მიამაგრებთ წამყვანის თავსა და საყრდენ ფირფიტას. სატვირთო უჯრედი საიმედოდ დგას ბეტონის კონსტრუქციასა და ფოლადის წამყვან ბლოკს შორის.

3. შეიძლება თუ არა ღრუ დატვირთვის უჯრედების გამოყენება დინამიური დატვირთვის გაზომვისთვის?

ვიბრაციული მავთულის ღრუ დატვირთვის უჯრედები გამოირჩევიან სტატიკური და ნელა ცვალებადი დატვირთვებით, მავთულის სიხშირის გაწმენდისთვის საჭირო ფიზიკური დროის გამო. მაღალი სიხშირის დინამიური დატვირთვებისთვის უპირატესობა ენიჭება რეზისტენტული კილიტას ან პიეზოელექტრული დატვირთვის უჯრედებს.

4. რა სიგრძის კაბელი უჭერს მხარს ვიბრაციული მავთულის ღრუ დატვირთვის უჯრედს?

იმის გამო, რომ ისინი იყენებენ სიხშირეზე დაფუძნებულ გამომავალს და არა ძაბვის სიგნალს, ვიბრაციული მავთულის სენსორები ადვილად გადასცემენ ზუსტ მონაცემებს 1000 მეტრზე მეტი დაცულ კაბელებზე სიგნალის დაკარგვის ან დამახინჯების გარეშე.

5. როგორ აუმჯობესებს მრავალ აკორდის დიზაინი ჩატვირთვის უჯრედის სიზუსტეს?

მრავალ აკორდის დიზაინი თანაბრად ათავსებს რამდენიმე დამოუკიდებელ ვიბრაციულ მავთულს სატვირთო უჯრედის შიდა გარშემოწერილობის გარშემო. ეს ასახავს სტრესის გაზომვებს რგოლზე, რაც აქტიურად გამორიცხავს შეცდომებს, რომლებიც გამოწვეულნი არიან ცენტრიდან ან ექსცენტრიული დატვირთვით.

6. შემიძლია გავაერთიანო ღრუ დატვირთვის უჯრედები ვიბრაციული მავთულის დაჭიმვის ლიანდაგებთან ერთ მონიტორინგის სისტემაში?

დიახ. ღრუ დატვირთვის უჯრედები და ვიბრაციული მავთულის დაძაბვის ლიანდაგები ხშირად ინტეგრირებულია იმავე მონიტორინგის სისტემაში. დატვირთვის უჯრედი ზომავს გამოყენებულ ძალას, ხოლო დაძაბულობის ლიანდაგი ზომავს სტრუქტურულ დეფორმაციას, რაც უზრუნველყოფს დამატებით მონაცემებს შესრულების უფრო ზუსტი შეფასებისთვის.

7. რა განსხვავებაა მრავალაკორდულ და ერთაკორდულ კონფიგურაციას შორის და როდის უნდა ავირჩიო თითოეული?

ერთი აკორდის კონფიგურაცია ზომავს დატვირთვას ერთ კონკრეტულ ადგილას და შესაფერისია დატვირთვის მონიტორინგის პირდაპირი აპლიკაციებისთვის. მრავალ აკორდის კონფიგურაცია აკონტროლებს დატვირთვას მრავალ წევრსა თუ წერტილში, რაც მას იდეალურს ხდის რთული სტრუქტურებისთვის, სადაც დატვირთვის განაწილება და ბალანსი გადამწყვეტია.

8. როგორ შევამოწმო გრძელვადიანი სენსორის სიჯანსაღე დაყენებული ერთეულის ამოღების გარეშე?

სენსორის გრძელვადიანი სიჯანსაღის შემოწმება შესაძლებელია რეგულარული ნულოვანი შემოწმებით, ისტორიული მონაცემების ტენდენციის ანალიზით, მიმდებარე სენსორებთან შედარებით და კაბელებისა და კავშირების რუტინული შემოწმებით. ეს მეთოდები ხელს უწყობს პოტენციური დრიფტის ან მუშაობის პრობლემების აღმოჩენას სენსორის სერვისიდან ამოღების გარეშე.

9. რა გარანტიისა და გადაკალიბრაციის სერვისებს გთავაზობთ Kingmach საერთაშორისო დონეზე?

Kingmach მხარს უჭერს საერთაშორისო კლიენტებს ტექნიკური კონსულტაციებით, ინსტალაციის მითითებით, ექსპლუატაციაში გაშვების დახმარებით და გაყიდვების შემდგომი მომსახურებით პროექტის სასიცოცხლო ციკლის განმავლობაში. ყველა დატვირთვის უჯრედი მოწოდებულია ქარხნული კალიბრაციის მონაცემებით და ხარისხის დოკუმენტაციით. გრძელვადიანი მონიტორინგის პროგრამებისთვის Kingmach-ს შეუძლია უზრუნველყოს კალიბრაციის გადამოწმების მხარდაჭერა, შესრულების შეფასების რეკომენდაციები და ტექნიკური დახმარება გაზომვის საიმედოობის შესანარჩუნებლად. კლიენტებს შეუძლიათ უშუალოდ დაუკავშირდნენ საინჟინრო გუნდს პრობლემების აღმოფხვრის, ჩანაცვლების დაგეგმვისა და სისტემის ოპტიმიზაციის მხარდაჭერისთვის საჭიროების შემთხვევაში.

---

დაწერილია Kingmach Engineering Team-ის მიერ - მხარს უჭერს ინფრასტრუქტურულ პროექტებს მთელ მსოფლიოში 2001 წლიდან
