დატვირთვის უჯრედების 9 ტიპის გაგება: საინჟინრო შერჩევის სახელმძღვანელო

დატვირთვის უჯრედის ტიპი არ არის პროდუქტის არჩევანი - ეს არის საინჟინრო გადაწყვეტილება

ხიდის წყობის საძირკველში, გვირაბის დამხმარე სისტემებში, კაშხლის უსაფრთხოების პროექტებში და ღრმა საძირკვლის ორმოს მონიტორინგში, არასწორი სენსორის არჩევის ღირებულება თუნდაც ერთხელ ბევრად აღემატება შესყიდვის დაბალი ფასის დანაზოგს. დატვირთვის სენსორის არჩევა არ არის უბრალოდ „რომელი ბრენდის ყიდვა“, არამედ „რომელი ფიზიკური პრინციპი შეესაბამება ჩემს ტვირთამწე სტრუქტურას“. ეს სტატია მიმოიხილავს Kingmach-ის ცხრა სენსორულ პროდუქტს, რომელიც მოიცავს როგორც ვიბრაციული მავთულის (VW) და დიფერენციალური წნევის ტექნოლოგიებს, რათა დაეხმაროს ინჟინრებს ზუსტად დააკავშირონ აღჭურვილობა რეალურ გაზომილ ფიზიკურ პარამეტრებზე - როგორიცაა კონცენტრირებული ძალა, განაწილებული სტრესი, ფორების წყლის წნევა და წყლის დონე - და თავიდან აიცილონ ჩვეულებრივი შეცდომა სენსორების არჩევისას, რომლებიც უბრალოდ „მსგავსად გამოიყურებიან.”

პროდუქტის სწრაფი მითითება (სწრაფი ლოკატორი)

გაზომილი ფიზიკური რაოდენობა	რეკომენდებული სენსორი	ძირითადი ტექნოლოგია
კონცენტრირებული ძალა — ღერო / კაბელი	ღრუ დატვირთვის უჯრედი JMZX-3XXXHAT	VW, მრავალ სიმებიანი რგოლის სტრუქტურა
კონცენტრირებული ძალა - პირდაპირი შეკუმშვა	მყარი დატვირთვის უჯრედი JMZX-35XXHAT	VW, მრავალ სიმებიანი მყარი სტრუქტურა
ღერძული ძალა — წნელების / კაბელების გრძელვადიანი მონიტორინგი	ღერძული ძალის მრიცხველი JMZX-38XXAT	VW, დაძაბვის იზოლაცია
ღერძული ძალა — მშენებლობის ეტაპი	ყალიბის ღერძული ძალის მრიცხველი	VW, სამშენებლო-გამძლე
განაწილებული დედამიწის წნევა	დედამიწის წნევის უჯრედი JMZX-50XXAT / 51XXAT	VW, დიდი ფართობის წნევის მატარებელი ზედაპირი
ფორების წყლის წნევა - ღრმა ფენა	პიეზომეტრი JMZX-55XXHAT	VW, ჩაშენებული ტიპი
წყლის დონე — სადენიანი სადამკვირვებლო მილი	წყლის დონის მრიცხველი JMYC-67XXAD	დიფერენციალური წნევა, RS485
წყლის დონე — უსადენო / დისტანციური ზონა	წყლის დონის მრიცხველი JMYC-67XXAWL	დიფერენციალური წნევა, 4G

სენსორული ტექნოლოგიები დიაპაზონის მიღმა

ორი განსხვავებული სენსორული ტექნოლოგია მოიცავს ცხრა პროდუქტის ამ ყოვლისმომცველ ასორტიმენტს. ვიბრაციული მავთულის (VW) ტექნოლოგია საფუძველს უქმნის ყველა სტრუქტურული ძალის სენსორს და პიეზომეტრს. VW სენსორის შიგნით, დაჭიმული ფოლადის მავთული ვიბრირებს ბუნებრივი სიხშირით. მიმდებარე ელასტიური ელემენტის დეფორმაცია დატვირთვის ქვეშ ცვლის მავთულის დაძაბულობას, რაც ცვლის მის ვიბრაციის სიხშირეს. ეს გაზომვადი სიხშირე-ძალა კავშირი ქმნის გაზომვის საფუძველს. VW ტექნოლოგია დომინირებს გეოტექნიკური და სტრუქტურული ჯანმრთელობის მონიტორინგის (SHM) პროგრამებში. მისი სიხშირეზე დაფუძნებული გამომავალი რჩება სრულიად იმუნური საკაბელო წინააღმდეგობის ვარიაციების, ტენიანობის შეღწევისა და ელექტრომაგნიტური ჩარევის (EMI) მიმართ. ეს ზუსტი პირობები ხშირად არღვევს რეზისტენტულ დაძაბვის ლიანდაგის სენსორებს ჩამარხულ, წყალქვეშა და გრძელვადიანი საველე დანადგარებში.

მეორე ოჯახი იყენებს დიფერენციალური წნევის სენსორულ ტექნოლოგიას. წნევისადმი მგრძნობიარე დიაფრაგმა იხრება ჰიდროსტატიკური სითხის წნევის ქვეშ. ჩაშენებული CPU და 16-ბიტიანი AD კონვერტორი გარდაქმნის ამ ფიზიკურ გადახრას წყლის დონის ციფრულ მნიშვნელობად. ეს ტექნოლოგია იდეალურად შეეფერება ღია წყლის დონის მონიტორინგს. ვენტილირებადი კაბელის დიზაინი გამორიცხავს ატმოსფერულ ჩარევას, ამიტომ სენსორი ზუსტად იმუშაოს ბარომეტრული ცვალებადობის არსებობისას. ეს სენსორები გამოსცემს 4G უკაბელო ან RS485 ციფრულ სიგნალებს უყურადღებო დისტანციური სადგურებისთვის და აღწევს მილიმეტრიან გარჩევადობას წყლის დონის მილებში. ვიბრაციული მავთულის პიეზომეტრები უბრალოდ არ არის შექმნილი იმისათვის, რომ დააკმაყოფილონ ღია წყლის მუშაობის სპეციფიკური მოთხოვნები. საბოლოო ჯამში, ძირითადი ტექნოლოგია უზრუნველყოფს პლატფორმას, მაგრამ პროექტის კონკრეტული ძალის კონფიგურაცია განსაზღვრავს პროდუქტის საჭირო ტიპს.

ტიპი 1 - მყარი დატვირთვის უჯრედი: სტრუქტურული შეკუმშვის ჩანართი

მყარი დატვირთვის უჯრედი უშუალოდ ატარებს სტრუქტურულ დატვირთვას, ვიდრე უბრალოდ გრძნობს მას.

ჩატვირთვის გზა: ძალა შედის სენსორის ზედა ტარების სახეზე. ამის შემდეგ ძალა გადადის მყარი ელასტიური ფოლადის სხეულის სრულ განივი ფართობზე. საბოლოოდ, ძალა გამოდის ქვედა სატარის სახიდან.

აპლიკაციები: ინჟინრები ამ ტიპს იყენებენ ხიდის ბურჯის ტარების სავარძლების მონიტორინგისთვის და წყობის დატვირთვის ტესტირებისთვის. წყობის ტესტირებისას, სრული ტესტის დატვირთვა მთლიანად გადის უჯრედის სხეულში. ის ასევე ემსახურება ჰიდრავლიკური ჯეკის ძალის შემოწმებას დაჭიმვის შემდგომ ოპერაციებში და დროებით სამუშაოების შეკუმშვის მონიტორინგში.

ძირითადი სპეციფიკაციები: სიმძლავრეები მერყეობს 1000-დან 10000 კნ-მდე, მკაცრი გარჩევადობით 0.1 კნ მთელ დიაპაზონში. მოდელებს აქვთ 3 სიმიანი კონფიგურაცია ქვედა დიაპაზონებისთვის და 6 სიმებიანი კონფიგურაცია უფრო მაღალი დიაპაზონებისთვის. სამუშაო ტემპერატურა მერყეობს -30°C-დან +80°C-მდე. დანადგარი მოითმენს გადატვირთვას მისი ნომინალური სიმძლავრის 300-დან 400%-მდე. ბორტ HAT ჩიპი ინახავს კალიბრაციის კოეფიციენტებს, ავტომატურად ასწორებს ტემპერატურას და ინახავს 600 გაზომვის ჩანაწერს. სენსორს აქვს GB/T 13606-2007 სერთიფიკატი.

მყარი საზღვარი: ამ უჯრედს აქვს მყარი დიზაინი ცენტრალური ჭაბურღილის გარეშე. მომხმარებლებს არ შეუძლიათ მისი დაყენება ნებისმიერ ღეროზე ან კაბელზე, რომელიც უნდა გაიაროს სენსორზე. ამ ადაპტაციის მცდელობა ქმნის ექსცენტრიულ დატვირთვას, რომელიც არღვევს ყველა ჩაწერილ გაზომვას.

ტიპი 2 - ღრუ დატვირთვის უჯრედი: ღეროების წამყვანი მონიტორი

ღრუ დატვირთვის უჯრედი უზრუნველყოფს რგოლურ დიზაინს 50 წლიანი მომსახურების ვადით.

ჩატვირთვის გზა: სენსორს აქვს რგოლისებრი, ან რგოლის ფორმის სხეული ცენტრალური ჭაბურღილით. ღერო, ჭანჭიკი ან მყესი გადის ამ ჭაბურღილში შიდა კედელთან შეხების გარეშე. სტრუქტურული კაკალი ან წამყვანმა ფირფიტა პირდაპირ რგოლურ სახეზეა. ბეჭდის სხეული ერთნაირად იკუმშება მის გარშემოწერილობაზე და მრავალი VW აკორდი საშუალოდ სიგნალს მთელ რგოლზე.

აპლიკაციები: გავრცელებული აპლიკაციები მოიცავს წინასწარ დაძაბულ წამყვანს და კლდის ჭანჭიკის მონიტორინგს. ის ეფექტურად ზომავს საკაბელო ძალას ხიდებსა და საყრდენ კედლებში. ინჟინრები მას ეყრდნობიან კაშხლისა და ჰიდროელექტროსადგურის წამყვანი ძალის მონიტორინგისთვის. ის იდეალურია არსებული კონსტრუქციების მონიტორინგისთვის, რადგან არ საჭიროებს სტრუქტურული წევრის დაშლას.

ძირითადი სპეციფიკაციები: სტანდარტული სიმძლავრე მერყეობს 500-დან 8000 კნ-მდე, თუმცა მორგებული მოდელები რჩება ხელმისაწვდომი. იგი იყენებს 3-აკორდიდან 6-აკორდის გაზომვის კონფიგურაციას. დაპროექტებული მომსახურების ვადა 50 წელია. ეს ხანგრძლივობა ეყრდნობა მრავალსაფეხურიან სტაბილურობით დამუშავებულ ელასტიური ფოლადის კორპუსს, ულტრა მაღალი სიმტკიცის VW მავთულს და საერთაშორისო სტანდარტების წამყვან შედუღებას. ბორტ HAT ჩიპი აქტიურად ინახავს 800 გაზომვის ჩანაწერს. მას აქვს ორმაგი სერთიფიკატი GB/T 13606-2007 და DL/T 269-2022. ეს უკანასკნელი არის ჰიდრავლიკური საინჟინრო სტანდარტი, რომელიც მკაცრად სავალდებულოა კაშხლისა და ჰიდროენერგეტიკული პროექტების შესაბამისობისთვის.

მძიმე საზღვარი: რგოლოვანი გეომეტრია მოითხოვს სწორი ზომის ღეროს. ღრუ უჯრედის მოთავსება ბრტყელ შეკუმშვის დასტაში გამყოფი წევრის გარეშე წარმოქმნის არაერთგვაროვან სტრესის ველს და წარმოქმნის უაღრესად არასანდო მაჩვენებლებს.

4. ტიპი 3 - ღერძული ძალის დატვირთვის მრიცხველი: საკაბელო და სამაგრის ძალის გაზომვა დროთა განმავლობაში

ღერძული ძალის მრიცხველი იკავებს მკაფიო საზომ ნიშას მყარ და ღრუ უჯრედებს შორის.

ჩატვირთვის გზა: სენსორი პირდაპირ მიმაგრებულია ან მიმაგრებულია წაგრძელებულ სტრუქტურულ ელემენტზე. იგი აქტიურად ზომავს ღერძულ ძალის კომპონენტს წევრის პირველადი ღერძის გასწვრივ. დიზაინი განზრახ იზოლირებს ღერძულ ძალას ნებისმიერი მოხრის მომენტიდან. სტანდარტული შეკუმშვის უჯრედი ვერ უზრუნველყოფს ამ კრიტიკულ იზოლაციის შესაძლებლობას.

აპლიკაციები: ის უზრუნველყოფს საკაბელო ძალის გრძელვადიან მონიტორინგს საკაბელო დაკიდებულ ხიდებში, დაკიდულ ხიდებსა და ფერდობის სტაბილიზაციის მოწინავე სისტემებში. იგი აკონტროლებს საყრდენსა და ზურგის ძალას საყრდენ კედლებსა და ღრმა გათხრებში. ის ასევე აღმოაჩენს სტრესამდე მოდუნებას და დატვირთვის გადანაწილებას საკაბელო მხარდაჭერილ სტრუქტურებში მათი ოპერაციული ვადის განმავლობაში.

ძირითადი სპეციფიკაციები: სენსორი იყენებს ვიბრაციული მავთულის სენსორს, რომელიც დაწყვილებულია ბორტ HAT ინტელექტუალურ ჩიპთან. მყიდველებს შეუძლიათ აირჩიონ ჩვეულებრივი VW გამომავალი ან ჭკვიანი RS485 ციფრული გამომავალი ვარიანტები. არჩევანი უბრალოდ დამოკიდებულია კაბელის სიგრძეზე და იყენებს თუ არა საიტი მონაცემთა ავტომატურ შეგროვებას.

რატომ აქვს ამ ტიპს მნიშვნელობა: საკაბელო კონსტრუქციებში, დატვირთვის პროგრესული გადანაწილება, რომელიც გამოწვეულია კაბელის დაღლილობის ან ანკერის გაფუჭებით, უხილავი რჩება რუტინული ვიზუალური შემოწმებისთვის. ღერძული ძალის მრიცხველი წარმოქმნის რაოდენობრივ ტენდენციურ მონაცემებს. ეს მონაცემები ზუსტად ეუბნება ინჟინრებს, როდის უახლოვდება კაბელი მისი გამოცვლის ზღურბლს წლების განმავლობაში, სანამ რაიმე ხილული დეფექტი გამოჩნდება სტრუქტურაზე.

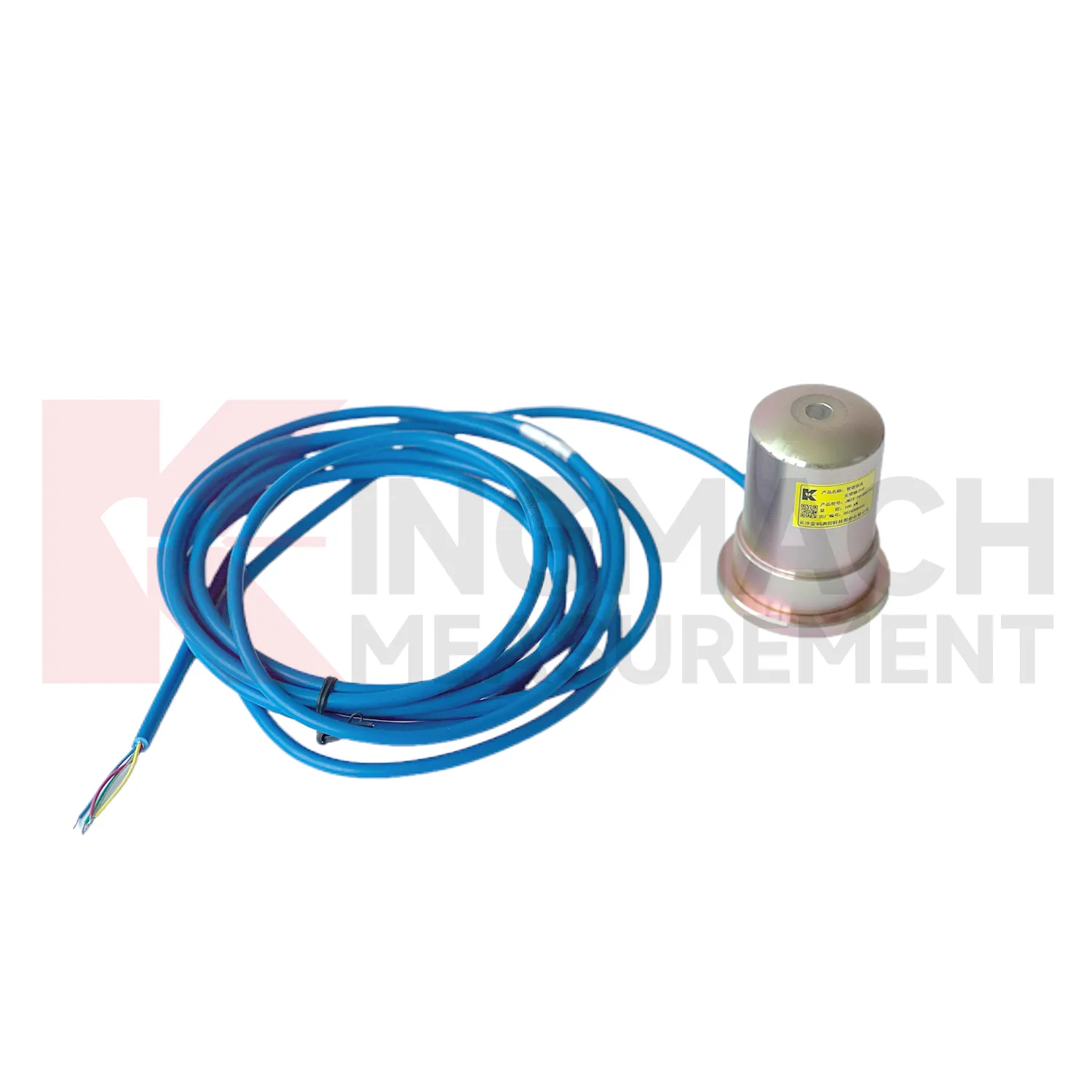

5. ტიპი 4 - გონივრული ფორმულის ღერძული ძალის მრიცხველი: სამშენებლო-ფაზის დატვირთვის უსაფრთხოება

ჭკვიანი ფორმულის ღერძული ძალის მრიცხველი ემსახურება სრულიად განსხვავებულ პროექტის ფაზას და მომხმარებლის პროფილს.

ჩატვირთვის გზა: იგი იყენებს ღერძული ძალის გაზომვის იდენტურ პრინციპს, როგორც JMZX-38 მოდელს. თუმცა, ინჟინრებმა ეს ვერსია ოპტიმიზირდნენ სპეციალურად დროებითი ფორმულის საყრდენებისთვის, საყრდენებისთვის და ყალბი სამუშაოებისთვის. საიტის გუნდები არაერთხელ აყენებენ და აშორებენ სენსორს, რადგან მშენებლობა თანდათან წინ მიიწევს სხვადასხვა სართულზე ან მონაკვეთზე.

აპლიკაციები: ის უზრუნველყოფს აქტიურ ბეტონის ყალიბის საყრდენი დატვირთვის მონიტორინგს ძირითადი ჩამოსხმის დროს. იგი ახორციელებს საყრდენი ძალის მონიტორინგს ღრმა გათხრებში, რომლებიც მდებარეობს მოწყვლადი არსებული სტრუქტურების მიმდებარედ. ის ასევე უზრუნველყოფს არსებითი ყალბი სამუშაოების მონიტორინგს ხიდებისა და ამაღლებული ნაგებობების მშენებლობის ფაზაში.

რატომ არის მნიშვნელოვანი სამშენებლო ფაზის მონიტორინგი: ყალიბები და ცრუ სამუშაოები შენობის მშენებლობის დროს ფატალური სტრუქტურის ნგრევის ყველაზე გავრცელებულ მიზეზთა შორისაა. რეალურ დროში ღერძული ძალის მონაცემები დამხმარე საყრდენებში მყისიერად განსაზღვრავს სახიფათო დატვირთვის გადანაწილებას. ეს სახიფათო გადანაწილება ხშირად გამომდინარეობს ბეტონის არათანაბარი განლაგებით, გვერდით მდებარე მძიმე ამწეების დატვირთვით ან უეცარი საყრდენიდან. სენსორი აღმოაჩენს ამ ანომალიებს მანამ, სანამ სტრუქტურა მიაღწევს კატასტროფული უკმარისობის ზღურბლს.

ძირითადი უპირატესობა: მწარმოებელმა სპეციალურად შეიმუშავა ეს სენსორი წარმოუდგენლად სწრაფი ინსტალაციის ციკლებისთვის და უკიდურესად უხეში მუშაობისთვის აქტიურ სამშენებლო ობიექტებზე. ჭკვიანი HAT გამომავალი უსაფრთხოდ იძლევა რეალურ დროში ჩვენებას პირდაპირ ადგილზე, მონაცემთა ლოგერის გამოყოფილი სისტემის საჭიროების გარეშე.

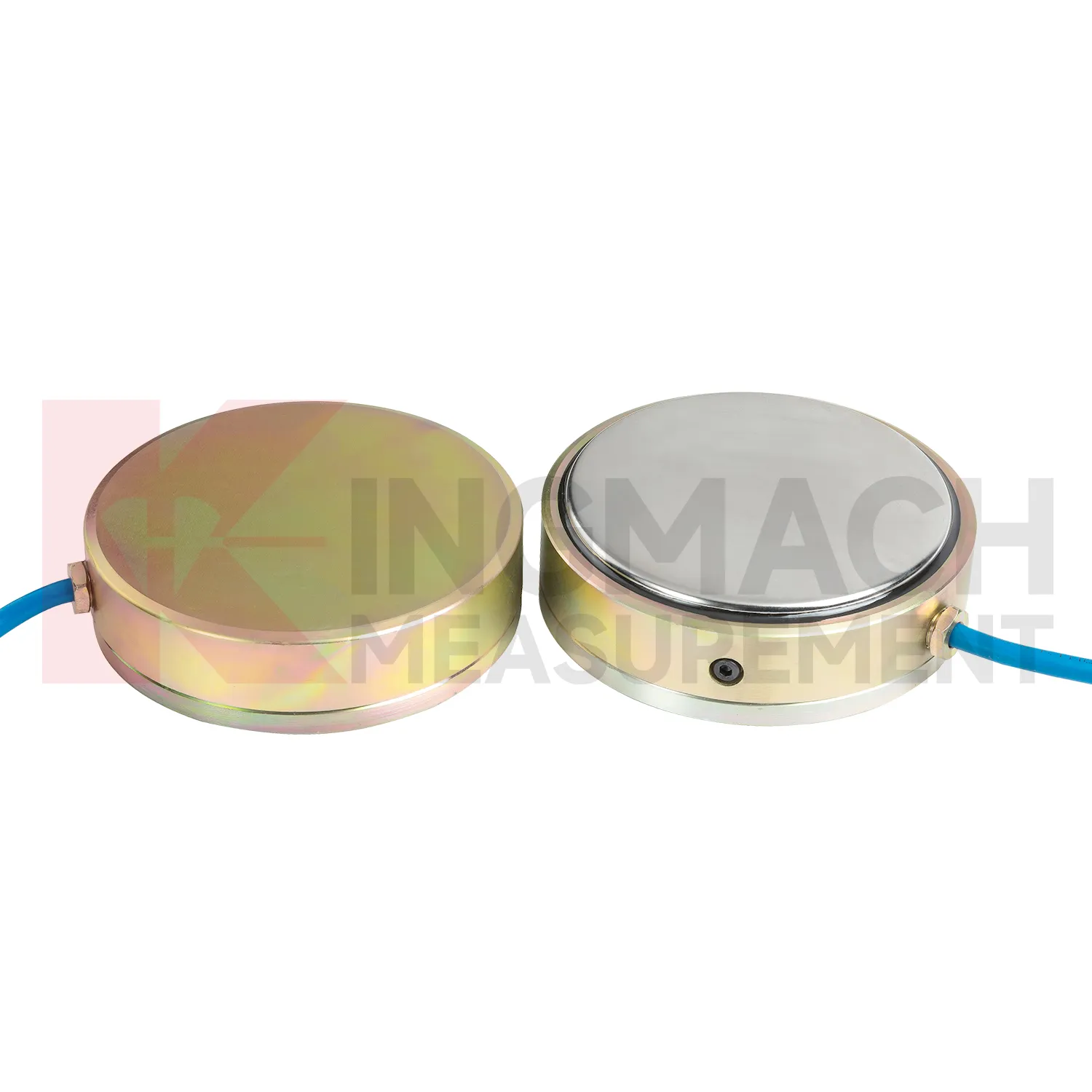

6. ტიპი 5 - დედამიწის წნევის უჯრედი: განაწილებული ნიადაგის კონტაქტის სტრესის გაზომვა

დედამიწის წნევის უჯრედები წყვეტენ გაზომვის კომპლექსურ პრობლემას, რომელსაც ვერც ერთი სხვა ტიპის სენსორი ვერ მოაგვარებს.

გაზომვის პრობლემა: ნიადაგი ავრცელებს განაწილებულ კონტაქტურ სტრესს ფართო ზედაპირზე, ვიდრე მოქმედებს როგორც ცალკეული წერტილის დატვირთვა. ჩვეულებრივი დატვირთვის უჯრედი, რომელიც მოთავსებულია ერთ წერტილში, კითხულობს მხოლოდ მაღალ ლოკალიზებულ სტრესს ზუსტად იმ წერტილში. ეს ადგილობრივი მაჩვენებელი შეიძლება იყოს მნიშვნელოვნად მაღალი ან დაბალი ვიდრე ნამდვილი საშუალო სტრუქტურული დატვირთვა. დედამიწის წნევის უჯრედს აქვს განსაკუთრებით დიდი ბრტყელი სახე. ეს დიდი სახე ეფექტურად აფასებს სტრესის კონცენტრაციებს, რომლებიც გამოწვეულია ნაწილაკების ზომის მკვეთრი ცვალებადობით, დატკეპნის არაერთგვაროვნებით და შემთხვევითი აგრეგატების დაჯგუფებით.

ორი ვარიანტი:

JMZX-50XXAT ემსახურება როგორც სტანდარტული მოდელი. იგი აქტიურად აკონტროლებს საყრდენ კედლებს, მიწისქვეშა ნაგებობებს, გვირაბის მოპირკეთებას, სანაპიროებს და საძირკვლის ფილებს. ის ზუსტად ზომავს, თუ როგორ იტვირთება ნიადაგი ან შემავსებელი მასალა სტრუქტურას მონიტორინგის მთელი პერიოდის განმავლობაში.

JMZX-51XXAT ემსახურება როგორც დიდი მოდელი, რომელიც შექმნილია მაღალი დატვირთვის აპლიკაციებისთვის. ინჟინრები განათავსებენ ამ მოდელს ძირითად კაშხლების სანაპიროებზე, დიდი დიამეტრის კასონებსა და მძიმედ დატვირთულ სტრუქტურულ შევსების ზონებში. ამ ექსტრემალურ გარემოში, სტანდარტული უჯრედის სახის ფართობი მნიშვნელოვნად ნაკლებ წარმოადგენდა სტრესის ჭეშმარიტ განაწილებას სიღრმეში.

ჭკვიანი ბანკომატის სუფიქსის ვარიანტი: ეს ვარიანტი მოიცავს ბორტ HAT ჩიპს ტემპერატურის სრულად ავტომატიზებული კორექციისთვის და საიმედო ციფრული გამომავალისთვის. ეს ტექნოლოგია აბსოლუტურად აუცილებელია ღრმად ჩამარხული უჯრედებისთვის, რომლებიც საჭიროებენ საკაბელო ხანგრძლივ გაშვებას. ის ასევე კრიტიკულია იმ ადგილებში, სადაც მაღალია EMI მძიმე წყალგაუმტარი ტუმბოების ან აქტიური გათხრების აღჭურვილობისგან.

კრიტიკული ინსტალაციის შენიშვნა: ტექნიკოსებმა მკაფიოდ უნდა მიმართონ უჯრედის სახეს პერპენდიკულურად პირველადი ძირითადი დაძაბულობის მიმართულებაზე. არასწორი კუთხით დაყენებული უჯრედი ზომავს შეუსაბამო სტრესის კომპონენტს და არა კონკრეტულ სტრესს, რომლის მონიტორინგისაც დიზაინერი აპირებდა. ეს შეცდომა რჩება დედამიწის წნევის უჯრედების არასწორი გამოყენების ერთ-ერთ ყველაზე გავრცელებულ შეცდომად ამ სფეროში.

7. ტიპები 6 - სითხის წნევის მონიტორინგი: პიეზომეტრი და წყლის დონის მრიცხველები

წყალი და ფორების წნევა მოქმედებს როგორც ფიზიკური ძალები ერთეულ ფართობზე. მათი გაზომვა არსებითად არის დატვირთვის უჯრედის გაზომვა, რომელიც გამოიყენება პირდაპირ თხევად გარემოზე. ეს პროცესი ეყრდნობა იდენტურ ფიზიკურ პრინციპს, მაგრამ იყენებს განსხვავებულ ელასტიურ ელემენტს და განსხვავებულ სენსორულ გეომეტრიას.

ქვეტიპი A - ჭკვიანი ვიბრაციული მავთულის პიეზომეტრი (JMZX-55XXHAT): ეს ინსტრუმენტი ზომავს ფორების წყლის წნევას და დინამიურ მიწისქვეშა წყლებს ჭაბურღილებსა და სადგამებში დადასტურებული VW სენსორების გამოყენებით. ინჟინრები შეიმუშავებენ მას მუდმივი ჩაშენებული ინსტალაციისთვის გეოტექნიკური წარმონაქმნების სიღრმეში, როგორიცაა კაშხლის საძირკველი, სანაპიროები, ფერდობები და გვირაბის ინვერსიები. მას აქვს ბორტ HAT ჩიპი, სრული ტემპერატურის ავტომატური კომპენსირებით და RS485 ციფრული გამომავალი. ეს არის აბსოლუტური პირველადი არჩევანი, როდესაც გუნდები დამარხავს ან ამუშავებენ სენსორს მუდმივად ადგილზე მონიტორინგისთვის წლების ან თუნდაც ათწლეულების განმავლობაში. ფორების მზარდი წნევა ხშირად მოქმედებს, როგორც ყველაზე ადრეული გაზომვადი წინამორბედი ფერდობის კატასტროფული არასტაბილურობის ან კაშხლის საძირკვლის ჩავარდნისა. ეს კრიტიკული გაფრთხილება ჩნდება მონაცემებში რამდენიმე დღით ან კვირით ადრე რაიმე ხილული ზედაპირის დეფორმაციამდე.

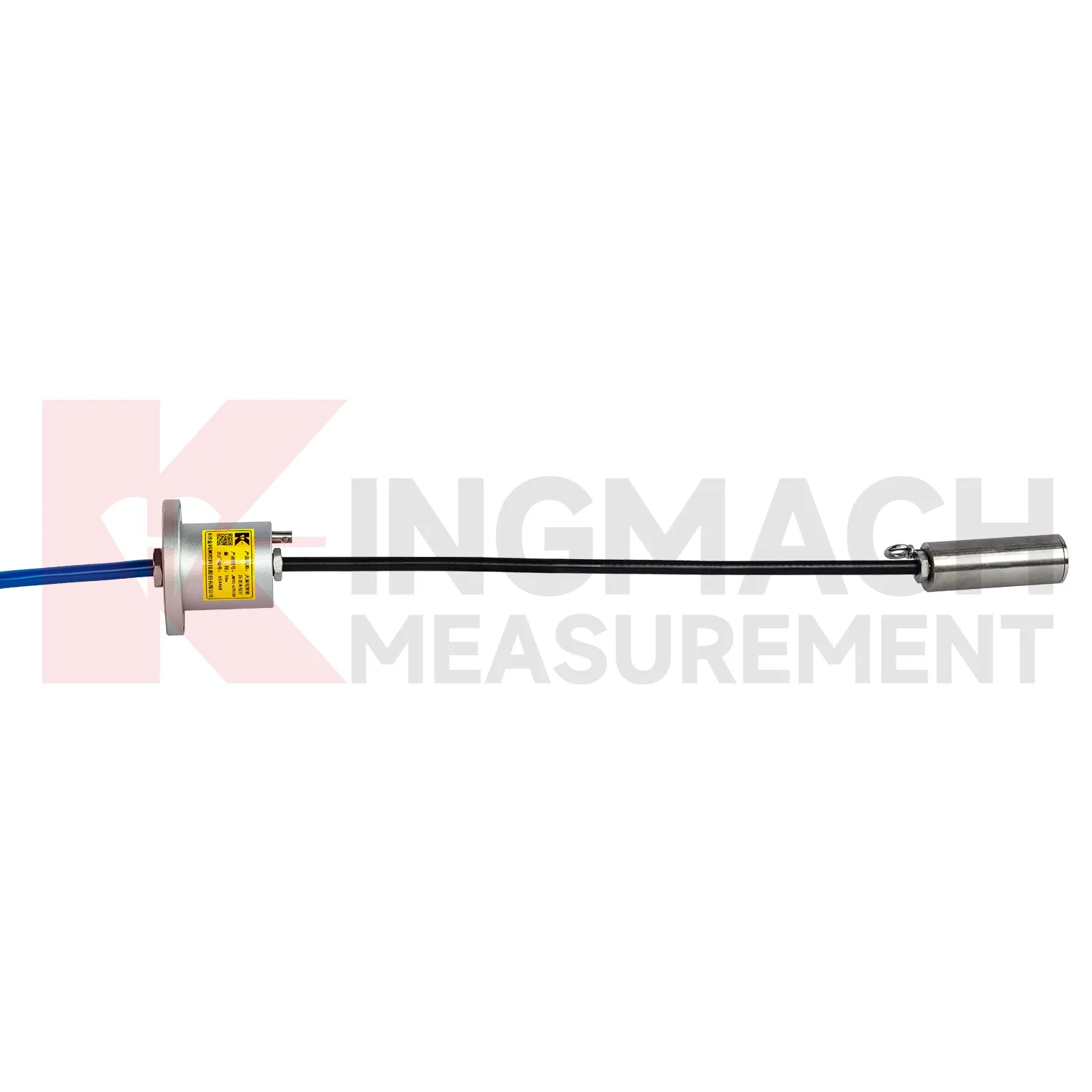

ქვეტიპი B — ფართო დიაპაზონის ჭკვიანი დიფერენციალური წნევის წყლის დონის მრიცხველი (JMYC-67XXAD): ეს უაღრესად სპეციალიზებული სენსორი ზომავს ღრმა გაჟონვის წნევას და წყლის ზუსტ დონეს. გუნდები მას ამონტაჟებენ წინასწარ დაყენებულ პიეზომეტრულ მილებში, წნევის შემსუბუქებული მილების გასასვლელებში და რბილ საძირკვლის ჭაბურღილებში. იგი იყენებს მოწინავე დიფერენციალური წნევის ტექნოლოგიას, რომელიც დაწყვილებულია ვენტილირებადი კაბელთან. მისი კომპაქტური ზომები φ24 მმ × 71,5 მმ უზრუნველყოფს, რომ ის საკმარისად პატარაა, რომ შეუფერხებლად ჩამოიწიოს ნებისმიერ სტანდარტულ სადამკვირვებლო მილში. ის იძლევა განსაკუთრებულ გარჩევადობას 0,1 მმ და სიზუსტის შეფასებას 0,2% FS. ის მუშაობს RS485 ციფრულ გამომავალზე (DC 9-24V) და ფუნქციონირებს ტემპერატურის დიაპაზონში -20°C-დან +80°C-მდე. ინჟინრები ირჩევენ ამ მოდელს, როდესაც ინსტალაცია მკაცრად მოითხოვს ქვემილიმეტრიანი წყლის დონის გარჩევადობას მილის შიგნით და საიტი უკვე ფლობს სადენიანი ელექტროენერგიას RS485 მონაცემთა ინფრასტრუქტურასთან ერთად.

ქვეტიპი C — ინტეგრირებული ფართო დიაპაზონის დიფერენციალური წნევის წყლის დონის მრიცხველი 4G-ით (JMYC-67XXAWL): ეს მოდელი წარმოადგენს საველე განლაგების საბოლოო ავტონომიურ ვარიანტს. ის შეუფერხებლად აერთიანებს 4G უკაბელო DTU-ს, მაღალი სიმძლავრის 3.6V/38Ah არა-დატენვის ლითიუმის ბატარეას და მობილური აპლიკაციის სპეციალურ ეკრანს უაღრესად კომპაქტურ 85მმ × 85მმ × 106მმ ერთეულში. ის უზრუნველყოფს საიმედო გარჩევადობას 1 მმ და მკაცრ სიზუსტეს ±0.1% FS. იგი ფლობს ოფიციალურ სერთიფიკატს GB/T 11828.2-2022 სტანდარტების შესაბამისად. ბატარეის ხანგრძლივობა აგრესიულად ვრცელდება 5 თვიდან სწრაფი 20 წუთიანი ინტერვალით 3 წელზე მეტი ხნის განმავლობაში 6 საათიანი ინტერვალით. ეს არის შესანიშნავი არჩევანი უპატრონო ჰიდროლოგიური მონიტორინგის სადგურებისთვის, დისტანციური რეზერვუარების მეთვალყურეობისთვის და ფართო ზედაპირული/მიწისქვეშა წყლების სადამკვირვებლო ქსელებისთვის, სადაც ტრადიციული ქსელის ელექტროენერგია და საკაბელო ინფრასტრუქტურა სრულიად მიუწვდომელია.

პროდუქტის შერჩევის გადაწყვეტილების ცხრილი

კაშხლის უსაფრთხოების ძირითად პროგრამებზე, საინჟინრო გუნდები რეგულარულად აყენებენ სითხის წნევის სამივე ტიპს ერთდროულად. ისინი ათავსებენ VW პიეზომეტრებს საძირკვლის საყრდენის ფარდის სიღრმეში. ისინი უსაფრთხოდ აყენებენ RS485 წყლის დონის მრიცხველებს საინსპექციო გალერეის პიეზომეტრის მილებში. და ბოლოს, ისინი ათავსებენ 4G წყლის დონის მრიცხველებს ზუსტად ზედაპირული რეზერვუარის გაზომვის სადგურებზე. თითოეული განსხვავებული სენსორი ემსახურება უაღრესად სპეციფიკურ საზომ წერტილს იმავე ყოვლისმომცველი უსაფრთხოების მონიტორინგის ქსელში.

8. ჩვეულებრივი vs. Smart ქუდი: გადაწყვეტილება ყველა ტიპის ფარგლებში

ყველა VW-ზე დაფუძნებული ტიპი, რომელიც ადრე იყო ნახსენები, მოდის როგორც ჩვეულებრივი, ასევე მოწინავე ჭკვიანი HAT ვარიანტებით.

ჩვეულებრივი VW გამომავალი აწარმოებს ნედლეული სიხშირის სიგნალს. ეს ნედლეული სიგნალი აბსოლუტურად მოითხოვს გარე წაკითხვის ერთეულს ან სპეციალურ მონაცემთა ლოგერს, რათა ზედმიწევნით გადაიყვანოს სიხშირე გამოსაყენებელ საინჟინრო ერთეულებად. ის გთავაზობთ ყველაზე დაბალ საწყის ღირებულებას და ამაყობს დადასტურებული საიმედოობით, რომელიც დამკვიდრებულია რამდენიმე ათწლეულის განმავლობაში. ის წარმოადგენს სწორ არჩევანს მცირე სენსორების რაოდენობის, მოკლე კაბელის და ძველი საიტებისთვის, რომლებსაც უკვე გააჩნიათ VW წაკითხვის არსებული ინფრასტრუქტურა.

Smart HAT გამომავალი იყენებს ბორტ ჩიპს, რომელიც აწვდის სრულად დაკალიბრებულ RS485 ციფრულ მნიშვნელობებს პირდაპირ მომხმარებელს. ეს გამორიცხავს შუალედური სიგნალის კონდიცირების საჭიროებას. ტემპერატურის კომპენსაცია ხდება ავტომატურად. ბორტზე საცავი ეფექტურად აფერხებს კრიტიკულ მონაცემებს, თუ მთავარი ლოგერი კავშირი იკლებს ან წყდება. ეს არის სწორი არჩევანი დიდი სენსორების მასივებისთვის, რომლებიც აღემატება 20 ინსტრუმენტს. მაგალითად, 10 წელზე მეტი ხნის განმავლობაში 50 სენსორიანი პროექტის გათვალისწინებით, Smart HAT გადაწყვეტა ტრადიციულ დამოუკიდებელ სისტემასთან შედარებით, შეუძლია მიაღწიოს დაახლოებით 30–40% დაზოგვას საკაბელო და მონაცემთა ლოგერი არხებში, შეამციროს ადგილზე მოვლისა და მგზავრობის ხარჯები დაახლოებით 50%–ით და შეამციროს ჯამური სასიცოცხლო ციკლის ხარჯები 20–25%–ით. ამცირებენ სტანდარტული ანალოგური VW სიგნალებს.

დიფერენციალური წნევის წყლის დონის მრიცხველები JMYC სერიებში არსებითად ჭკვიანია. ამ სპეციალიზებული ინსტრუმენტების ჩვეულებრივი ვარიანტი არ არსებობს. JMYC-67XXAD გამოსცემს სტანდარტულ RS485 სადენიანი ავტომატური სისტემებისთვის. JMYC-67XXAWL გამოსცემს საიმედო 4G-ს სრულიად უსადენო უყურადღებო განლაგებისთვის. მათ შორის არჩევანი მკაცრად დამოკიდებულია საიტის ინფრასტრუქტურაზე და არა ძირითადი სენსორის შესაძლებლობებზე.

მიუხედავად იმისა, რომ ჭკვიანი სენსორები უფრო ძვირია ერთეულზე, ისინი მკვეთრად ამცირებენ საკუთრების მთლიან ღირებულებას. ისინი ამცირებენ მონაცემთა ლოგერის არხების საჭირო რაოდენობას, ამარტივებს კომპლექსურ გაყვანილობას და აგრესიულად ამცირებს ტექნიკური ვიზიტის სიხშირეს. სტანდარტული 50 სენსორიანი კაშხლის მონიტორინგის სისტემაში, გრძელვადიანი სასიცოცხლო ციკლის ხარჯების დაზოგვა 10 წლიან პროგრამაზე, როგორც წესი, აღემატება საწყის წინასწარ პრემიას ძალიან მნიშვნელოვანი ზღვრით.

სწორი ტიპი განისაზღვრება ძალით და არა კატალოგით

ამ ყოვლისმომცველი ასორტიმენტის ცხრა განსხვავებული პროდუქტიდან თითოეული არსებობს, რადგან ძალზე სპეციფიკური კონფიგურაცია არსებობს რეალურ საინჟინრო პროექტებში. სწორი ტიპი არასოდეს არის უბრალო პროდუქტის უპირატესობა; ის რჩება აბსოლუტურ გეომეტრიულ აუცილებლობად. სერიოზული სტრუქტურული მონიტორინგის პროგრამები რეგულარულად ახორციელებს სამიდან ხუთ სხვადასხვა ტიპს ერთდროულად. სრული სტრუქტურული უსაფრთხოების სურათი არსებითად მოითხოვს მრავალ საზომ პარამეტრს და არა მხოლოდ იმავე ტიპის რამდენიმე დუბლიკატ სენსორს.
