Kingmach წყლის დონის სენსორები კაშხლის მონიტორინგისთვის

რატომ არის მნიშვნელოვანი წყლის დონის მონიტორინგი კაშხლის უსაფრთხოებაში?

წყლის დონე არის ერთ-ერთი მოქმედი ცვლადი წყალსაცავის დაგეგმვის, წყალდიდობის კონტროლის, გაჟონვის მიმოხილვისა და გამაფრთხილებელი გადაწყვეტილებების მიღმა. მას შეუძლია აღწეროს ჰიდრავლიკური დატვირთვა კონსტრუქციაზე, მიუთითოს, იქცევა თუ არა რელიეფური მილი ისე, როგორც მოსალოდნელია, და დაეხმაროს მიწისქვეშა წყლების ან შიდა წნევის ცვლილებების ინტერპრეტაციას სხვა ინსტრუმენტებთან ერთად წაკითხვისას.

სასარგებლო გამომავალი არის შედარებითი დროის სერია და არა იზოლირებული რიცხვი. ინჟინრებს შეუძლიათ შეადარონ ნალექი, წყალსაცავის ცვლილება, დრენაჟის რეაქცია და შიდა პირობები დროთა განმავლობაში, როდესაც მონაცემები, სინჯის აღების ინტერვალი და ტექნიკური ისტორია ინახება გაზომვის მონაცემებთან. ეს არის საფუძველი იმის გადასაწყვეტად, საჭიროა თუ არა ცვლილება გამოკვლევას თუ შეესაბამება საიტის ნორმალურ პასუხს.

კაშხლის მონიტორინგისთვის წყლის დონის სენსორების ძირითადი ტიპები

სენსორი უნდა ემთხვეოდეს გაზომვის წერტილს. ჩაძირული წნევის სენსორი შეიძლება მოერგოს ჩაშენებულ სათვალთვალო მილს ან წნევის რელიეფის მილს, ხოლო რადარი ან ულტრაბგერითი გაზომვით შეუძლია თავიდან აიცილოს კონტაქტი ღია წყლის ზედაპირთან. მცურავი სისტემები, ბუშტუკები და პერსონალის მექანიკური ლიანდაგები აქტუალური რჩება იქ, სადაც საიტის პირობები ან ვალიდაციის მეთოდი მათ პრაქტიკულს ხდის.

სახელმძღვანელო პერსონალის მრიცხველები იმსახურებენ ადგილს მონიტორინგის გეგმაში. ისინი უზრუნველყოფენ თვალსაჩინო, ენერგიის გარეშე მითითებას ექსპლუატაციაში შესვლის, პერიოდული შემოწმებისა და მოვლენის შემდგომი გამოძიებისთვის. განსაზღვრეთ მონაცემები, უსაფრთხო წვდომის მარშრუტი, ინსპექტირების ინტერვალი და დროში დაწესებული ჩანაწერის ფორმატი, რათა ამ მაჩვენებლებმა შეძლოს ციფრული მონაცემთა ნაკადის დადასტურება და არა დაბნევის მიზნით.

როგორ მუშაობს დიფერენციალური წნევის წყლის დონის სენსორები

ჰიდროსტატიკური სენსორი გარდაქმნის წყლის წნევას სენსორულ წერტილში დონის მნიშვნელობად. როგორც სენსორის ზემოთ წყლის სვეტი იზრდება, წნევა იზრდება. ჩაძირული დიაფრაგმისთვის, კავშირი შეიძლება გამოისახოს დელტა P = rho gh, ამიტომ მოხსენებული დონე დამოკიდებულია სითხის სიმკვრივეზე, სენსორის სიმაღლეზე და სტაბილურ ატმოსფერულ მითითებაზე.

ღია ცის ქვეშ გამოყენებისთვის, ვენტილირებული კაბელი ან შიდა ჰაერის მილი შეიძლება მიუთითოს გაზომვა ატმოსფერულ წნევაზე. ეს ამცირებს ბარომეტრიული ცვლილების, როგორც წყლის დონის მოვლენად განხილვის რისკს. ის არ ხსნის საველე დისციპლინის საჭიროებას: ჩაწერეთ სენსორის სიმაღლე და მითითების მონაცემები ექსპლუატაციაში, შეინახეთ გამწოვი ბილიკი მშრალი და ღია და შეადარეთ სტაბილური მაჩვენებელი გამოკითხულ ან ხელით მითითებას.

ეს გაზომვის მეთოდი შესაფერისია მრავალი კაშხლისა და ჰიდროლოგიური წერტილისთვის, მაგრამ ის არ უნდა იყოს შერჩეული მხოლოდ ეტიკეტით. მყიდველმა უნდა შეამოწმოს მილის გეომეტრია, მოსალოდნელი თავი, ნალექის რისკი, საკაბელო მარშრუტი, ტექნიკური წვდომა და მონაცემთა არქიტექტურა, სანამ დაადასტურებს წნევაზე დაფუძნებულ მიდგომას.

სიზუსტე, გარჩევადობა და დიაპაზონი: რა უნდა შეადარონ მყიდველებს

გარჩევადობა არის უმცირესი მატება, რომელსაც შეუძლია მოწყობილობის აღმოჩენა ან ჩვენება. სიზუსტე აღწერს რამდენად ახლოსაა მოხსენებული მნიშვნელობა ნამდვილ მნიშვნელობასთან განსაზღვრულ პირობებში. მშვენიერი ჩვენების ზრდა თავისთავად არ იძლევა გარანტიას, რომ გამაფრთხილებელი ბარიერი ან გრძელვადიანი ტენდენცია საიმედოა; ასევე მნიშვნელოვანია ინსტალაციის კომპენსაცია, ტემპერატურის რეაქცია, კალიბრაცია და საცნობარო წერტილის სტაბილურობა.

აირჩიეთ დიაპაზონი მაქსიმალური სანდო წყლის სვეტის მიმართ და არა მხოლოდ ნორმალური ოპერაციული დონის მიხედვით. განიხილეთ წყალდიდობის დონე, მილის თავი, წნევის მოსალოდნელი ექსკურსიები და გადატვირთვის შედეგები. RFQ-ში ასევე უნდა იყოს მითითებული წაკითხვის საინჟინრო მიზანი, რადგან რეზერვუარის მოხსენების, ტენდენციის მონიტორინგისა და განგაშის რეაგირების მიღების კრიტერიუმები შეიძლება განსხვავდებოდეს.

JMYC-67XXAWL და JMYC-67XXAD: მონაცემთა არქიტექტურის არჩევა

დისტანციური წყალსაცავის, ჰიდროლოგიის ან უპატრონო კაშხლის წერტილებისთვის, Kingmach JMYC-67XXAWL აერთიანებს დიფერენციალური წნევის სენსორს, ჩაშენებულ 4G DTU-ს და შიდა ბატარეას. მის 10 მ, 20 მ და 30 მ მოდელებს შეუძლიათ გაამარტივონ განლაგება, სადაც დაცული საკაბელო მარშრუტი და ადგილობრივი ელექტრომომარაგება რთულია. მისი ვარგისიანობა კვლავ დამოკიდებულია ფიჭურ დაფარვაზე, დაგეგმილი შერჩევის ინტერვალზე, ინსტალაციის ხელმისაწვდომობაზე და ბატარეის მომსახურების რეალისტურ გეგმაზე.

კინგმახი JMYC-67XXAD გადის სადენიანი ინტეგრაციის მარშრუტს. მისი RS485 ინტერფეისი და DC 9-24 V დენის მოთხოვნილება ადეკვატურს ხდის იქ, სადაც უკვე შექმნილია ლოგერი, ელექტრომომარაგება, დაცული საკაბელო მარშრუტი და შეძენის არქიტექტურა. მისი 10 მ, 20 მ და 30 მ ვარიანტები უნდა შეირჩეს მაქსიმალური მოსალოდნელი დონიდან და არა მხოლოდ წყლის ნორმალური დონით.

სპეციფიკაციების განსხვავებამ უნდა გამოიწვიოს საინჟინრო გადაწყვეტილება. AWL მოდელი იტყობინება 1 მმ გარჩევადობით და +/-0.1% FS სიზუსტით ბატარეით მომუშავე 4G ტრანსმისიით; AD მოდელი იტყობინება 0.1 მმ გარჩევადობით და 0.2% FS სიზუსტით RS485 ინტეგრაციით. შეადარეთ ეს ციფრები მთელ გაზომვის ჯაჭვს, მათ შორის მონაცემთა კონტროლის, ინსტალაციის შეცდომის, განგაშის დანიშნულებისა და ტექნიკური შეზღუდვების ჩათვლით, ნაცვლად იმისა, რომ აირჩიოთ ერთი ნომერი.

ინსტალაციის ფაქტორები, რომლებიც გავლენას ახდენენ რეალურ სიზუსტეზე

სწორად მითითებულ სენსორს შეუძლია კვლავ მოგვცეს პროექტის ცუდი მონაცემები, როდესაც ინსტალაცია სუსტია. გამოიყენეთ სტაბილური სამონტაჟო, დოკუმენტირებული ვერტიკალური მითითება, დაცული საკაბელო მარშრუტი, სუფთა წვდომა მილზე ან მილზე და ჩაწერილი ნული ან ოფსეტური. რელიეფურ მილში ან ჩაშენებულ წყლის დონის მილში, დააფიქსირეთ საკიდის მოწყობა და სენსორის პოზიცია, რათა მომავალ ოპერატორებს შეეძლოთ ცვლილებების ინტერპრეტაცია მოვლის ან ჩანაცვლების შემდეგ.

ნალექი, ბიო დაბინძურება, ტურბულენტობა, დაჭერილი ჰაერი, კაბელის დაძაბვა, ელვისებური ზემოქმედება და წყლის ჩაქუჩი შეიძლება გავლენა იქონიოს გაზომვაზე. წნევის სენსორების ინსტალაციას სჭირდება მშრალი, ღია სავენტილაციო ბილიკები. ბატარეით მომუშავე სადგურებს სჭირდებათ მათი კომუნიკაციის ხელახალი ცდები და სინჯების განრიგი შეფასდეს მომსახურების ვადის მიხედვით. RS485 ქსელებს სჭირდებათ განსაზღვრული გეგმა დამცავი, დამიწების, დენისგან დაცვისა და ექსპლუატაციაში შემოწმებისთვის.

კაშხლის მონიტორინგის სამუშაო ნაკადი და დადასტურებული აპლიკაციის ბმულები

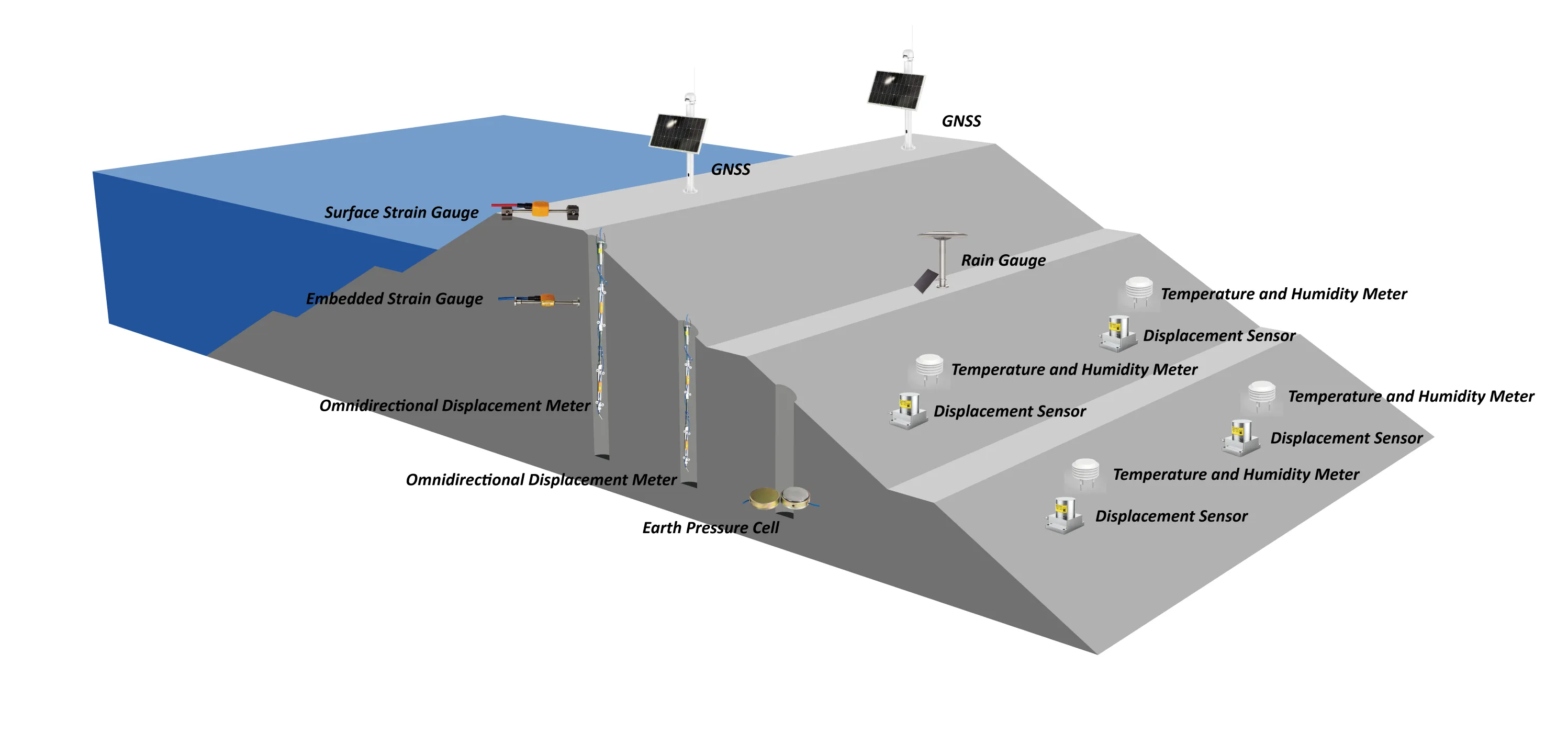

კაშხლის მონიტორინგის სისტემა ჩვეულებრივ აერთიანებს ერთზე მეტ სენსორულ გამომავალს. წყლის დონის არხი უფრო სასარგებლო ხდება, როდესაც ის განიხილება გაჟონვის, დასახლების, გადაადგილების, დახრის, ნალექის და ოპერაციული ჩანაწერებით. კინგმახის კაშხლის მონიტორინგის გადაწყვეტა აღწერს ამ სისტემურ დონეზე მიდგომას სტრუქტურული, გაჟონვის, ჰიდროლოგიური, გარემოს და დატვირთვის დაკვირვებებში.

მონაცემთა ბილიკისთვის, სენსორის არჩევამდე განსაზღვრეთ სად ხდება მონაცემების შეგროვება, გადაცემა, განხილვა და შენახვა. დისტანციურ წერტილს შეიძლება დასჭირდეს ინტეგრირებული 4G მოწყობილობა; სადენიანი საიტი შეიძლება მოითხოვოს არხის გეგმა, მონაცემთა ლოგერი, დამცავი კაბელი და მიმოხილვის პლატფორმა. ხელმისაწვდომი წაკითხვები და მონაცემთა ლოგერები და მონიტორინგის პროგრამული უზრუნველყოფა უზრუნველყოს შესაბამისი შიდა საცნობარო პუნქტები RFQ განხილვისთვის.

ამ სტატიას არ დაემატა კაშხლის კონკრეტული პუნქტის შესრულების შემთხვევა, რადგან მოწოდებული მასალა არ ადასტურებს ერთს წყლის დონის ამ ორი მოდელისთვის. სანაცვლოდ, პროექტის გამოძიებამ უნდა უზრუნველყოს საიტის ნახაზი, გაზომვის მიზანი, ინსტრუმენტების სია და მიღების კრიტერიუმები, რათა კონფიგურაცია გადაიხედოს რეალურ ინსტალაციასთან შედარებით.

შესყიდვებისა და საინჟინრო გუნდების შერჩევის ჩამონათვალი

საზომი წერტილი

• განსაზღვრეთ არის თუ არა წერტილი წყალსაცავის ზედაპირი, ჩაშენებული მილი, წნევის შემსუბუქებული მილის გამოსასვლელი, მიწისქვეშა ჭაბურღილი, დასამშვიდებელი ჭა ან ჰიდროლოგიური სადგური.
• დაადასტურეთ მაქსიმალური სანდო თავი, მითითების სიმაღლე, წვდომის შეზღუდვები და საჭირო დიაპაზონი.

ტექნიკური სისტემა

• დააყენეთ სიზუსტე და მოხსენების სამიზნე ტენდენციის მიმოხილვისთვის, განგაშის მართვისთვის ან ოპერატიული მოხსენებისთვის.
• აირჩიეთ 4G ბატარეის მუშაობა დისტანციური წერტილებისთვის ან RS485 სადენიანი შეძენის ქსელისთვის.
• მიუთითეთ მონტაჟი, მილის გეომეტრია, საკაბელო მარშრუტი, ვენტილაციის დაცვა, დამიწება, გადახურებისგან დაცვა და ვალიდაციის მეთოდი.

კომერციული და მიწოდება

• მოითხოვეთ მონაცემთა ფურცელი, კალიბრაციის დოკუმენტაცია, გაყვანილობის დიაგრამა, ინსტალაციის ინსტრუქცია, IP დეტალები, შეფუთვის დეტალები, ვადის დადასტურება და გარანტიის პირობები.

მოვლა და მიღება

• განსაზღვრეთ ინსპექტირებისა და დასუფთავების ინტერვალები, ბატარეის ჩანაცვლების წვდომა, სადაც ეს შესაძლებელია, ვენტილაციის შემოწმება, ლოგერის შემოწმება და შედარება სახელმძღვანელოსთან ან გამოკითხულ მითითებასთან.

ყიდვის საერთო შეცდომები

მხოლოდ რეზოლუციის შედარება ჩვეულებრივი შეცდომაა. 0.1 მმ დისპლეის გაზრდა შეიძლება სასარგებლო იყოს, მაგრამ მიღება ასევე დამოკიდებულია სრულმასშტაბიან სიზუსტეზე, ინსტალაციის გეომეტრიაზე, ტემპერატურის ქცევაზე, კალიბრაციის პირობებზე და მითითების სტაბილურობაზე. ჯერ დააყენეთ გადაწყვეტილების ტოლერანტობა, შემდეგ შეადარეთ სრული ინსტრუმენტი და ინსტალაციის გეგმა.

კომუნიკაცია ხშირად ძალიან გვიან წყდება. დაბალი სიმძლავრის 4G მოწყობილობას შეუძლია შეამციროს საველე სამუშაოები დისტანციურ წერტილში, მაგრამ მას სჭირდება დაფარვა და ბატარეის მომსახურების გეგმა. სადენიანი RS485 მოწყობილობის შენარჩუნება შეიძლება უფრო ადვილი იყოს შეძენის დასრულებულ ქსელში, მაგრამ მხოლოდ იმ შემთხვევაში, თუ ელექტროენერგია, საკაბელო დაცვა, დამიწება და დენის კონტროლი უკვე გათვალისწინებულია.

სავენტილაციო მოვლის უგულებელყოფა ქმნის სხვა რისკს, რომლის თავიდან აცილებაც შესაძლებელია. ვენტილირებადი მითითებას შეუძლია შეამციროს ბარომეტრიული შეცდომა, მაგრამ კონდენსაციამ, ბლოკირებამ ან წყლის შეღწევამ შეიძლება შეაფერხოს მონაცემები. დაამატეთ სახელმძღვანელო მითითებების შემოწმებები ინსტალაციის, დატბორვის, სამშენებლო აქტივობისა და სენსორის შეცვლის შემდეგ, რათა მონაცემთა ჩანაწერი დარჩეს დაცული.
